Газовые настенные котлы
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Технические данные | CITY 1.24-II | ||
|---|---|---|---|
| Номинальная мощность (Pn) (в режиме отопление и ГВС) | 24 | кВт | |
| КПД в % для низшей теплоты сгорания при нагрузке ...% и средней температуре котловой воды ... °С |
100% Pn при 70°С | 90,9 | % |
| 30% Pn при 40°С | 90,0 | % | |
| Номинальный расход воды при Pn и Δ T=20 K | 1,034 | м³/ч | |
| Потери при останове при Δ T=30 К | 215 | Вт | |
| из них потери через стенки | 50 | % | |
| Электрическая мощность при Pn (без циркуляционного насоса) | 10 | В | |
| Электрическая мощность циркуляционного насоса | 80 | Вт | |
| Минимальная полезная мощность (режим отопления) | 10 | кВт | |
| Высота напора при Δ T=20 К | 0,1 | бар | |
| Расход газа при Pn (1013 мбар - 15°С) | природный газ H/L | 2,79/2,97 | м³/ч |
| пропан / бутан | 2,08/2,05 | кг/ч | |
| Массовый расход продуктов сгорания при Pn | 69,5 | кг/ч | |
| Чистый вес | 37 | кг | |
| Артикул | CITY 1.24-II (1) | ||
| для подключения к дымовой трубе | 100000759 | ||
| 1) Уточнять исполнение: GN = Природный газ, BP = Пропан/ Бутан. При отсутствии уточнения котел будет поставлен в исполнении GN |
|||

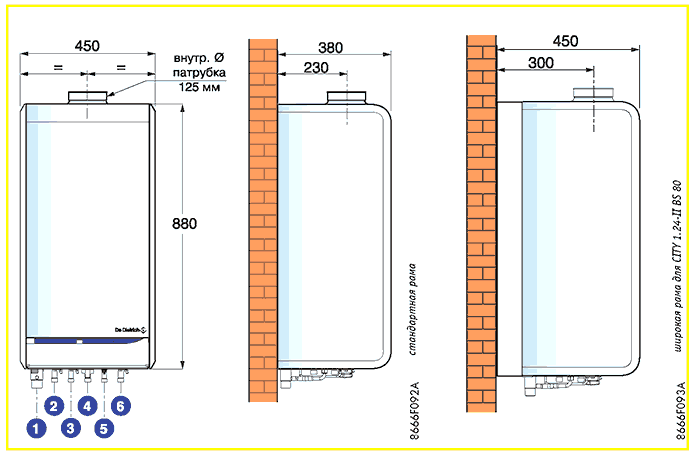

1 Кран для заполнения и слива, подсоединение трубопроводы с внутренним Ø 32 мм
2 Подающая труба системы отопления Ø 18 мм
3 Обратная труба первичного контура водонагревателя ГВС Ø 16 мм
4 Подвод газа Ø 18 мм
5 Подающая труба первичного контура водонагревателя ГВС Ø 16 мм
6 Обратная труба системы отопления Ø 18 мм
