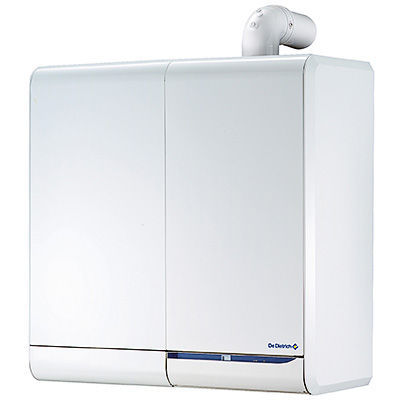

Газовые настенные котлы
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Технические данные | CITY1.24-II FF BS 50 |
CITY 1.24-II FF BS 80 |
CITY 1.24-II FF BS 130 |
CITY 1.24-II FF BS 150 |
||
|---|---|---|---|---|---|---|
| Номинальная мощность (Рп) (в режиме отопление и ГВС) | 24 | 24 | 24 | 24 | кВт | |
| КПД в % для низшей теплоты сгорания при нагрузке ...% и средней температуре котловой воды ...°С |
100% Pn при 70°С | 91,8 | 91,8 | 91,8 | 91,8 | % |
| 30% Pn при 40°С | 90,3 | 90,3 | 90,3 | 90,3 | % | |
| Номинальный расход воды при Pn и Δ T=20 K | 1,034 | 1,034 | 1,034 | 1,034 | м³/ч | |
| Потери при останове при Δ T=30 К | 103 | 103 | 103 | 103 | Вт | |
| из них потери через стенки | 75 | 75 | 75 | 75 | % | |
| Электрическая мощность при Pn (без циркуляционного насоса) | 20 | 20 | 20 | 20 | Вт | |
| Электрическая мощность циркуляционного насоса | 80 | 80 | 80 | 80 | Вт | |
| Минимальная полезная мощность (режим отопления) | 10 | 10 | 10 | 10 | кВт | |
| Минимальная полезная мощность (режим ГВС) | 8 | 8 | 8 | 8 | кВт | |
| Высота напора при Δ T=20 К | 0,1 | 0,1 | 0,1 | 0,1 | бар | |
| Расход газа при Pn (1013 мбар - 15°С) | природный газ H/L | 2,79/2,97 | 2,79/2,97 | 2,79/2,97 | 2,79/2,97 | м³/ч |
| пропан/бутан | 2,08/2,05 | 2,08/2,05 | 2,08/2,05 | 2,08/2,05 | кг/ч | |
| Массовый расход продуктов сгорания при Pn | 73 | 73 | 73 | 73 | кг/ч | |
| Емкость водонагревателя | 50 | 80 | 130 | 150 | л | |
| Мощность теплообмена | 24 | 24 | 24 | 24 | кВт | |
| Удельная производительность при Δ T=30 К | 13,0 | 16,5 | 20,0 | 24,3 | л/мин | |
| Часовая производительность при Δ T=35 К | 590 | 590 | 590 | 590 | л/ч | |
| Производительность за 10 мин при Δ T=30 К | 130 | 165 | 200 | 245 | л/10 мин | |
| Константа охлаждения | 0,53 | 0,41 | 0,27 | 0,32 | Вт-ч/24ч-л-К | |
| Потери через стенки для водонагревателя при Δ T=45 К | 50 | 62 | 73 | 90 | Вт | |
| Дополнительная электрическая мощность в режиме ГВС | 80 | 80 | 80 | 80 | Вт | |
| Чистый вес | 99 | 104 | 114 | 124 | кг | |
| Характеристики по производству горячей санитарно-технической воды приведены для следующих значений: номинальная мощность - Рп, температура в помещении - 20°С, температура холодной воды для ГВС - 10°С, температура теплоносителя на входе теплообменника - 85°С, температура хранения воды - 60°С |
||||||
| Артикул | CITY 1.24-II FF BS 50 (2) |
CITY 1.24-II FF BS 80 (2) |
CITY 1.24-II FF BS 130 (2) |
CITY 1.24-II FF BS 150 (2) |
||
| с горизонтальным коакс. дымох. Ø 60/100 мм дл. 800 мм (1) | 100000834 | 100000836 | 100000838 | 100000840 | ||
| с горизонтальным коакс. дымох. Ø 60/100 мм дл. 1500 мм (1) | 100000842 | 100000844 | 100000846 | 100000848 | ||
| с вертикальным коакс. дымох. Ø 80/125 мм высот. 1283 мм (1) (3) (4) | 100000850 | 100000852 | 100000854 | 100000856 | ||
| 1) При отсутствии уточнения котел будет поставлен со стандартным горизонтальным коаксиальным дымоходом длиной 800 мм. | ||||||
| 2) Уточнять исполнение: GN = Природный газ, BP = Пропан/ Бутан. При отсутствии уточнения котел будет поставлен в исполнении GN. | ||||||
| 3) Дымоход поставляется с окончанием черного цвета, по заказу - красного. | ||||||
| 4) Поставка включает в себя адаптер-сборник конденсата (HA 210) | ||||||

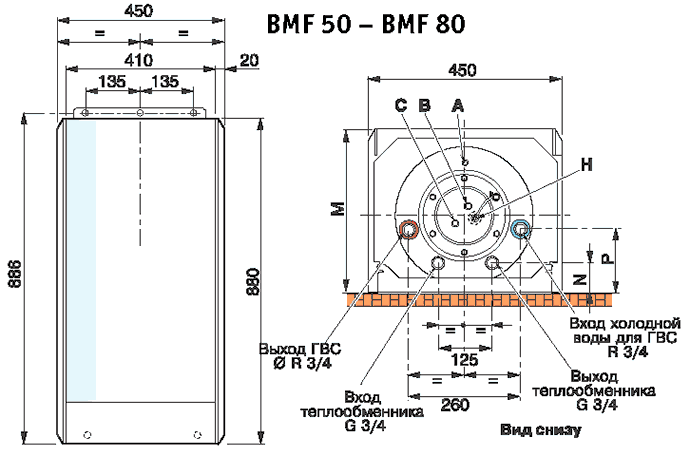

А: Воздухоотводчик теплообменника
В: Погружная гильза для датчика температуры
С: Погружная гильза для термометра
H: Анод

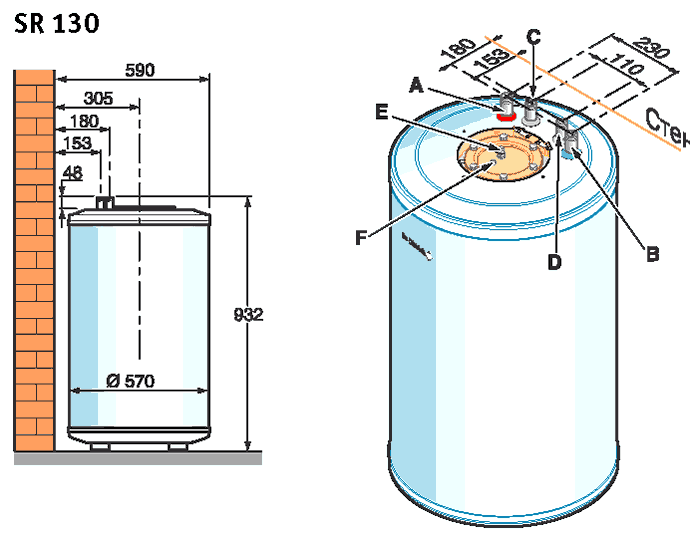

A : Вход теплообменника G ¾
B: Выход теплообменника G ¾
C: Выход горячей воды для ГВС R ¾
D: Вход холодной воды для ГВС R ¾
E: Магниевый анод
F: Погружная гильза

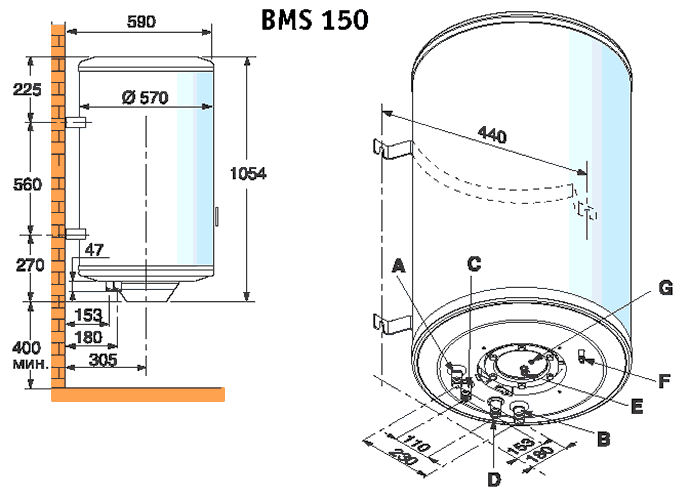

A : Вход теплообменника G ¾
B: Выход теплообменника G ¾
C: Выход горячей воды для ГВС R ¾
D: Вход холодной воды для ГВС R ¾
E: Магниевый анод
F: Воздухоотводчик теплообменника
G: Погружная гильза
| BMF 50 | BMF 80 | |
|---|---|---|
| M | 380 | 450 |
| N | 69 | 113 |
| P | 146 | 190 |
