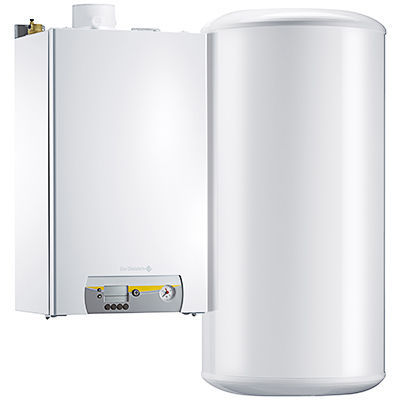

Газовые настенные конденсационные котлы
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Технические данные | MCR 24/BS 80 | MCR 24/BS130 | ||
|---|---|---|---|---|
| Полезная мощность при 40/30°С Pn (режим отопления) | 6,3-25,3 | 6,3-25,3 | кВт | |
| КПД в % для низшей теплоты сгорания при нагрузке ...% и температуре воды ...°С |
100% Pn при ср. темп. 70°С | 98,3 | 98,3 | % |
| 100% Pn при темп обратн. лин. 30°С |
104,4 | 104,4 | % | |
| 30% Pn при темп обратн. лин. 30°С |
108,7 | 108,7 | % | |
| Номинальный расход воды при Pn и Δ T=20 K | 1,03 | 1,03 | м³/ч | |
| Потери при останове для Δ T=30 K | 30 | 30 | Вт | |
| Электрическая мощность котла при Pn (без насоса) | 25 | 25 | Вт | |
| Мощность насоса | 90 | 90 | Вт | |
| Полезная мощность при 80/60°С | 5,5-23,6 | 5,5-23,6 | кВт | |
| Высота напора | > 200 | > 200 | мбар | |
| Водовместимость | 1,7 | 1,7 | л | |
| Расход газа при Pn (1013 мбар - 15°С) | природный газ H/L | 2,5/3 | 2,5/3 | м³/ч |
| пропан | 1,9 | 1,9 | кг/ч | |
| Средняя температура дымовых газов при 80/60°С | 78 | 78 | °С | |
| Массовый расход продуктов сгорания мин/макс | 10/40 | 10/40 | кг/ч | |
| Давление на патрубке уходящих газов | 50 | 50 | Па | |
| Емкость водонагревателя | 80 | 130 | л | |
| Мощность теплообмена | 22,6 | 22,6 | кВт | |
| Производительность за 10 мин при Δ T=30 K | 165 | 200 | л/10 мин | |
| Часовая производительность при Δ T=35 K | 555 | 555 | л/ч | |
| Удельная производительность по горячей воде при Δ T=30 K | 16,5 | 20,0 | л/мин | |
| Вес нетто (без воды) | 97 | 105 | кг | |
| Артикул | MCR 24/BS 80 | MCR 24/BS130 | ||
| с горизонтальным коаксиальным дымоходом PPS (VH8) Ø 60/100 мм, длиной 800 мм (1) (4) |
100011282 | 100011284 | ||
| с вертикальным коаксиальным дымоходом PPS (VV12) Ø 80/125 мм, высотой 1200 мм (1) (2) (3) |
100011283 | 100011285 | ||
| 1) При отсутствии уточнения котел будет поставлен со стандартным горизонтальным коаксиальным дымоходом длиной 800 мм. | ||||
| 2) Дымоход поставляется с окончанием черного цвета, по заказу - красного. | ||||
| 3) Комплект поставки включает в себя переходник Ø 60/100 мм на Ø 80/125 мм, ед. поставки DY 708. | ||||
| 4) Для других подключений, вычесть стоимость стандартного горизонтального коаксиального дымохода (ед. поставки DY 871) от стоимости котла и прибавить стоимость необходимой комбинации дымоходов и его дополнительного оборудования. |
||||

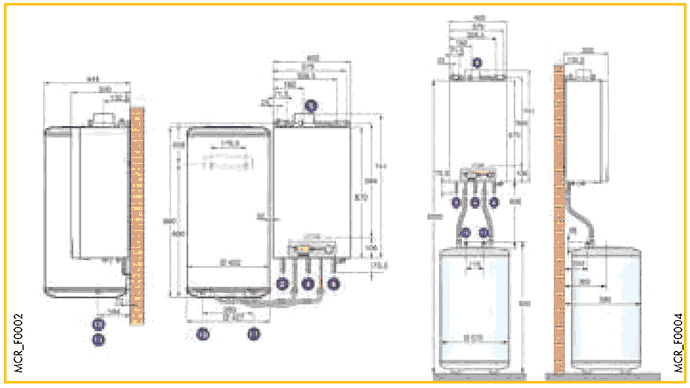

2 Подающая труба системы отопления, внутренний Ø 18 мм
3 Подающая труба первичного контура водонагревателя ГВС, внутренний Ø 16 мм
4 Подвод газа, внутренний Ø 18 мм
5 Обратная труба первичного контура водонагревателя ГВС, внутренний Ø 16 мм
6 Обратная труба системы отопления, внутренний Ø 18 мм
9 Коаксиальный патрубок Ø 60/100 мм
10 Выход горячей воды для ГВС R ¾
11 Вход холодной воды для ГВС R ¾
R Наружная резьба
