Запасные части к котлам
De Dietrich GT 530

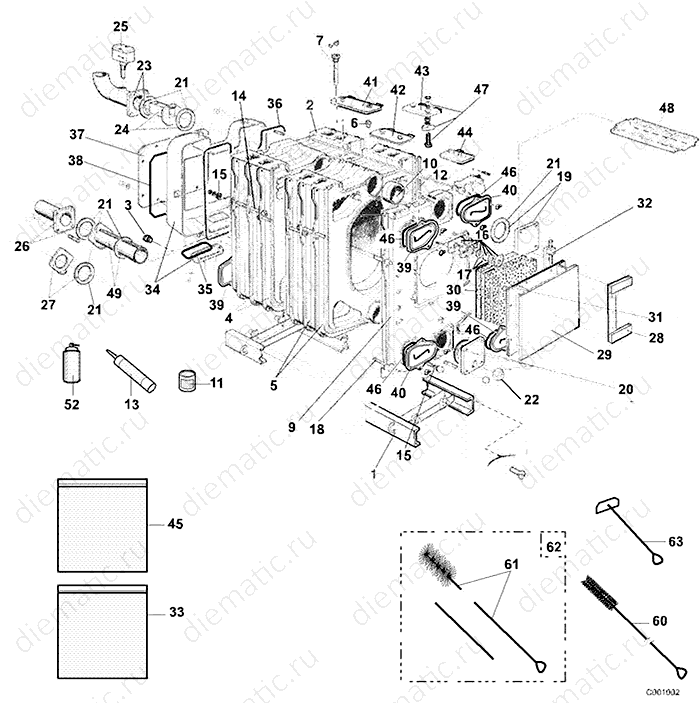

Корпус котла

Поз.	Артикул	Наименование
	300006593
	300006594
	300006595
	300006596
	300006597
	300006598
	300006599
	300006610
	300006611
	300006612
2	85555505	Задняя секция в сборе
3	94950140	Заглушка № 290 ¾''
4	82598948	Обычная промежуточная секция
5	82598949	Специальная промежуточная секция
6	94950110	Заглушка № 290 ½''
7	85000027	Приемная гильза ½ дл. 200 мм
9	82598950	Передняя секция в сборе
10	80060212	Окрашенный ниппель Ø 148.62
11	94305027	Смазка для ниппеля - 300 г
12	95086032	Силиконовый шнур Ø 10,5 мм (1 м)
13	94285095	Тюбик с силиконовой мастикой 310 мл
14	80158927	Сборочная шпилька Ø 12 - 300 мм
14	80158928	Сборочная шпилька Ø 12 - 385 мм
14	80158929	Сборочная шпилька Ø 12 - 420 мм
14	80158930	Сборочная шпилька Ø 12 - 520 мм
15	97540120	Пружина
16	80158902	Смотровое стекло в сборе с рамкой
17	80157700	Смотровое стекло + прокладки
18	80158907	Сборочная шпилька Ø 14 - 910 мм 7 секционные котлы
18	80158908	Сборочная шпилька Ø 14 - 1006 мм 8 секционные котлы
18	80158909	Сборочная шпилька Ø 14 - 1117 мм 9 секционные котлы
18	80158910	Сборочная шпилька Ø 14 - 1228 мм 10 секционные котлы
18	80158911	Сборочная шпилька Ø 14 - 1339 мм 11 секционные котлы
18	80158912	Сборочная шпилька Ø 14 - 1450 мм 12 секционные котлы
18	80158913	Сборочная шпилька Ø 14 - 1571 мм 13 секционные котлы
18	80158914	Сборочная шпилька Ø 14 - 1683 мм 14 секционные котлы
18	80158915	Сборочная шпилька Ø 14 - 1796 мм 15 секционные котлы
18	80158916	Сборочная шпилька Ø 14 - 1908 мм 16 секционные котлы
18	80158917	Сборочная шпилька Ø 14 - 2021 мм 17 секционные котлы
18	80158918	Сборочная шпилька Ø 14 - 2133 мм 18 секционные котлы
18	80158919	Сборочная шпилька Ø 14 - 2246 мм 19 секционные котлы
18	80158920	Сборочная шпилька Ø 14 - 2398 мм 20 секционные котлы
18	80158921	Сборочная шпилька Ø 14 - 2511 мм 21 секционные котлы
18	80158922	Сборочная шпилька Ø 14 - 2623 мм 22 секционные котлы
18	80158923	Сборочная шпилька Ø 14 - 2736 мм 23 секционные котлы
18	80158924	Сборочная шпилька Ø 14 - 2848 мм 24 секционные котлы
18	80158925	Сборочная шпилька Ø 14 - 2960 мм 25 секционные котлы
19	80068906	Глухой квадратный фланец + Прокладка
20	80068907	Квадратный фланец с внутренней резьбой + Прокладка
21	95014155	Прокладка 222 x 170 x 4
22	81120028	Латунная заглушка 2''
23	80088904	Фланец подающей линии с буртиком + Прокладка от
23	80088905	Фланец подающей линии с буртиком + Прокладка от
24	80088922	Насадка + Прокладка
25	88024731	Реле протока, 7 секционные котлы
25	88024733	Реле протока
25	88024734	Реле протока, 8 секционные котлы
25	88024735	Реле протока
25	88024736	Реле протока, 9,16 секционные котлы
25	88024737	Реле протока
25	88024738	Реле протока, 10,17 секционные котлы
25	88024739	Реле протока
25	88024740	Реле протока, 11 секционные котлы (Франция)
25	88024742	Реле протока, 12 секционные котлы (Франция)
25	88024743	Реле протока, 13 секционные котлы (Франция)
25	88024744	Реле протока
25	88024745	Реле протока, 14 секционные котлы (Франция)
25	88024746	Реле протока, 15 секционные котлы (Франция)
25	88024750	Реле протока
25	88024753	Реле протока, 19 секционные котлы (Франция)
25	88024751	Реле протока
25	88024752	Реле протока, 18 секционные котлы (Франция)
25	88024754	Реле протока, 20 секционные котлы (Франция)
25	88024755	Реле протока, 21 секционные котлы (Франция)
25	88024756	Реле протока
25	88024757	Реле протока, 22,23 секционные котлы (Франция)
25	88024759	Реле протока, 24,25 секционные котлы (Франция)
26	80088908	Фланец обратной линии с буртиком + Прокладка от 7
26	80088909	Фланец обратной линии с буртиком + Прокладка от 1
27	80088924	Диафрагма + Прокладка
28	82288905	Сочленение пластины топки в сборе
29	97570424	Сплошная дверца топки
29	97570434	Пластина топки Ø 350
29	97570425	Дверца топки Ø 165
29	97570426	Дверца топки Ø 186
29	97570427	Дверца топки Ø 210
29	97570428	Дверца топки Ø 295
29	97570429	Дверца топки Ø 240
29	97570433	Пластина топки Ø 290
30	97550236	Защита дверцы топки
31	97550235	Теплоизоляция дверцы топки
32	80088915	Шарнир пластины топки
33	85558592	Пакет винтов для дверцы топки
34	85555528	Дымосборник + шнур
35	82080010	Чугунная заглушка для чистки
36	95046115	Уплотнительный шнур Ø 15
37	85555508	Пластина для подсоединения Ø 400 + Прокладка
37	85555506	Пластина для подсоединения Ø 300 + Прокладка
37	85555507	Пластина для подсоединения Ø 350 + Прокладка
37	85555509	Сплошная пластина для подсоединения + Прокладка
38	95086041	Самоклеющееся уплотнение 15 x 9
39	85555514	Левая дверца для чистки + шнур
40	85555541	Правая дверца для чистки + шнур
41	85555510	Заглушка для чистки N1 + шнур
42	85555511	Заглушка для чистки N2 + шнур
43	85555512	Заглушка для чистки N3 + шнур
44	85555513	Заглушка для чистки N4 + шнур
45	85558593	Пакет с винтами дверцы для чистки
46	95086032	Силиконовый шнур Ø 10,5 мм (1 м)
47	85555515	Фиксатор в сборе
48	82590010	Верхний турбулизатор
49	80088910	Распределительная труба + Прокладка 15 и 16 секционные котлы
49	80088911	Распределительная труба + Прокладка от 17 до 19 секционные котлы
49	85555502	Распределительная труба + Прокладка от 20 до 22 секционные котлы
49	85555503	Распределительная труба + Прокладка 23 и 24 секционные котлы
49	85555504	Распределительная труба + Прокладка 25 секционные котлы
52	94345103	Аэрозольный баллон для мелкой покраски белый
52	94345102	Аэрозольный баллон краски темно-серый RAL 7016
60	96968026	Щетка для канала
61	80138703	Металлическая щетка + стержень 1300 мм 10 секционные котлы
61	80138704	Металлическая щетка + стержень 1800 мм от 11 до 1
62	80158716	Металлическая щетка +стержень 1300 мм + удлинение
62	80158723	Металлическая щетка + стержень 1800 мм + удлинение
63	97505103	Скребок 1200 мм
63	97505106	Скребок 1500 мм
63	97505108	Скребок 1800 мм

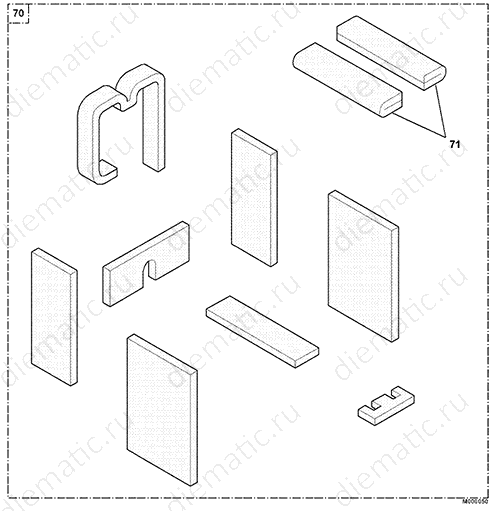

Изоляция

Поз.	Артикул	Наименование
70	85555516	Комплект теплоизоляции теплообменника котла для 7 секционных котлов
70	85555517	Комплект теплоизоляции теплообменника котла для 8 и 9 секционных котлов
70	85555518	Комплект теплоизоляции теплообменника котла для 10 секционных котлов
70	85555519	Комплект теплоизоляции теплообменника котла для 11 секционных котлов
70	85555520	Комплект теплоизоляции теплообменника котла для 13 секционных котлов
70	85555521	Комплект теплоизоляции теплообменника котла для 15 секционных котлов
70	85555522	Комплект теплоизоляции теплообменника котла для 16 секционных котлов
70	85555523	Комплект теплоизоляции теплообменника котла для 18 секционных котлов
70	85555524	Комплект теплоизоляции теплообменника котла для 20 секционных котлов
70	85555525	Комплект теплоизоляции теплообменника котла для 21 секционных котлов
70	85555526	Комплект теплоизоляции теплообменника котла для 23 секционных котлов
70	85555527	Комплект теплоизоляции теплообменника котла для 25 секционных котлов
71	85555529	Теплоизоляция лючков для чистки в сборе 7 секционные котлы
71	85555530	Теплоизоляция лючков для чистки в сборе 8 и 9 секционные котлы
71	85555531	Теплоизоляция лючков для чистки в сборе 10 секционные котлы
71	85555532	Теплоизоляция лючков для чистки в сборе 11 и 12 секционные котлы
71	85555533	Теплоизоляция лючков для чистки в сборе 13 и 14 секционные котлы
71	85555534	Теплоизоляция лючков для чистки в сборе 15 секционные котлы
71	85555535	Теплоизоляция лючков для чистки в сборе 16 и 17 секционные котлы
71	85555536	Теплоизоляция лючков для чистки в сборе 18 и 19 секционные котлы
71	85555537	Теплоизоляция лючков для чистки в сборе 20 секционные котлы
71	85555538	Теплоизоляция лючков для чистки в сборе 21 и 22 секционные котлы
71	85555539	Теплоизоляция лючков для чистки в сборе 23 и 24 секционные котлы
71	85555540	Теплоизоляция лючков для чистки в сборе 25 секционные котлы

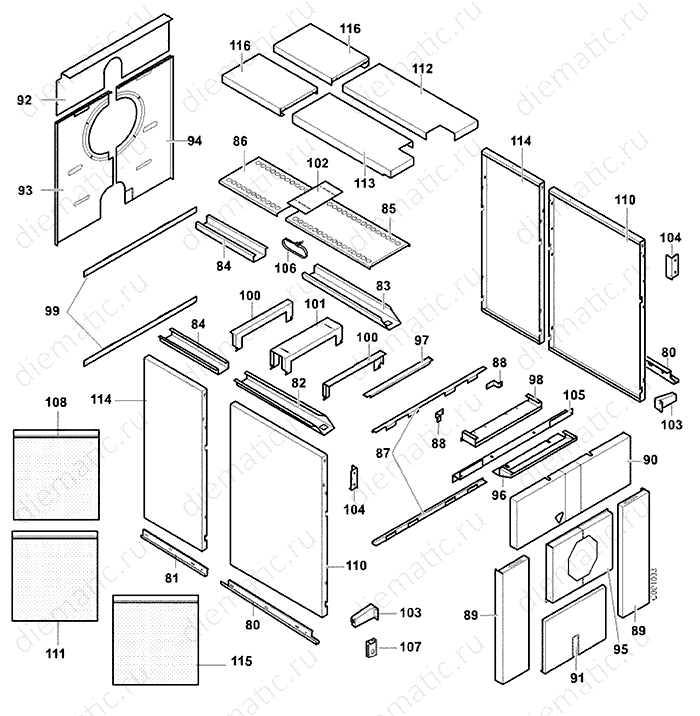

Обшивка

Поз.	Артикул	Наименование
80	85558008	Направляющая 1225 мм
80	85558009	Направляющая 1365 мм
80	85558010	Направляющая 1475 мм
80	85558011	Направляющая 1565 мм
80	85558012	Направляющая 1675 мм
80	85558013	Направляющая 1765 мм
80	85558014	Направляющая 1875 мм
80	85558015	Направляющая 2025 мм
80	85558016	Направляющая 2165 мм
80	85558017	Направляющая 2275 мм
80	85558018	Направляющая 2365 мм
81	85558021	Дополнительная направляющая 1246 мм
82	85558035	Левый кабельный канал 1260 мм
82	85558036	Левый кабельный канал 1400 мм
82	85558037	Левый кабельный канал 1510 мм
82	85558038	Левый кабельный канал 1600 мм
82	85558039	Левый кабельный канал 1710 мм
82	85558040	Левый кабельный канал 1800 мм
82	85558041	Левый кабельный канал 1910 мм
82	85558042	Левый кабельный канал 2060 мм
82	85558043	Левый кабельный канал 2200 мм
82	85558044	Левый кабельный канал 2310 мм
82	85558045	Левый кабельный канал 2400 мм
83	85558048	Правый кабельный канал 1260 мм
83	85558049	Правый кабельный канал 1400 мм
83	85558050	Правый кабельный канал 1510 мм
83	85558051	Правый кабельный канал 1600 мм
83	85558052	Правый кабельный канал 1710 мм
83	85558053	Правый кабельный канал 1800 мм
83	85558054	Правый кабельный канал 1910 мм
83	85558055	Правый кабельный канал 2060 мм
83	85558056	Правый кабельный канал 2200 мм
83	85558057	Правый кабельный канал 2310 мм
83	85558058	Правый кабельный канал 2400 мм
84	85558080	Дополнительный кабельный канал 1196 мм
85	85558066	Центральная верхняя пластина 1131 мм
85	85558067	Центральная верхняя пластина 1271 мм
85	85558068	Центральная верхняя пластина 1381 мм
85	85558069	Центральная верхняя пластина 1471 мм
85	85558070	Центральная верхняя пластина 1581 мм
85	85558071	Центральная верхняя пластина 1671 мм
85	85558072	Центральная верхняя пластина 1781 мм
85	85558073	Центральная верхняя пластина 1931 мм
85	85558074	Центральная верхняя пластина 2071 мм
85	85558075	Центральная верхняя пластина 2181 мм
85	85558076	Центральная верхняя пластина 2271 мм
86	85558079	Дополнительная центральная пластина 1196 мм
87	82598014	Нижняя передняя поперечина
88	85558515	Крепежный уголок передней боковой панели
89	82598818	Нижняя передняя боковая панель в сборе
90	200007613	Верхняя передняя панель в сборе
91	85558517	Нижняя передняя панель в сборе
92	85558518	Задняя верхняя панель
93	82598021	Левая нижняя задняя панель
94	82598022	Правая нижняя задняя панель
95	82590518	Панель для дверцы топки
96	85558519	Декоративная деталь панели управления
97	85558520	Задняя крышка стандартной панели управления
98	85558521	Опора панели
99	82598055	Нижняя задняя поперечина
100	85558522	Верхняя поперечина
101	85558526	Верхняя промежуточная поперечина
102	85558082	Стык центральной пластины
103	85558523	Нижняя ножка направляющей
104	85558022	Верхний уголок
105	85550526	Верхняя передняя поперечина
106	95320780	Хомут
107	97758859	Гайка Rapid NUTO958D-ZH
108	85558525	Набор винтов для общих частей
110	200007426	Боковая передняя панель - 800 мм
110	200007427	Боковая передняя панель - 940 мм
110	200007428	Боковая передняя панель - 1050 мм
111	85558514	Набор винтов для передней боковой панели
112	85558507	Правая передняя верхняя пластина для чистки 800 мм
112	85558508	Правая передняя верхняя пластина для чистки 940 мм
112	85558509	Правая передняя верхняя пластина для чистки 1050 мм
112	85558510	Левая передняя верхняя пластина для чистки 800 мм
113	85558511	Левая передняя верхняя пластина для чистки 940 мм
113	85558512	Левая передняя верхняя пластина для чистки 1050 мм
114	85558500	Боковая задняя панель 400 мм
114	85558501	Боковая задняя панель 600 мм
115	85558513	Набор винтов для задней боковой панели
116	85558505	Задняя верхняя пластина для чистки 400 мм
116	85558506	Задняя верхняя пластина для чистки 600 мм
