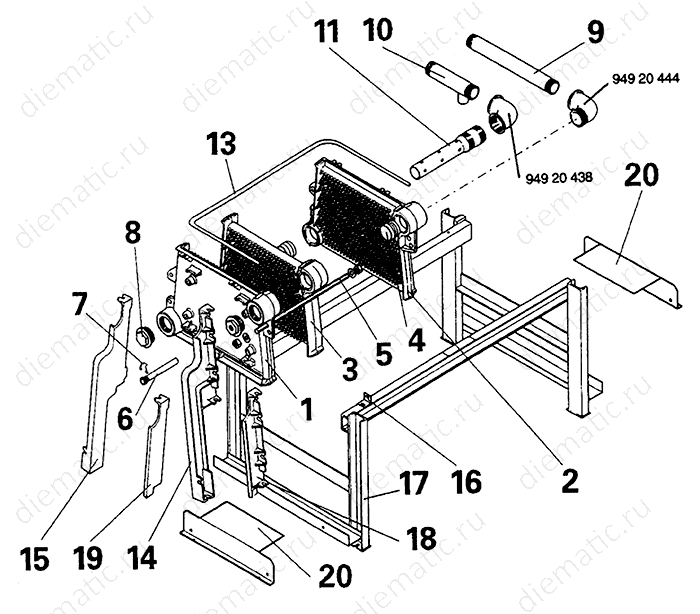

| Поз. |
Артикул |
Наименование |
| 1 |
83360003 |
Крайняя левая секция DTG 250 |
| 2 |
83360001 |
Крайняя правая секция DTG 250 |
| 3 |
83360002 |
Промежуточная секция |
| 4 |
83360507 |
Окрашенный ниппель |
| 5 |
83367000 |
Сборочная шпилька дл. 565 мм |
| 5 |
83367003 |
Сборочная шпилька дл. 820 мм |
| 5 |
83367006 |
Сборочная шпилька дл. 1060 мм |
| 5 |
83367008 |
Сборочная шпилька дл. 1220 мм |
| 5 |
83367002 |
Сборочная шпилька дл. 730 мм |
| 5 |
83367004 |
Сборочная шпилька дл. 890 мм |
| 5 |
83367005 |
Сборочная шпилька дл. 975 мм |
| 5 |
83367007 |
Сборочная шпилька дл. 1140 мм |
| 6 |
95365597 |
Приемная гильза |
| 7 |
97581286 |
Пружинный зажим приемной гильзы |
| 8 |
81120028 |
Латунная заглушка 2'' |
| 9 |
97549570 |
Труба подающей линии |
| 10 |
97549561 |
Обратная труба |
| 11 |
97549576 |
Труба для заполнения 7-8 секций |
| 11 |
97549571 |
Труба для заполнения 9-15 секций |
| 13 |
95046127 |
Клейкий шнур Ø10 (1м) |
| 14 |
83360005 |
Левая боковая ножка |
| 15 |
83360006 |
Правая боковая ножка |
| 16 |
83360505 |
Уголок для размещения |
| 17 |
83360500 |
Окрашенная сварная рама, 11-секционные котлы |
| 17 |
83360503 |
Окрашенная сварная рама, 14-секционные котлы |
| 17 |
83360504 |
Окрашенная сварная рама, 15-секционные котлы |
| 17 |
83360501 |
Окрашенная сварная рама, 12-секционные котлы |
| 17 |
83360502 |
Окрашенная сварная рама, 13-секционные котлы |
| 18 |
83360007 |
Левая боковая передняя опора |
| 19 |
83360008 |
Левая боковая задняя опора |
| 20 |
83368946 |
Поперечная опора обшивки |

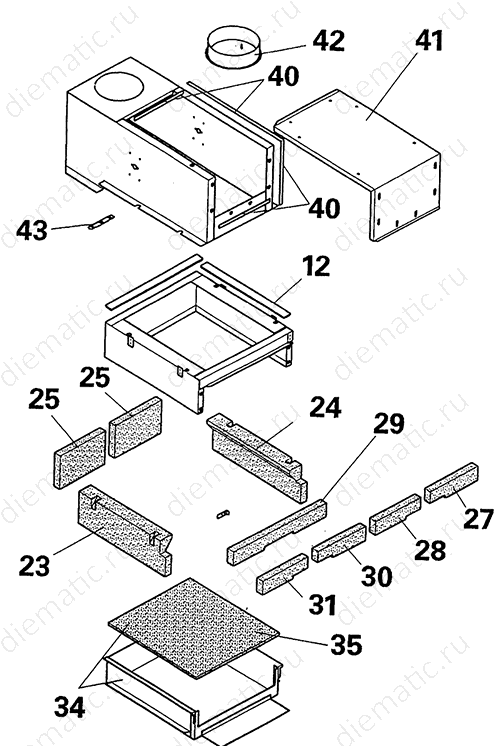

| Поз. |
Артикул |
Наименование |
| 12 |
94250207 |
Шасси 40х12 дл. 7,3 |
| 24 |
97550660 |
Боковая левая теплоизоляция топки |
| 23 |
97550661 |
Боковая правая теплоизоляция топки |
| 25 |
97550662 |
Теплоизоляция задней части топки 7-12 секц. |
| 25 |
97550663 |
Задняя теплоизоляция топки - 8/13 секционные котлы |
| 25 |
97550667 |
Задняя теплоизоляция топки в сборе -11-15 секц. котлы |
| 25 |
97550666 |
Задняя теплоизоляция топки -11 секционные котлы/5 |
| 25 |
97550664 |
Задняя теплоизоляция топки -9/14 секционные котлы |
| 25 |
97550665 |
Задняя теплоизоляция топки -11/15 секционные котл |
| 27 |
97550687 |
Передняя теплоиз. топки, правая часть - 14/15 секц. котлы |
| 27 |
97550670 |
Передняя теплоиз. топки, правая часть - 14/15 секц. котлы |
| 28 |
97550675 |
Передняя теплоиз. топки, левая часть - 12-14 секц. котлы |
| 28 |
97550686 |
Передняя теплоиз. топки, центральная правая часть |
| 28 |
97550669 |
Передняя теплоиз. топки, центральная часть - 8-13 секц. котлы |
| 29 |
97550671 |
Передняя теплоиз. топки, левая часть - 8 секц. котлы |
| 29 |
97550672 |
Передняя теплоиз. топки, левая часть - 9 секц. Котлы |
| 29 |
97550673 |
Передняя теплоиз. топки, левая часть - 10 секц. котлы |
| 30 |
97550684 |
Передняя теплоиз. топки, центральная левая часть - |
| 30 |
97550685 |
Передняя теплоиз. топки, центральная левая часть - |
| 31 |
97550674 |
Передняя теплоиз. топки, левая часть - 11 секц. котлы |
| 31 |
97550675 |
Передняя теплоиз. топки, левая часть - 12-14 секц. котлы |
| 31 |
97550676 |
Передняя теплоиз. топки, левая часть - 13-15 секц. котлы |
| 34 |
83368949 |
Поддон с теплоизоляцией 7-секционные котлы |
| 34 |
83368957 |
Поддон с теплоизоляцией 15-секционные котлы |
| 34 |
83368951 |
Поддон с теплоизоляцией 9-секционные котлы |
| 34 |
83368952 |
Поддон с теплоизоляцией 10-секционные котлы |
| 34 |
83368953 |
Поддон с теплоизоляцией 11-секционные котлы |
| 34 |
83368954 |
Поддон с теплоизоляцией 12-секционные котлы |
| 34 |
83368950 |
Поддон с теплоизоляцией 8-секционные котлы |
| 34 |
83368955 |
Поддон с теплоизоляцией 13-секционные котлы |
| 34 |
83368956 |
Поддон с теплоизоляцией 14-секционные котлы |
| 35 |
83367011 |
Теплоизоляция поддона 8-секционные котлы |
| 35 |
83367014 |
Теплоизоляция поддона 11-секционные котлы |
| 35 |
83367016 |
Теплоизоляция поддона 13-секционные котлы |
| 35 |
83367017 |
Теплоизоляция поддона 14-секционные котлы |
| 35 |
83367018 |
Теплоизоляция поддона 15-секционные котлы |
| 35 |
83367012 |
Теплоизоляция поддона 9-секционные котлы |
| 35 |
83367013 |
Теплоизоляция поддона 10-секционные котлы |
| 35 |
83367015 |
Теплоизоляция поддона 12-секционные котлы |
| 40 |
97581820 |
Прокладка пластины для чистки |
| 41 |
83368167 |
Пластина для чистки 7 -секционные котлы |
| 41 |
83368175 |
Пластина для чистки 15 -секционные котлы |
| 41 |
83368169 |
Пластина для чистки 9 -секционные котлы |
| 41 |
83368170 |
Пластина для чистки 10 -секционные котлы |
| 41 |
83368171 |
Пластина для чистки 11 -секционные котлы |
| 41 |
83368168 |
Пластина для чистки 8 -секционные котлы |
| 41 |
83368172 |
Пластина для чистки 12 -секционные котлы |
| 41 |
83368173 |
Пластина для чистки 13 -секционные котлы |
| 41 |
83368174 |
Пластина для чистки 14 -секционные котлы |
| 42 |
81168076 |
Патрубок уходящих газов Ø201 |
| 42 |
81168078 |
Патрубок уходящих газов Ø 251-8-9 секционные котлы |
| 43 |
84068082 |
Крепление |

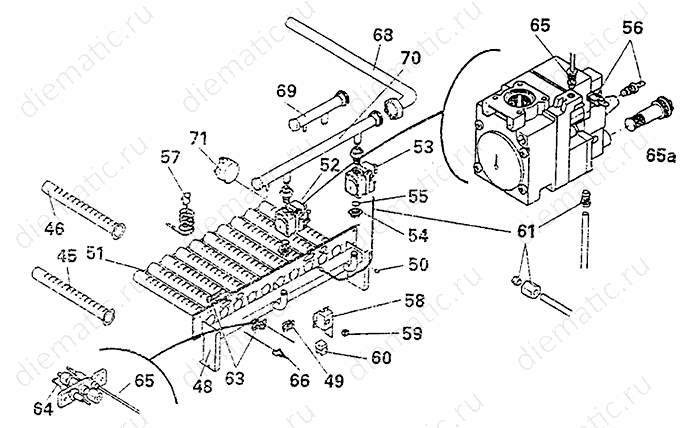

| Поз. |
Артикул |
Наименование |
| 45 |
97581461 |
Горелка Furigas DTG 250 |
| 46 |
97580320 |
Горелка Polidoro DTG 250 |
| 48 |
97570300 |
Держатель горелки, 7 секций |
| 48 |
97570302 |
Держатель горелки, 9 секций |
| 48 |
97570303 |
Держатель горелки, 10 секций |
| 48 |
97570307 |
Держатель горелки, 14 секций |
| 48 |
97570308 |
Держатель горелки, 15 секций |
| 48 |
97570301 |
Держатель горелки, 8 секций |
| 48 |
97570304 |
Держатель горелки, 11 секций |
| 48 |
97570305 |
Держатель горелки, 12 секций |
| 48 |
97570306 |
Держатель горелки, 13 секций |
| 49 |
83368984 |
Лючок для наблюдения за пламенем |
| 50 |
95360220 |
Отвод для измерения давления |
| 51 |
83360568 |
Деталь жесткости для горелки 7-секционные котлы |
| 51 |
83360569 |
Деталь жесткости для горелки 8-секционные котлы |
| 51 |
83360570 |
Деталь жесткости для горелки 9-секционные котлы |
| 51 |
83360571 |
Деталь жесткости для горелки 10-секционные котлы |
| 51 |
83360575 |
Деталь жесткости для горелки 14-секционные котлы |
| 51 |
83360576 |
Деталь жесткости для горелки 15-секционные котлы |
| 51 |
83360572 |
Деталь жесткости для горелки 11-секционные котлы |
| 51 |
83360573 |
Деталь жесткости для горелки 12-секционные котлы |
| 51 |
83360574 |
Деталь жесткости для горелки 13-секционные котлы |
| 52 |
83367031 |
Газовый клапан с крышкой HO V4400P2004B |
| 53 |
83367032 |
Газовый клапан с крышкой HO V4400A1108B |
| 54 |
97549228 |
Фланец прямой ¾" |
| 55 |
97580632 |
Тороидальное уплотнение |
| 56 |
97580640 |
Отвод термопары |
| 57 |
95363366 |
Защитный термостат 105° |
| 58 |
83360578 |
Коробка выключателя запальника и трансформатора |
| 59 |
95325092 |
Двухпозиционный переключатель с моментальным выключением |
| 60 |
84064820 |
Запальник ANSTOSS |
| 61 |
83367020 |
Трубка подачи газа на дежурную горелку, 7-13-секции |
| 61 |
83367021 |
Трубка подачи газа на дежурную горелку, 14-15-секций |
| 63 |
83367097 |
Дежурная горелка в сборе |
| 64 |
95332801 |
Запальный электрод |
| 65 |
95365347 |
Термопара дл. 600 мм |
| 65a |
97553209 |
Катушка термопары |
| 66 |
83368794 |
Датчик ионизации |
| 68 |
97549565 |
Труба подачи газа, 7-10-секционные котлы |
| 68 |
97549566 |
Труба подачи газа, 11-15-секционные котлы |
| 69 |
97549562 |
Газовая труба, 7-секционные котлы |
| 70 |
97549563 |
Газовая труба, 8-10-секционные котлы |
| 70 |
97549564 |
Газовая труба, 11-13-секционные котлы |
| 70 |
97549572 |
Газовая труба, 14-15-секционные котлы |
| 71 |
97580615 |
Реле давления газа 2,5-20 мбар |

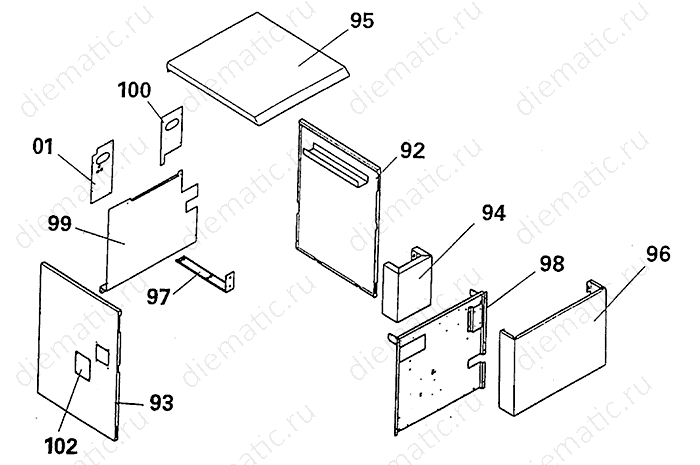

| 92 |
83368811 |
Правая боковая панель |
| 93 |
83368812 |
Левая боковая панель |
| 94 |
83360512 |
Вставка 7-секционные котлы |
| 94 |
83360513 |
Вставка 8-секционные котлы |
| 94 |
83360518 |
Вставка 13-секционные котлы |
| 94 |
83360519 |
Вставка 14-секционные котлы |
| 94 |
83360520 |
Вставка 15-секционные котлы |
| 94 |
83360515 |
Вставка 10-секционные котлы |
| 94 |
83360516 |
Вставка 11-секционные котлы |
| 94 |
83360517 |
Вставка 12-секционные котлы |
| 95 |
83360523 |
Крышка, 7-секционные котлы |
| 95 |
83360528 |
Крышка, 12-секционные котлы |
| 95 |
83360529 |
Крышка, 13-секционные котлы |
| 95 |
83360530 |
Крышка, 14-секционные котлы |
| 95 |
83360527 |
Крышка, 11-секционные котлы |
| 95 |
83360531 |
Крышка, 15-секционные котлы |
| 95 |
83360524 |
Крышка, 8-секционные котлы |
| 95 |
83360525 |
Крышка, 9-секционные котлы |
| 95 |
83360526 |
Крышка, 10-секционные котлы |
| 96 |
83368815 |
Дверца в сборе 7-секционные котлы |
| 96 |
83368816 |
Дверца в сборе 8-секционные котлы |
| 96 |
83368817 |
Дверца в сборе 9-секционные котлы |
| 96 |
83368818 |
Дверца в сборе 10-секционные котлы |
| 96 |
83368819 |
Дверца в сборе 11-секционные котлы |
| 96 |
83368820 |
Дверца в сборе 12-секционные котлы |
| 96 |
83368823 |
Дверца в сборе 15-секционные котлы |
| 96 |
83368821 |
Дверца в сборе 13-секционные котлы |
| 96 |
83368822 |
Дверца в сборе 14-секционные котлы |
| 97 |
83368832 |
Лонжерон |
| 98 |
83367042 |
Передняя крышка 7-секционные котлы |
| 98 |
83367043 |
Передняя крышка 8-секционные котлы |
| 98 |
83367046 |
Передняя крышка 11-секционные котлы |
| 98 |
83367047 |
Передняя крышка 12-секционные котлы |
| 98 |
83367048 |
Передняя крышка 13-секционные котлы |
| 98 |
83367049 |
Передняя крышка 14-секционные котлы |
| 98 |
83367050 |
Передняя крышка 15-секционные котлы |
| 98 |
83367044 |
Передняя крышка 9-секционные котлы |
| 98 |
83367045 |
Передняя крышка 10-секционные котлы |
| 99 |
83368119 |
Задняя нижняя панель, 7-секционные котлы |
| 99 |
83368124 |
Задняя нижняя панель, 12-секционные котлы |
| 99 |
83368125 |
Задняя нижняя панель, 13-секционные котлы |
| 99 |
83368127 |
Задняя нижняя панель, 15-секционные котлы |
| 99 |
83368126 |
Задняя нижняя панель, 14-секционные котлы |
| 99 |
83368120 |
Задняя нижняя панель, 8-секционные котлы |
| 99 |
83368121 |
Задняя нижняя панель, 9-секционные котлы |
| 99 |
83368122 |
Задняя нижняя панель, 10-секционные котлы |
| 99 |
83368123 |
Задняя нижняя панель, 11-секционные котлы |
| 100 |
83368835 |
Задняя верхняя правая панель |
| 101 |
83368834 |
Задняя верхняя левая панель |
| 102 |
83450558 |
Заглушка для водных патрубков |
