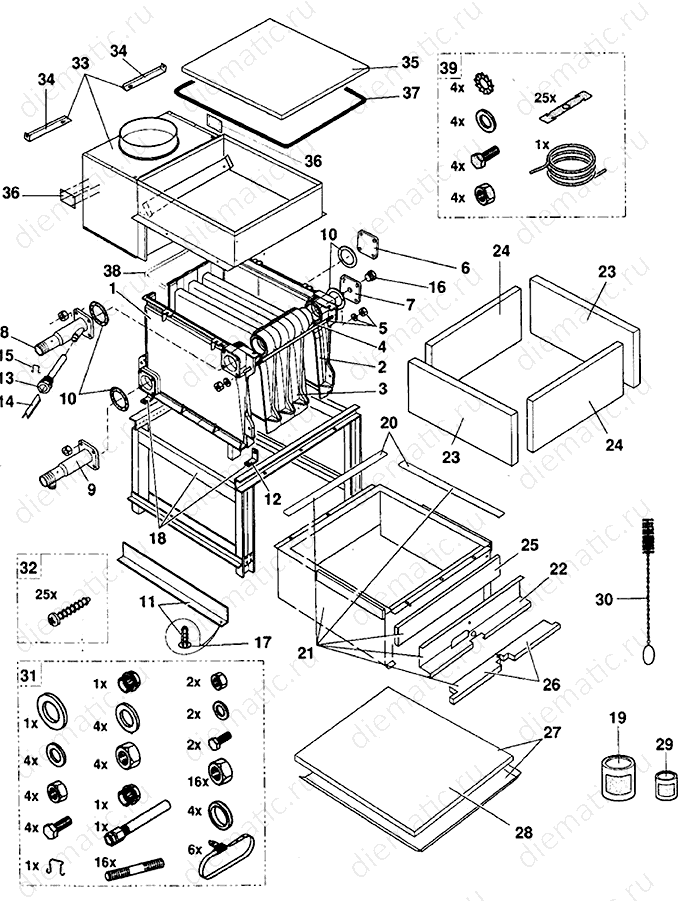

| Поз. |
Артикул |
Наименование |
| 1 |
83457016 |
Крайняя левая секция DTG 350 (комплект) |
| 2 |
83457015 |
Крайняя правая секция DTG 350 (комплект) |
| 3 |
83450003 |
Промежуточная секция DTG 350 |
| 4 |
81160571 |
Ниппель стальной D 74/86 H 45 |
| 5 |
83457019 |
Сборочная шпилька Ø10*600 |
| 5 |
83457022 |
Сборочная шпилька 870 мм |
| 5 |
83457023 |
Сборочная шпилька 930 мм |
| 5 |
83457024 |
Сборочная шпилька 1010 мм |
| 5 |
83457025 |
Сборочная шпилька 1195 мм |
| 5 |
83457020 |
Сборочная шпилька 670 мм |
| 5 |
83457021 |
Сборочная шпилька 760 мм |
| 5 |
83457026 |
Сборочная шпилька 1370 мм |
| 5 |
83457027 |
Сборочная шпилька 1550 мм |
| 6 |
97581697 |
Глухой фланец |
| 7 |
83450500 |
Фланец с внутренней резьбой |
| 8 |
97581122 |
подводка, 5-7 секц. |
| 8 |
97581123 |
подводка, 8-10 секц. |
| 8 |
97581124 |
подводка, 11-18 секц. |
| 9 |
97581125 |
Обратная труба, 5-7 секц. |
| 9 |
97581128 |
Обратная труба, 14-15 секц. |
| 9 |
97581126 |
Обратная труба, 8-10 секц. |
| 9 |
97581127 |
Обратная труба 11-13 секций |
| 10 |
97581630 |
Фланцевое уплотнение |
| 11 |
83457008 |
Нижняя опора обшивки |
| 12 |
83450501 |
Установочная ножка |
| 13 |
95365611 |
Приемная гильза ½" 160 мм |
| 14 |
95365613 |
Разделитель приемной гильзы |
| 15 |
97581286 |
Пружинный зажим приемной гильзы |
| 16 |
94950110 |
Заглушка № 290 ½'' |
| 16 |
94950140 |
Заглушка № 290 ¾'' |
| 17 |
96496100 |
Ручка регулировки пластиковая |
| 18 |
83458934 |
Рама в сборе, 7 - секционные котлы |
| 18 |
83458935 |
Рама в сборе, 8 - секционные котлы |
| 18 |
83458941 |
Рама в сборе, 14 - секционные котлы |
| 18 |
83458943 |
Рама в сборе, 16 - секционные котлы |
| 18 |
83458936 |
Рама в сборе, 9 - секционные котлы |
| 18 |
83458937 |
Рама в сборе, 10 - секционные котлы |
| 18 |
83458938 |
Рама в сборе, 11 - секционные котлы |
| 18 |
83458939 |
Рама в сборе, 12 - секционные котлы |
| 18 |
83458945 |
Рама в сборе, 18 - секционные котлы |
| 19 |
88008966 |
Замазка банка 1 кг |
| 20 |
94250207 |
Шасси 40х12 дл. 7,3 |
| 21 |
83457104 |
Топка в сборе - 8 секционные котлы |
| 21 |
83457114 |
Топка в сборе -18 секционные котлы |
| 21 |
83457108 |
Топка в сборе -12 секционные котлы |
| 21 |
83457110 |
Топка в сборе -14 секционные котлы |
| 21 |
83457112 |
Топка в сборе -16 секционные котлы |
| 21 |
83457105 |
Топка в сборе - 9 секционные котлы |
| 21 |
83457106 |
Топка в сборе -10 секционные котлы |
| 21 |
83457107 |
Топка в сборе -11 секционные котлы |
| 22 |
83451624 |
Пластина топки в сборе 8 секций |
| 22 |
83451625 |
Пластина топки в сборе 9 секций |
| 22 |
83451626 |
Пластина топки в сборе 10 секций |
| 22 |
83451627 |
Пластина топки в сборе 11 секций |
| 22 |
83451632 |
Пластина топки в сборе 16 секций |
| 22 |
83451634 |
Пластина топки в сборе 18 секций |
| 22 |
83451628 |
Пластина топки в сборе 12 секций |
| 22 |
83451630 |
Пластина топки в сборе 14 секций |
| 23 |
94250159 |
Теплоизоляция боковая 8345-4017 645*380*40 |
| 24 |
94250147 |
Теплоизоляция задней части топки 7-14 секц. |
| 24 |
94250145 |
Теплоизоляция задней части топки 5-12 секц. |
| 24 |
94250147 |
Теплоизоляция задней части топки 7-14 секц. |
| 24 |
94250148 |
Теплоизоляция задней части топки 8-15 секц. |
| 24 |
94250149 |
Теплоизоляция задней части топки 9-16 секц. |
| 24 |
94250150 |
Теплоизоляция задней части топки 10-17 секц. |
| 24 |
94250151 |
Теплоизоляция задней части топки 11-18 секц. |
| 24 |
94250152 |
Теплоизоляция задней части специальная 12-18 секц |
| 25 |
94250180 |
Теплоизоляция верхней части топки 5-12 секц. |
| 25 |
94250169 |
Теплоизоляция верхней части топки 9-16 секц. |
| 25 |
94250171 |
Теплоизоляция верхней части топки 11-18 секц. |
| 25 |
94250172 |
Теплоизоляция верхней части 12-18 секц. |
| 25 |
94250182 |
Теплоизоляция верхней части топки 7-14 секц. |
| 25 |
94250168 |
Теплоизоляция верхней части топки 8-15 секц. |
| 25 |
94250170 |
Теплоизоляция верхней части топки 10-17 секц. |
| 26 |
94250208 |
Теплоизоляция нижней части топки 8 секц. |
| 26 |
94250215 |
Теплоизоляция верхней части топки 854 |
| 26 |
94250210 |
Теплоизоляция нижней части топки 414 |
| 26 |
94250212 |
Теплоизоляция нижней части топки 590 |
| 26 |
94250213 |
Теплоизоляция верхней части топки 678 |
| 26 |
94250209 |
Теплоизоляция нижней части топки 326 |
| 26 |
94250211 |
Теплоизоляция нижней части топки 502 |
| 26 |
94250214 |
Теплоизоляция нижней части топки 766 |
| 27 |
83458717 |
Лоток в сборе, 8-секц. котлы |
| 27 |
83458718 |
Лоток в сборе, 9-секц. котлы |
| 27 |
83458719 |
Лоток в сборе, 10-секц. котлы |
| 27 |
83458720 |
Лоток в сборе, 11-секц. котлы |
| 27 |
83458721 |
Лоток в сборе, 12-секц. котлы |
| 27 |
83458727 |
Лоток в сборе, 18-секц. котлы |
| 27 |
83458723 |
Лоток в сборе, 14-секц. котлы |
| 27 |
83458725 |
Лоток в сборе, 16-секц. котлы |
| 28 |
94250278 |
Теплоизоляция нижней части 8 секц. |
| 28 |
83505501 |
Теплоизоляция нижней части 10 секц. |
| 28 |
83505502 |
Теплоизоляция нижней части 11 секц. |
| 28 |
83505503 |
Теплоизоляция нижней части 12 секц. |
| 28 |
83505504 |
Теплоизоляция нижней части 14 секц. |
| 28 |
83505505 |
Теплоизоляция нижней части 16 секц. |
| 28 |
83505506 |
Теплоизоляция нижней части 18 секц. |
| 28 |
94250279 |
Теплоизоляция нижней части 9 секц. |
| 29 |
94305027 |
Смазка для ниппеля - 300 г |
| 30 |
97505037 |
Нейлоновая щетка 48 X 16 дл. 500 мм |
| 31 |
83458931 |
Пакет с набором винтов 5-10 секций |
| 31 |
83458795 |
Пакет с набором винтов 11-12 секций |
| 31 |
83458796 |
Пакет с набором винтов 14-18 секций |
| 32 |
83457065 |
Набор винтов для DTG 350 |
| 33 |
83457030 |
Стабилизатор тяги в сборе, 7-секц. |
| 33 |
83457034 |
Стабилизатор тяги в сборе, 11-секц. |
| 33 |
83457035 |
Стабилизатор тяги в сборе, 12-секц. |
| 33 |
83457036 |
Стабилизатор тяги в сборе, 14-секц. |
| 33 |
83457038 |
Стабилизатор тяги в сборе, 18-секц. |
| 33 |
83457037 |
Стабилизатор тяги в сборе, 16-секц. |
| 33 |
83457031 |
Стабилизатор тяги в сборе, 8-секц. |
| 33 |
83457032 |
Стабилизатор тяги в сборе, 9-секц. |
| 33 |
83457033 |
Стабилизатор тяги в сборе, 10-секц. |
| 34 |
83458280 |
Лапка для крепления обшивки |
| 35 |
83458249 |
Пластина для чистки 7 секций |
| 35 |
83458252 |
Пластина для чистки 10 секций |
| 35 |
83458254 |
Пластина для чистки 12 секций |
| 35 |
83458260 |
Пластина для чистки 18 секций |
| 35 |
83458256 |
Пластина для чистки 14 секций |
| 35 |
83458250 |
Пластина для чистки 8 секций |
| 35 |
83458251 |
Пластина для чистки 9 секций |
| 35 |
83458253 |
Пластина для чистки 11 секций |
| 35 |
83458258 |
Пластина для чистки 16 секций |
| 36 |
83458466 |
Отсечная заслонка |
| 37 |
97581820 |
Прокладка пластины для чистки |
| 38 |
95046128 |
Круглый уплотнительный шнур Ø 10 (1м) |
| 39 |
83458772 |
Пакет с набором винтов |
| Поз. |
Артикул |
Наименование |
| 33 |
83457723 |
Стабилизатор тяги в сборе 14 секций |

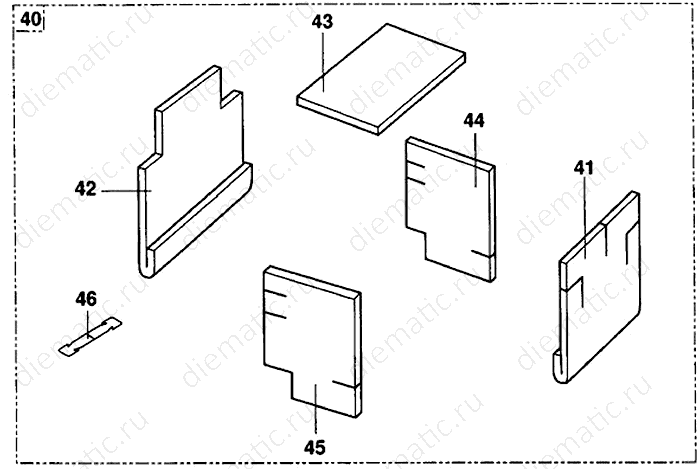

| 40 |
83458744 |
Теплоизоляция теплообменника в сборе 7 секц. |
| 40 |
83458745 |
Теплоизоляция теплообменника в сборе 8 секц. |
| 40 |
83458746 |
Теплоизоляция теплообменника в сборе 9 секц. |
| 40 |
83458753 |
Теплоизоляция теплообменника в сборе 16 секц. |
| 40 |
83458751 |
Теплоизоляция теплообменника в сборе 14 секц. |
| 40 |
83458755 |
Теплоизоляция теплообменника в сборе 18 секц. |
| 40 |
83458747 |
Теплоизоляция теплообменника в сборе 10 секц. |
| 40 |
83458748 |
Теплоизоляция теплообменника в сборе 11 секц. |
| 40 |
83458749 |
Теплоизоляция теплообменника в сборе 12 секц. |
| 41 |
83454038 |
Панель передняя изолированная 7-секций |
| 41 |
83454040 |
Панель передняя изолированная 9-секций |
| 41 |
83454041 |
Панель передняя изолированная 10-секций |
| 41 |
83454042 |
Панель передняя изолированная 11-секций |
| 41 |
83454043 |
Панель передняя изолированная 12-секций |
| 41 |
83454049 |
Панель передняя изолированная 18-секций |
| 41 |
83454039 |
Панель передняя изолированная 8-секций |
| 41 |
83454045 |
Панель передняя изолированная 14-секций |
| 41 |
83454047 |
Панель передняя изолированная 16-секций |
| 42 |
83454053 |
Панель задняя изолированная 8-секций |
| 42 |
83454052 |
Панель задняя изолированная 7-секций |
| 42 |
83454059 |
Панель задняя изолированная 14-секций |
| 42 |
83454061 |
Панель задняя изолированная 16-секций |
| 42 |
83454057 |
Панель задняя изолированная 12-секций |
| 42 |
83454063 |
Панель задняя изолированная 18-секций |
| 42 |
83454054 |
Панель задняя изолированная 9-секций |
| 42 |
83454055 |
Панель задняя изолированная 10-секций |
| 42 |
83454056 |
Панель задняя изолированная 11-секций |
| 43 |
83454066 |
Теплоизоляция лючка для чистки 7-секц. |
| 43 |
83454067 |
Теплоизоляция лючка для чистки 8-секц. |
| 43 |
83454068 |
Теплоизоляция лючка для чистки 9-секц. |
| 43 |
83454069 |
Теплоизоляция лючка для чистки 10-секц. |
| 43 |
83454070 |
Теплоизоляция лючка для чистки 11-секц. |
| 43 |
83454071 |
Теплоизоляция лючка для чистки 12-секц. |
| 43 |
83454073 |
Теплоизоляция лючка для чистки 14-секц. |
| 43 |
83454075 |
Теплоизоляция лючка для чистки 16-секц. |
| 43 |
83454077 |
Теплоизоляция лючка для чистки 18-секц. |
| 44 |
83454078 |
Теплоизоляция боковая, правая, 5-10 секц. |
| 44 |
83454201 |
Теплоизоляция боковая, правая, 11-18 секц. |
| 45 |
83454079 |
Теплоизоляция боковая, левая, 5-10 секц. |
| 45 |
83454202 |
Теплоизоляция боковая, левая, 11-18 секц. |
| 46 |
84068082 |
Крепление |

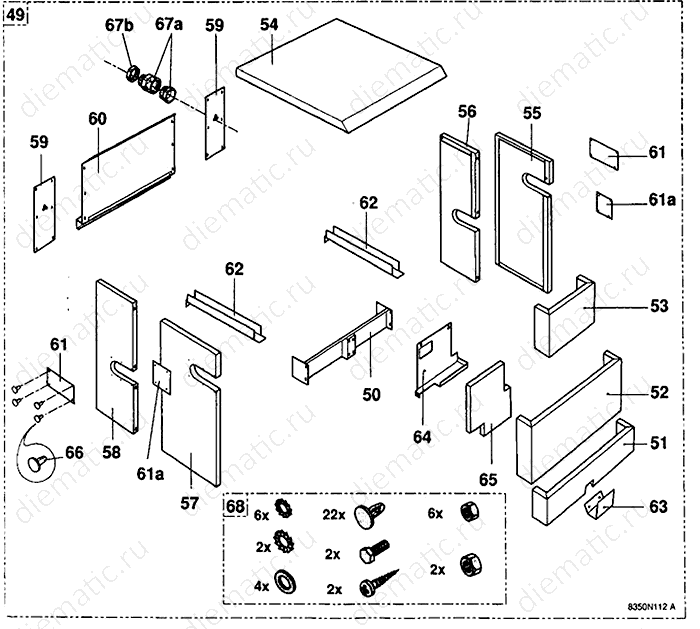

| 49 |
83457041 |
Комплект обшивки в сборе 7 секций |
| 49 |
83457044 |
Комплект обшивки в сборе 10 секций |
| 49 |
83457045 |
Комплект обшивки в сборе 11 секций |
| 49 |
83457046 |
Комплект обшивки в сборе 12 секций |
| 49 |
83457051 |
Комплект обшивки в сборе 11-18 секций |
| 49 |
83457047 |
Комплект обшивки в сборе 14 секций |
| 49 |
83457042 |
Обшивка в сборе 8 секц. |
| 49 |
83457043 |
Комплект обшивки в сборе 9 секций |
| 49 |
83457048 |
Комплект обшивки в сборе 16 секций |
| 49 |
83457049 |
Комплект обшивки в сборе 18 секций |
| 49 |
83457050 |
Комплект обшивки в сборе 5-10 секций |
| 50 |
83401506 |
Держатель горелки передний, 7 секций |
| 50 |
83401507 |
Держатель горелки передний, 8 секций |
| 50 |
83401508 |
Держатель горелки передний, 9 секций |
| 50 |
83401509 |
Держатель горелки передний, 10 секций |
| 50 |
83401510 |
Держатель горелки передний, 11 секций |
| 50 |
83401511 |
Держатель горелки передний, 12 секций |
| 50 |
83401515 |
Держатель горелки передний, 16 секций |
| 50 |
83401517 |
Держатель горелки передний, 18 секций |
| 50 |
83401513 |
Держатель горелки передний, 14 секций |
| 51 |
83458824 |
Передняя нижняя панель - 7 секционные котлы |
| 51 |
83458826 |
Передняя нижняя панель - 9 секционные котлы |
| 51 |
83458827 |
Передняя нижняя панель - 10 секционные котлы |
| 51 |
83458829 |
Передняя нижняя панель - 12 секционные котлы |
| 51 |
83458831 |
Передняя нижняя панель - 14 секционные котлы |
| 51 |
83458825 |
Передняя нижняя панель - 8 секционные котлы |
| 51 |
83458828 |
Задняя нижняя панель - 11 секций |
| 51 |
83458833 |
Передняя нижняя панель - 16 секционные котлы |
| 51 |
83458835 |
Передняя нижняя панель - 18 секционные котлы |
| 52 |
83458838 |
Передняя промежуточная панель - 7 секционные котлы |
| 52 |
83458840 |
Передняя промежуточная панель - 9 секционные котлы |
| 52 |
83458841 |
Передняя промежуточная панель - 10 секционные котлы |
| 52 |
83458843 |
Передняя промежуточная панель - 12 секционные котлы |
| 52 |
83458849 |
Передняя промежуточная панель - 18 секционные котлы |
| 52 |
83458839 |
Передняя промежуточная панель - 8 секционные котлы |
| 52 |
83458842 |
Передняя промежуточная панель - 11 секционные котлы |
| 52 |
83458845 |
Передняя промежуточная панель - 14 секционные котлы |
| 52 |
83458847 |
Передняя промежуточная панель - 16 секционные котлы |
| 53 |
83458852 |
Передняя верхняя панель - 7 секционные котлы |
| 53 |
83458856 |
Передняя верхняя панель - 11 секционные котлы |
| 53 |
83458857 |
Передняя верхняя панель - 12 секционные котлы |
| 53 |
83458859 |
Передняя верхняя панель - 14 секционные котлы |
| 53 |
83458863 |
Передняя верхняя панель - 18 секционные котлы |
| 53 |
83458861 |
Передняя верхняя панель - 16 секционные котлы |
| 53 |
83458853 |
Передняя верхняя панель - 8 секционные котлы |
| 53 |
83458854 |
Передняя верхняя панель - 9 секционные котлы |
| 53 |
83458855 |
Передняя верхняя панель - 10 секционные котлы |
| 54 |
83458866 |
Крышка 7 секций |
| 54 |
83458867 |
Крышка 8 секций |
| 54 |
83458868 |
Крышка 9 секций |
| 54 |
83458869 |
Крышка 10 секций |
| 54 |
83458870 |
Крышка 11 секций |
| 54 |
83458871 |
Крышка 12 секций |
| 54 |
83458873 |
Крышка 14 секций |
| 54 |
83458875 |
Крышка 16 секций |
| 54 |
83458877 |
Крышка 18 секций |
| 55 |
83458814 |
Боковая передняя правая панель 5-10 секц. |
| 55 |
83458815 |
Боковая передняя правая панель 11-18 секц. |
| 56 |
83458818 |
Боковая задняя правая панель 5-10 секц. |
| 56 |
83458819 |
Боковая задняя правая панель 11-18 секц. |
| 57 |
83458816 |
Боковая передняя левая панель 5-10 секц. |
| 57 |
83458817 |
Боковая передняя левая панель 11-18 секц. |
| 58 |
83458820 |
Боковая задняя левая панель 5-10 секц. |
| 58 |
83458821 |
Боковая задняя левая панель 11-18 секц. |
| 59 |
83457011 |
Задняя верхняя панель 5-10 секционные котлы |
| 59 |
83457012 |
Задняя верхняя панель 11-18 секционные котлы |
| 60 |
83450617 |
Задняя нижняя панель - 7 секционные котлы |
| 60 |
83450618 |
Задняя нижняя панель - 8 секционные котлы |
| 60 |
83450619 |
Задняя нижняя панель - 9 секционные котлы |
| 60 |
83450620 |
Задняя нижняя панель - 10 секционные котлы |
| 60 |
83450621 |
Задняя нижняя панель - 11 секционные котлы |
| 60 |
83450622 |
Задняя нижняя панель - 12 секционные котлы |
| 60 |
83450626 |
Задняя нижняя панель - 16 секционные котлы |
| 60 |
83450628 |
Задняя нижняя панель - 18 секционные котлы |
| 60 |
83450624 |
Задняя нижняя панель - 14 секционные котлы |
| 61 |
83450557 |
Отсечная заслонка |
| 61a |
83450558 |
Заглушка для водных патрубков |
| 62 |
83408800 |
Установленный лоток |
| 63 |
83450700 |
Опора для кабелей |
| 64 |
83408047 |
Опора теплоизоляции |
| 65 |
83404036 |
Теплоизоляция панели управления |
| 66 |
96496161 |
Ручка регулировки |
| 67a |
95315801 |
Кабельный ввод |
| 67b |
95315406 |
Контргайка |
| 68 |
83457057 |
Пакет с крепежом для обшивки котла |
| Поз. |
Артикул |
Наименование |

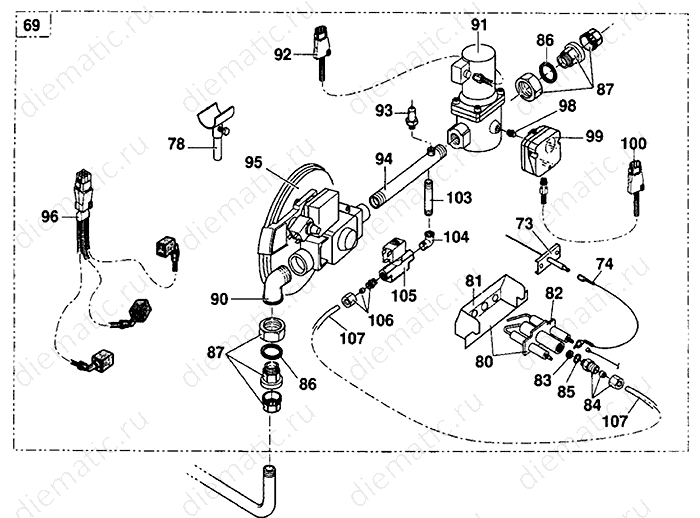

| 69 |
83508528 |
Газовая линия в сборе HONEYWELL 7-10 секций |
| 69 |
83508529 |
Газовая линия в сборе HONEYWELL 11-12 секций |
| 69 |
83508530 |
Газовая линия в сборе HONEYWELL 14-18 секций |
| 73 |
97907657 |
Датчик ионизации дл.195 |
| 73 |
83457007 |
Датчик ионизации в сборе |
| 74 |
83454916 |
Кабель датчика ионизации |
| 78 |
83458960 |
Набор крепления рампы |
| 80 |
83458995 |
Запальная горелка в сборе |
| 81 |
83408014 |
Опора запальной горелки |
| 82 |
83454702 |
Запальная горелка в сборе |
| 83 |
97580449 |
Сопло запальной горелки - 0.8 мм |
| 84 |
94960050 |
Фитинг |
| 85 |
95011732 |
Медная шайба |
| 86 |
95013064 |
Прокладка Ø 32 x 44 x 2 |
| 86 |
95013066 |
Прокладка Ø 62x46x2 - 20 секционные котлы |
| 86 |
95013067 |
Прокладка Ø 78*60*2 |
| 87 |
94958180 |
Фитинг с накидной гайкой 1'' |
| 87 |
94958293 |
Муфта 2" |
| 87 |
94958250 |
Муфта 1½" |
| 90 |
94920297 |
Колено M-F A4 1" |
| 90 |
94920444 |
Колено 2" |
| 90 |
94920395 |
Колено 1 ½" |
| 91 |
95361650 |
Электроклапан HO VE4025A1004 |
| 91 |
95361652 |
Электроклапан HO VE4050A1002 |
| 91 |
83508545 |
Газовый клапан 7-10 секций |
| 91 |
83508546 |
Газовый клапан 11-12 |
| 91 |
83508547 |
Газовый клапан 14-18 секций |
| 91 |
95361651 |
Электроклапан HO VE4040A1003 |
| 92 |
83504909 |
Кабель защитного клапана |
| 93 |
95360220 |
Отвод для измерения давления |
| 94 |
97581131 |
Труба подачи газа - 5-10 секционные котлы |
| 94 |
97581133 |
Труба подачи газа - 14-18 секционные котлы |
| 94 |
97581132 |
Труба подачи газа - 11-12 секционные котлы |
| 95 |
83457231 |
Блок клапана HON.V4085P2014 |
| 95 |
83457232 |
Блок клапана HON.V4085P2022 |
| 95 |
83457233 |
Блок клапана V4085P2006 |
| 96 |
83504905 |
Кабель линии газа 20 мбар |
| 98 |
94946035 |
Двойной штуцер 1/4" |
| 99 |
97580612 |
Реле давления газа DWG50 81214737 |
| 100 |
83504910 |
Кабельный жгут реле давления газа 20 мбар |
| 103 |
91508010 |
Соединительная трубка 1/4" |
| 104 |
94920103 |
Колено 1/4 |
| 105 |
95361538 |
Газовый клапан розжига, 1/4" |
| 105 |
95361580 |
Клапан розжига BM740-009 |
| 106 |
94960052 |
Фитинг с накидной гайкой |
| 107 |
97549438 |
Труба питания дежурной горелки |
| 108 |
83508011 |
Пластина-отбойник для пламени, 7 секц. |
| 108 |
83508012 |
Пластина-отбойник для пламени, 8 секц. |
| 108 |
83508013 |
Пластина-отбойник для пламени, 9 секц. |
| 108 |
83508018 |
Пластина-отбойник для пламени, 14 секц. |
| 108 |
83508022 |
Пластина-отбойник для пламени, 18 секц. |
| 108 |
83508014 |
Пластина-отбойник для пламени, 10 секц. |
| 108 |
83508015 |
Пластина-отбойник для пламени, 11 секц. |
| 108 |
83508016 |
Пластина-отбойник для пламени, 12 секц. |
| 108 |
83508020 |
Пластина-отбойник для пламени, 16 секц. |
| Поз. |
Артикул |
Наименование |

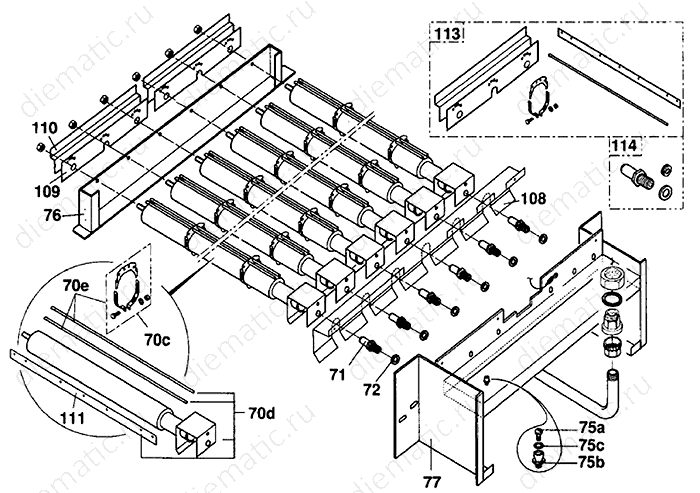

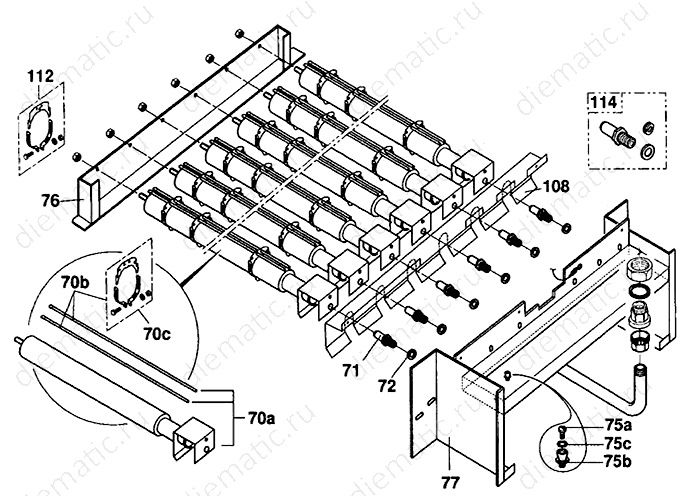

| 70a |
83508561 |
Горелка Furigas + 2 стержня |
| 70b |
83508559 |
Канталовые стержни+принадлежности, 83508561 |
| 70c |
83505500 |
Крепежная скоба для горелки |
| 70d |
83508650 |
Горелка Furigas + 2 винта |
| 70e |
83508674 |
Канталовые стержни+принадлежности, 83508650 |
| 71 |
97585100 |
Сопло Ø 4,5 |
| 72 |
95019165 |
Прокладка Ø12,2Х20Х1,5 |
| 75a |
97557175 |
Винт отвода для измерения давления |
| 75b |
97749335 |
Отвод для измерения давления |
| 75b |
81245500 |
Отвод для измерения давления+винт |
| 75c |
95019145 |
Прокладка Ø6,2Х10Х1,5 |
| 76 |
83450536 |
Держатель горелки задний, 7 секций |
| 76 |
83450538 |
Держатель горелки задний, 9 секций |
| 76 |
83450539 |
Держатель горелки задний, 10 секций |
| 76 |
83450540 |
Держатель горелки задний, 11 секций |
| 76 |
83450541 |
Держатель горелки задний, 12 секций |
| 76 |
83450545 |
Держатель горелки задний, 16 секций |
| 76 |
83450547 |
Держатель горелки задний, 18 секций |
| 76 |
83450537 |
Держатель горелки задний, 8 секций |
| 76 |
83450543 |
Держатель горелки задний, 14 секций |
| 77 |
97581107 |
Газовая рампа в сборе 7 секций |
| 77 |
97581118 |
Газовая рампа в сборе 18 секций |
| 77 |
97581114 |
Газовая рампа в сборе 14 секций |
| 77 |
97581116 |
Газовая рампа в сборе 16 секций |
| 77 |
97581108 |
Газовая рампа в сборе 8 секций |
| 77 |
97581109 |
Газовая рампа в сборе 9 секций |
| 77 |
97581110 |
Газовая рампа в сборе 10 секций |
| 77 |
97581111 |
Газовая рампа в сборе 11 секций |
| 77 |
97581112 |
Газовая рампа в сборе 12 секций |
| 108 |
83508011 |
Пластина-отбойник для пламени, 7 секц. |
| 108 |
83508014 |
Пластина-отбойник для пламени, 10 секц. |
| 108 |
83508015 |
Пластина-отбойник для пламени, 11 секц. |
| 108 |
83508016 |
Пластина-отбойник для пламени, 12 секц. |
| 108 |
83508022 |
Пластина-отбойник для пламени, 18 секц. |
| 108 |
83508012 |
Пластина-отбойник для пламени, 8 секц. |
| 108 |
83508013 |
Пластина-отбойник для пламени, 9 секц. |
| 108 |
83508018 |
Пластина-отбойник для пламени, 14 секц. |
| 108 |
83508020 |
Пластина-отбойник для пламени, 16 секц. |
| 109 |
83508023 |
Опора для задних планок, 3 шт. |
| 109 |
83508024 |
Опора для задних планок, 4 шт. |
| 110 |
83508025 |
3 задние стопорные планки |
| 110 |
83508026 |
4 задние стопорные планки |
| 111 |
83508030 |
Стопорная опора для планок |
| 112 |
84358531 |
Крепежная скоба для горелки D. 60 |
| 113 |
83508666 |
Набор стержней + крепление NEZ 8 |
| 113 |
83508673 |
Набор стержней + крепление NEZ 18 |
| 113 |
83508666 |
Набор стержней + крепление NEZ 8 |
| 113 |
83508667 |
Набор стержней + крепление NEZ 9 |
| 113 |
83508669 |
Набор стержней + крепление NEZ 11 |
| 113 |
83508670 |
Набор стержней + крепление NEZ 12 |
| 113 |
83508671 |
Набор стержней + крепление NEZ 14 |
| 113 |
83508665 |
Набор стержней + крепление NEZ 7 |
| 113 |
83508668 |
Набор стержней + крепление NEZ 10 |
| 113 |
83508672 |
Набор стержней + крепление NEZ 16 |
| 114 |
83507089 |
Комплект переоборудования на природный газ ЕЕ-L, 7 секций |
| 114 |
83507090 |
Комплект переоборудования на природный газ ЕЕ-L, 8 секций |
| 114 |
83507092 |
Комплект переоборудования на природный газ ЕЕ-L, 10 секций |
| 114 |
83507093 |
Комплект переоборудования на природный газ ЕЕ-L, 11 секций |
| 114 |
83507097 |
Комплект переоборудования на природный газ ЕЕ-L, 18 секций |
| 114 |
83507095 |
Комплект переоборудования на природный газ ЕЕ-L, 14 секций |
| 114 |
83507091 |
Комплект переоборудования на природный газ ЕЕ-L, 9 секций |
| 114 |
83507094 |
Комплект переоборудования на природный газ ЕЕ-L, 12 секций |
| 114 |
83507096 |
Комплект переоборудования на природный газ ЕЕ-L, 16 секций |
| Поз. |
Артикул |
Наименование |

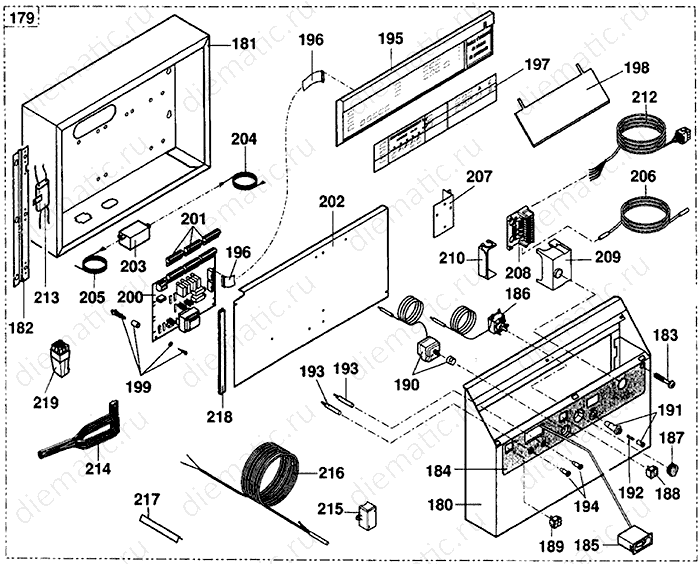

| 179 |
83508501 |
Панель управления |
| 180 |
83457075 |
Дверца панели управления Diematic |
| 181 |
83457076 |
Задняя коробка |
| 182 |
83450710 |
Окрашенный шарнир |
| 183 |
95740718 |
Блокировочный винт |
| 184 |
94210764 |
Передняя панель с компонентами |
| 185 |
95365157 |
Плоский термометр G.M. |
| 186 |
85000004 |
Регулировочный термостат 30-90°С 2 ступени |
| 187 |
83408976 |
Ручка регулировки + упор |
| 188 |
95325092 |
Двухпозиционный переключатель с моментальным возвратом |
| 189 |
95325103 |
Выключатель "тест STB (защитный термостат)" |
| 190 |
85000032 |
Защитный термостат 110 °С |
| 191 |
96550069 |
Держатель пл. предохранителя 6,3 АТ (4.8х0.5) |
| 192 |
95340248 |
Плавкий предохранитель 3,15 А с временной задержкой |
| 193 |
95216258 |
Индикатор 220 В серия 21 |
| 194 |
95216213 |
Красное стекло серия 57 |
| 195 |
88055555 |
Передняя часть панели управления DTG 350 |
| 196 |
83455181 |
Соединительный кабель передняя часть-плата |
| 197 |
94210766 |
Пленка панели управления Diematic M |
| 198 |
97525167 |
Створка |
| 199 |
83457089 |
Набор для крепления платы |
| 200 |
82198995 |
Силовая плата в сборе |
| 201 |
82197737 |
Элементы разъемов силовой платы №. 8219-5151 |
| 202 |
83458478 |
Крышка для платы |
| 203 |
95106102 |
Трансформатор розжига |
| 204 |
83454951 |
Кабель питания трансформатора розжига |
| 205 |
83454946 |
Кабель зажигания |
| 206 |
83454915 |
Кабель ионизации |
| 207 |
83458476 |
Опора программного блока Satronic |
| 208 |
95320827 |
Цоколь программного блока AGK11 |
| 209 |
83758697 |
Программный блок LGD1201A27 |
| 210 |
95320951 |
Опора для кабеля AGK 66 |
| 212 |
83404915 |
Соединительный кабельный жгут панели программного блока |
| 213 |
83504801 |
Фильтр подавления помех |
| 214 |
83504901 |
Основной кабельный жгут |
| 215 |
95365316 |
Датчик AF20 |
| 216 |
95365490 |
Датчик KVT 40 дл. 1 м |
| 217 |
95365613 |
Разделитель приемной гильзы |
| 218 |
97550187 |
Резиновая профилированная деталь для прохода кабелей |

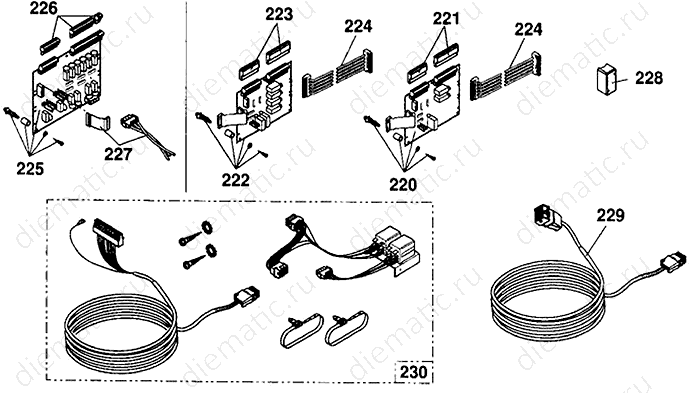

| 220 |
88055576 |
Плата для 1 смесительного контура |
| 221 |
82184720 |
Разъем для карты № 8805-5576 |
| 222 |
88055575 |
Плата для 2 смесительных контуров |
| 223 |
82184721 |
Разъем для карты № 8805-5575 |
| 224 |
82184917 |
Кабели для плат 88055575/88055576 + термодатчик 1 или 2 вентиля |
| 225 |
82198996 |
Электронная плата "каскад" |
| 225 |
82198998 |
Электронная плата "каскад + 2 смесит. контур" |
| 225 |
82198997 |
Электронная плата "каскад + 1 смесит. контур" |
| 226 |
82197778 |
Пакет с разъемами |
| 226 |
82197779 |
Пакет с разъемами для карты "каскад" + 1 вентиль № |
| 226 |
82197780 |
Пакет с разъемами для карты "каскад" № 8219-8998 + 2 вентиля |
| 227 |
82194922 |
Кабели для карты "каскад" 1 или 2 вентиля |
| 228 |
95365315 |
Датчик подающей линии VF 20 |
| 229 |
82197733 |
Набор соединительных кабелей |
| 230 |
82194920 |
Удлинительный кабель для каскада |
