Запасные части к котлам
De Dietrich GT 300

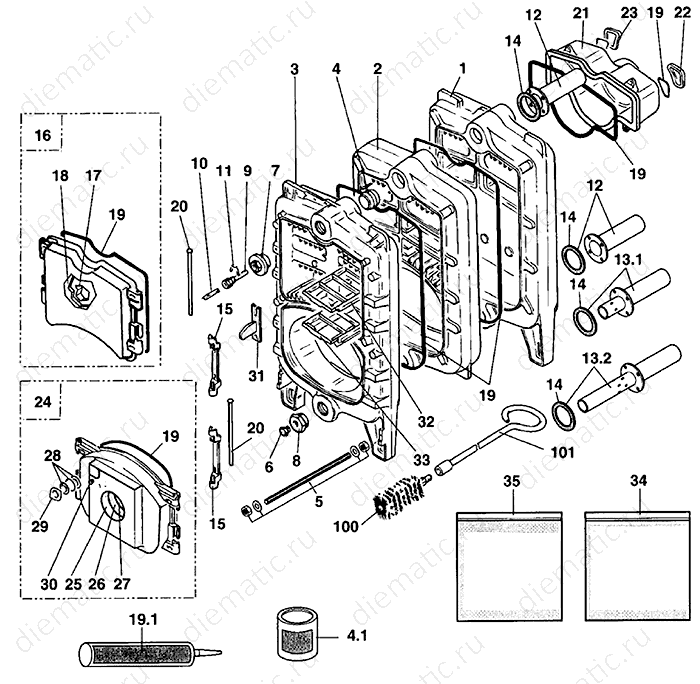

Корпус котла

Поз.	Артикул	Наименование
1	82198912	Задняя секция в сборе
2	82198966	Специальная промежуточная секция
3	82198976	Передняя секция в сборе
4	81160571	Ниппель стальной D 74/86 H 45
4.1	94305027	Смазка для ниппеля - 300 г
5	82198968	Сборочная шпилька в сборе,4-секционные котлы дл.
5	82198971	Сборочная шпилька в сборе, 7-секционные котлы дл.
5	82198969	Сборочная шпилька в сборе, 5-секционные котлы дл.
5	82198970	Сборочная шпилька в сборе, 6-секционные котлы дл.
5	82198972	Сборочная шпилька в сборе, 8-секционные котлы дл.
5	82198973	Сборочная шпилька в сборе, 9-секционные котлы дл.
6	94950249	Заглушка № 290 - 1 ½''
7	82020028	Латунная заглушка 2 ½" с отверстием ½"
8	94948432	Соединительный ниппель 2"½ - 1"½
9	95365611	Приемная гильза ½" 160 мм
10	95365613	Разделитель приемной гильзы
11	97581286	Пружинный зажим приемной гильзы
12	82198967	Фланец подающей линии
13.1	82198990	Обратный фланец с распределительной трубой - GT
13.2	82198740	Ответный фланец с распределительной трубой- GT 3
14	95013124	Уплотнение для фланца
15	81048984	Шарнир
16	82198916	Дверца для чистки
17	94250305	Теплоизоляция дверцы для чистки
18	94250306	Защита дверцы для чистки
19	95086032	Силиконовый шнур Ø 10,5 мм (1 м)
19.1	94320214	Силиконовый клей (Nоvаsil S 17)
20	97560203	Ось Ø 12x350
21	82198913	Патрубок уходящих газов Ø 180 в сборе
21	82198914	Патрубок уходящих газов Ø 200 в сборе
22	82190206	Правая заглушка для патрубка уходящих газов
23	82190207	Левая заглушка для патрубка уходящих газов
24	82198953	Дверца топки Ø 135 в сборе
24	82198954	Дверца топки Ø 175-220 в сборе
25	94250303	Внутренняя защита дверцы топки
26	94250302	Защита дверцы топки
27	94250301	Теплоизоляция дверцы топки
28	80157700	Смотровое стекло + прокладки
29	97570027	Фланец окошка для наблюдения за пламенем
30	94950050	Латунная заглушка NR290 1/4"
31	82190539	Направляющее устройство для дверцы топки
32	82190017	Верхний турбулизатор 410
32	82190018	Верхний турбулизатор 570
33	82190019	Нижний турбулизатор 412
33	82190020	Нижний турбулизатор 572
34	82197724	Набор крепежных деталей теплообменника котла
35	82198957	Пакет винтов для дверцы топки
39	82198811	Обшивка в сборе 5 секц.
39	82198812	Обшивка в сборе 6 секц.
39	82198813	Обшивка в сборе 7 секц.
39	82198814	Обшивка в сборе 8 секц.
39	82198815	Обшивка в сборе 9 секц.
100	97505025	Металлическая щетка 60х95
101	97505076	Стержень щетки 1000 мм
101	97505060	Стержень щетки 1300 мм

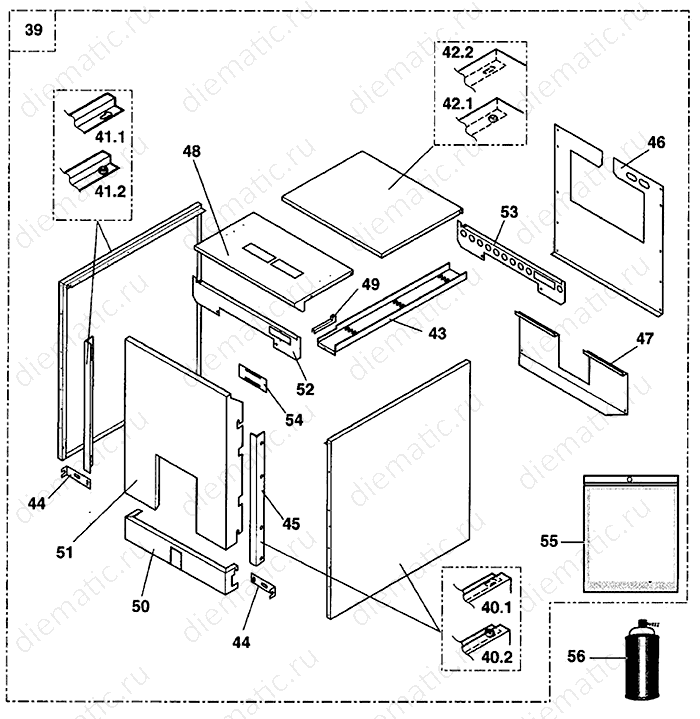

Обшивка

Поз.	Артикул	Наименование
39	82198810	Обшивка в сборе 4 секц.
39	82198811	Обшивка в сборе 5 секц.
39	82198812	Обшивка в сборе 6 секц.
39	82198813	Обшивка в сборе 7 секц.
39	82198814	Обшивка в сборе 8 секц.
39	82198815	Обшивка в сборе 9 секц.
40,1	82198885	Боковая правая панель 4 секц. - с 02/94
40.1	82198887	Боковая правая панель 6 секц. - с 02/94
40.1	82198888	Боковая правая панель 7 секц. - с 02/94
40.1	82198889	Боковая правая панель 8 секц. - с 02/94
40.1	82198890	Боковая правая панель 9 секц. - с 02/94
40.1	82198886	Боковая правая панель 5 секц. - с 02/94
40.2	82198829	Боковая правая панель 4 секц. - до 02/94
40.2	82198830	Боковая правая панель 5 секц. - до 02/94
40.2	82198831	Боковая правая панель 6 секц. - до 02/94
40.2	82198832	Боковая правая панель 7 секц. - до 02/94
40.2	82198833	Боковая правая панель 8 секц. - до 02/94
40.2	82198834	Боковая правая панель 9 секц. - до 02/94
41.1	82198879	Боковая левая панель 4 секц. - с 02/94
41.1	82198881	Боковая левая панель 6 секц. - с 02/94
41.1	82198883	Боковая левая панель 8 секц. - с 02/94
41.1	82198884	Боковая левая панель 9 секц. - с 02/94
41.1	82198880	Боковая левая панель 5 секц. - с 02/94
41.1	82198882	Боковая левая панель 7 секц. - с 02/94
41.2	82198823	Боковая левая панель 4 секц. - до 02/94
41.2	82198824	Боковая левая панель 5 секц. - до 02/94
41.2	82198825	Боковая левая панель 6 секц. - до 02/94
41.2	82198826	Боковая левая панель 7 секц. - до 02/94
41.2	82198827	Боковая левая панель 8 секц. - до 02/94
41.2	82198828	Боковая левая панель 9 секц. - до 02/94
42.1	82198867	Задняя крышка 4 секц. - с 02/94
42.1	82198868	Задняя крышка 5 секц. - с 02/94
42.1	82198869	Задняя крышка 6 секц. - с 02/94
42.1	82198870	Задняя крышка 7 секц. - с 02/94
42.1	82198872	Задняя крышка 9 секц. - с 02/94
42.1	82198871	Задняя крышка 8 секц. - с 02/94
42.2	82190522	Задняя крышка 4 эл. - до 02/94
42.2	82190524	Задняя крышка 6 эл. - до 02/94
42.2	82190525	Задняя крышка 7 эл. - до 02/94
42.2	82190526	Задняя крышка 8 эл. - до 02/94
42.2	82190523	Задняя крышка 5 эл. - до 02/94
42.2	82190527	Задняя крышка 9 эл. - до 02/94
43	82198047	Кабельный канал 4 секц.
43	82198051	Кабельный канал 8 секц.
43	82198052	Кабельный канал 9 секц.
43	82198048	Кабельный канал 5 секц.
43	82198049	Кабельный канал 6 секц.
43	82198050	Кабельный канал 7 секц.
44	82198010	Передняя лапка
45	82198053	Лист для защиты изоляции
46	82198816	Задняя верхняя панель в сборе
47	82198062	Задняя нижняя панель
48	82198809	Передняя крышка
49	97550187	Резиновая профилированная деталь для прохода кабелей
50	82191021	Нижняя маска -рамочка
51	82191000	Передняя панель
52	82198012	Верхний передний крепежный уголок
53	82198835	Верхний задний крепежный уголок
54	82198066	Заглушка кабельного канала
55	82197725	Пакет с крепежными деталями для обшивки
56	94345102	Аэрозольный баллон краски темно-серый RAL 7016
56	94345104	Аэрозольный баллон для мелкой покраски - цвет слоновой кости

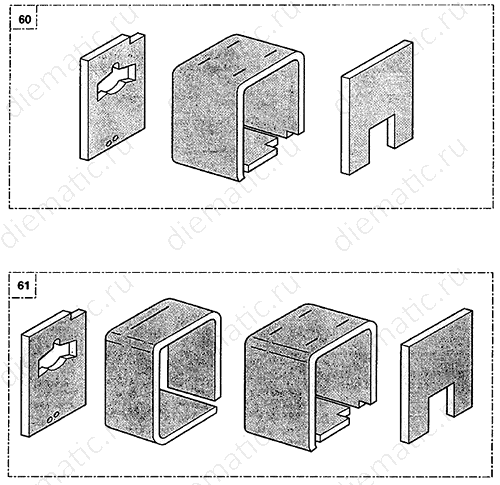

Изоляция

Поз.	Артикул	Наименование
60	82198935	Изоляция теплообменника в сборе 4 эл.
60	82198937	Изоляция теплообменника в сборе 6 эл.
60	82198938	Изоляция теплообменника в сборе 7 эл.
60	82198936	Изоляция теплообменника в сборе 5 эл.
61	82198939	Изоляция теплообменника в сборе 8 эл.
61	82198940	Изоляция теплообменника в сборе 9 эл.

Панель управления Diematic-m

Поз.	Артикул	Наименование
169	82198987	Панель Diematic-m (BP23) управления в сборе
170	82190506	Основание панели
171	82190500	Крышка в сборе
172	82190503	Лицевая часть панели в сборе
173	88055553	Лицевая часть панели с органами управления
174	82195180	Гибкая соединительная перемычка для лицевой панели
175	97525167	Створка
176	82190509	Боковая крышка
177	97550142	Боковой щит
178	82198059	Защитная крышка для карт
179	82198988	Дополнительный модуль в сборе
180	95365150	Плоский термометр
181	95325103	Выключатель "тест STB (защитный термостат)"
182	95325156	Выключатель TEST
183	85000032	Защитный термостат 110 °С
184	85000002	Регулировочный термостат 30-90°C
185	82188973	Ручка регулировки + упор
186	95340074	Плавкий предохранитель 5 АТ
186	95340249	Плавкий предохранитель 6,3 АТ
187	96550023	Держатель пл. предохранителя (2.8х0.5)
187	96550069	Держатель пл. предохранителя 6,3 АТ (4.8х0.5)
188	95216258	Индикатор 220 В серия 21
189	95216213	Красное стекло серия 57
190	82198995	Силовая плата в сборе
190	82198995	Силовая плата в сборе
191	82197737	Элементы разъемов силовой платы №. 8219-5151
192	82194923	Электрическая плата панели
193	82194918	Кабель горелки
194	95317384	4-контактный вилочный разъем кабеля горелки
195	95317395	7-контактный вилочный разъем кабеля горелки
195	95317395	7-контактный вилочный разъем кабеля горелки
196	82198964	Кабельный зажим в сборе
197	95365488	Датчик наружной температуры AF40
198	95365491	Датчик KVT 40 дл. 2 м
199	82197736	Пакет с крепежными деталями для панели управления
200	88055576	Плата для 1 смесительного контура
201	82184720	Разъем для карты № 8805-5576
202	88055575	Плата для 2 смесительных контуров
203	82184721	Разъем для карты № 8805-5575
204	82184917	Кабели для плат 88055575/88055576 + термодатчик 1 ил
205	82198996	Электронная плата "каскад"
205	82198996	Электронная плата "каскад"
205	82198997	Электронная плата "каскад + 1 смесит. контур"
205	82198998	Электронная плата "каскад + 2 смесит. контур"
206	82194908	Пакет с разъемами для карты "каскад" №8219-8996
206	82197780	Пакет с разъемами для карты "каскад" № 8219-8998 +
206	82197779	Пакет с разъемами для карты "каскад" + 1 вентиль №82
209	82194922	Кабели для карты "каскад" 1 или 2 вентиля
210	95365315	Датчик подающей линии VF 20

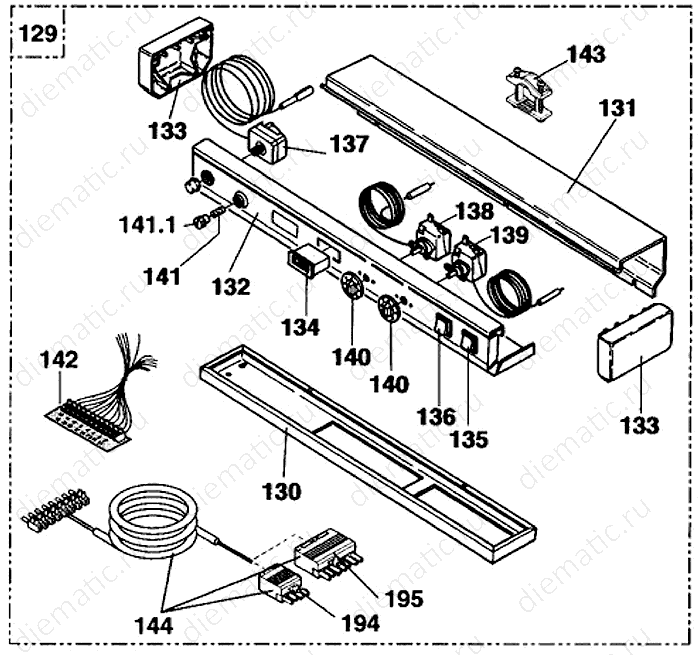

Стандартная панель управления

Поз.	Артикул	Наименование
129	82198978	Стандартная панель управления в сборе
130	82190508	Окрашенная опора панели управления
131	82190502	Верх
132	82198979	Лицевая часть стандартной панели управления
133	97550143	Боковая сторона
134	95365150	Плоский термометр
135	95325156	Выключатель TEST
136	85000035	Двухпозиционный переключатель
137	85000032	Защитный термостат 110 °С
138	95363348	Регулировочный термостат 30°-90°С
139	85000002	Регулировочный термостат 30-90°C
140	82198931	Ручка регулировки + упоры
141	95340074	Плавкий предохранитель 5 АТ
141	95340249	Плавкий предохранитель 6,3 АТ
141.1	96550023	Держатель пл. предохранителя (2.8х0.5)
142	82194907	Электрическая плата для панели
143	82198964	Кабельный зажим в сборе
144	82194905	Кабель горелки

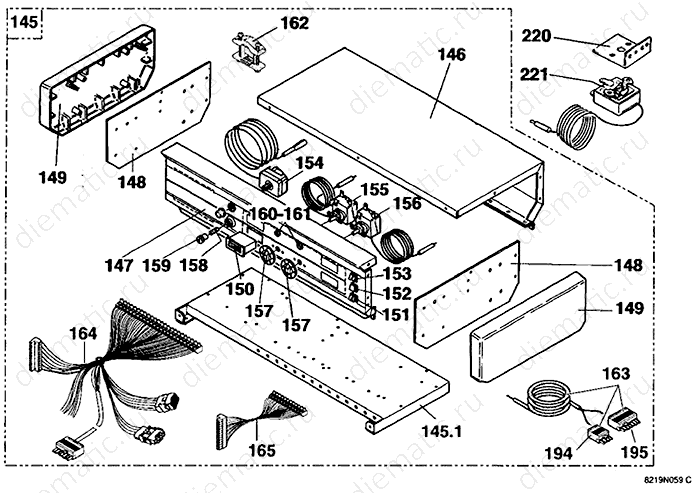

145	82198961	Панель управления GT300E в сборе
145.1	82190506	Основание панели
146	82190500	Крышка в сборе
147	82198951	Лицевая часть панели
148	82190509	Боковая крышка
149	97550142	Боковой щит
150	95365150	Плоский термометр
151	95325156	Выключатель TEST
152	85000035	Двухпозиционный переключатель
153	95325103	Выключатель "тест STB (защитный термостат)"
154	85000032	Защитный термостат 110 °С
155	95363348	Регулировочный термостат 30°-90°С
156	85000002	Регулировочный термостат 30-90°C
157	82198931	Ручка регулировки + упоры
158	95340074	Плавкий предохранитель 5 АТ
158	95340249	Плавкий предохранитель 6,3 АТ
159	96550023	Держатель пл. предохранителя (2.8х0.5)
159	96550069	Держатель пл. предохранителя 6,3 АТ (4.8х0.5)
160	95216258	Индикатор 220 В серия 21
161	95216213	Красное стекло серия 57
162	82198964	Кабельный зажим в сборе
163	82194902	Кабель горелки
164	82194900	Набор GT 300 Е BP 22
165	82194901	Набор термодатчиков
186	95340249	Плавкий предохранитель 6,3 АТ
187	96550069	Держатель пл. предохранителя 6,3 АТ (4.8х0.5)
194	95317384	4-контактный вилочный разъем кабеля горелки
195	95317395	7-контактный вилочный разъем кабеля горелки
220	88018026	Опора ограничительного термостата
221	83304700	Ограничительный термостат 95°С
221	95363363	Ограничительный термостат 110°С
