Запасные части к котлам
De Dietrich DTG 220 ECONOX/II

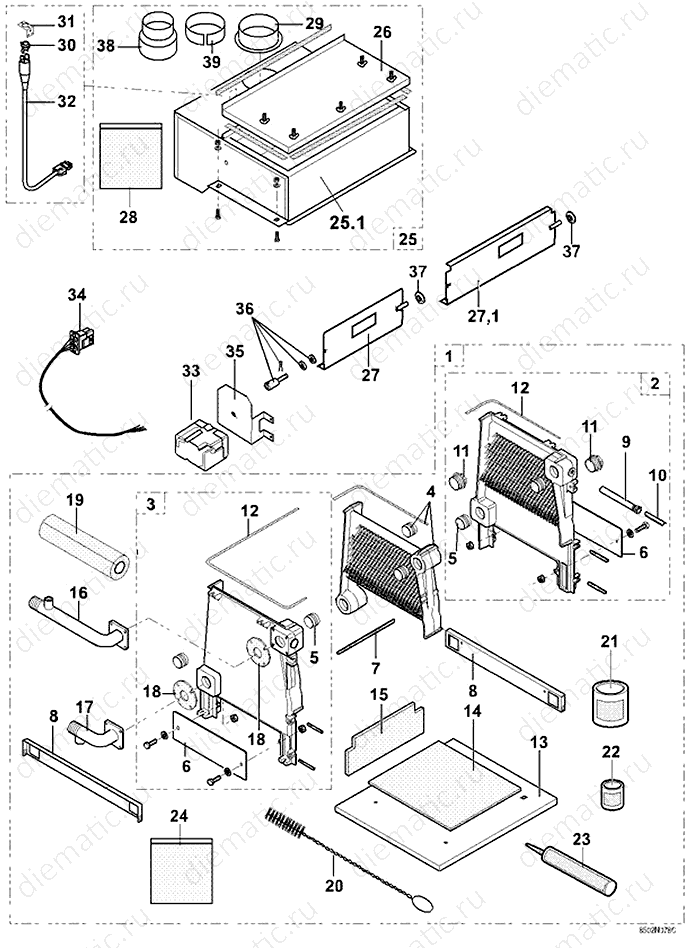

Корпус котла + Предохранитель

Поз.	Артикул	Наименование
1	83688972	Теплообменник котла - 6 секционные котлы
1	83778910	Теплообменник котла - 7 секционные котлы
1	83778911	Теплообменник котла - 8 секционные котлы
1	83778912	Теплообменник котла - 9 секционные котлы
1	83778913	Теплообменник котла - 10 секционные котлы
1	83778914	Теплообменник котла - 11 секционные котлы
1	83778915	Теплообменник котла - 12 секционные котлы
1	83778916	Теплообменник котла - 13 секционные котлы
1	83778917	Теплообменник котла - 14 секционные котлы
2	83775500	Боковая правая секция в сборе
3	83775501	Боковая левая секция в сборе
4	83775502	Промежуточная секция
5	83770547	Ниппель Ø 44
6	83778920	Закрывающая пластина в сборе
7	83775620	Сборочная шпилька M8 - Длина 490 мм
7	83775503	Сборочная шпилька M8 - Длина 580 мм
7	83775504	Сборочная шпилька M8 - Длина 660 мм
7	83775505	Сборочная шпилька M8 - Длина 750 мм
7	83775506	Сборочная шпилька M8 - Длина 830 мм
7	83775507	Сборочная шпилька M8 - Длина 910 мм
7	83775508	Сборочная шпилька M8 - Длина 1000 мм
7	83775509	Сборочная шпилька M8 - Длина 1080 мм
7	83775510	Сборочная шпилька M8 - Длина 1170 мм
8	83778726	Крепежная поперечина в сборе - Длина 160 мм
9	95365611	Приемная гильза ½" 160 мм
10	95365613	Разделитель приемной гильзы
11	94950249	Заглушка № 290 - 1 ½''
12	95046127	Клейкий шнур Ø10 (1м)
13	85028544	Основание в сборе - 6 секционные котлы
13	83778904	Основание в сборе - 7 секционные котлы
13	83778905	Основание в сборе - 8 секционные котлы
13	83778906	Основание в сборе - 9-10 секционные котлы
13	83778907	Основание в сборе - 11-12 секционные котлы
13	83778908	Основание в сборе - 13-14 секционные котлы
14	97550726	Теплоизоляция под горелкой для - 6 секционные котлы
14	97550727	Теплоизоляция под горелкой для - 7 секционные котлы
14	97550728	Теплоизоляция под горелкой для - 8 секционные котлы
14	97550729	Теплоизоляция под горелкой для - 9 секционные котлы
14	97550730	Теплоизоляция под горелкой для - 10 секционные котлы
14	97550731	Теплоизоляция под горелкой для - 11 секционные котлы
14	97550732	Теплоизоляция под горелкой для - 12 секционные котлы
14	97550733	Теплоизоляция под горелкой для - 13 секционные котлы
14	97550734	Теплоизоляция под горелкой для - 14 секционные котлы
15	97550716	Задняя теплоизоляция - 6 секционные котлы
15	97550717	Задняя теплоизоляция - 7 секционные котлы
15	97550718	Задняя теплоизоляция - 8 секционные котлы
15	97550719	Задняя теплоизоляция - 9 секционные котлы
15	97550720	Задняя теплоизоляция - 10 секционные котлы
15	97550721	Задняя теплоизоляция - 11 секционные котлы
15	97550722	Задняя теплоизоляция - 12 секционные котлы
15	97550723	Задняя теплоизоляция - 13 секционные котлы
15	97550724	Задняя теплоизоляция - 14 секционные котлы
16	97549668	Труба подающей линии
17	97549660	Обратная труба - 6-7-8 секционные котлы
17	97549670	Обратная труба - 9-10 секционные котлы
17	97549671	Обратная труба - 11-12 секционные котлы
17	97549672	Обратная труба - 13-14 секционные котлы
18	97550189	Прокладка для фланца
19	83774091	Теплоизоляция подающей трубы
20	96960228	Нейлоновая щетка 22 X 11 дл. 500 мм
21	300007460	Мастика W1000-310ML
22	94305027	Смазка для ниппеля - 300 г
23	94285066	Паста-герметик PERMABOND A1044
24	83775534	Набор крепежных деталей теплообменника котла
25	85021517	Стабилизатор тяги в сборе для - 6 секционные котлы
25	85021518	Стабилизатор тяги в сборе для - 7 секционные котлы
25	85021519	Стабилизатор тяги в сборе для - 8 секционные котлы
25	85021520	Стабилизатор тяги в сборе для - 9 секционные котлы
25	85021521	Стабилизатор тяги в сборе для - 10 секционные котлы
25	85021522	Стабилизатор тяги в сборе для - 11 секционные котлы
25	85021523	Стабилизатор тяги в сборе для - 12 секционные котлы
25	85021524	Стабилизатор тяги в сборе для - 13 секционные котлы
25	85021525	Стабилизатор тяги в сборе для - 14 секционные котлы
25.1	85021548	Окрашенный стабилизатор тяги - 6 секционные котлы
25.1	85021549	Окрашенный стабилизатор тяги - 7 секционные котлы
25.1	85021550	Окрашенный стабилизатор тяги - 8 секционные котлы
25.1	85021551	Окрашенный стабилизатор тяги - 9 секционные котлы
25.1	85021552	Окрашенный стабилизатор тяги - 10 секционные котлы
25.1	85021553	Окрашенный стабилизатор тяги - 11 секционные котлы
25.1	85021554	Окрашенный стабилизатор тяги - 12 секционные котлы
25.1	85021555	Окрашенный стабилизатор тяги - 13 секционные котлы
25.1	85021556	Окрашенный стабилизатор тяги - 14 секционные котлы
26	85025529	Лючок для ревизии - 6 секционные котлы
26	85025500	Лючок для ревизии - 7 секционные котлы
26	85025501	Лючок для ревизии - 8 секционные котлы
26	85025502	Лючок для ревизии - 9 секционные котлы
26	85025503	Лючок для ревизии - 10 секционные котлы
26	85025504	Лючок для ревизии - 11 секционные котлы
26	85025505	Лючок для ревизии - 12 секционные котлы
26	85025506	Лючок для ревизии - 13 секционные котлы
26	85025507	Лючок для ревизии - 14 секционные котлы
27	83681533	Отсечная заслонка - 13 секционные котлы
27	83681526	Отсечная заслонка - 6 секционные котлы
27	83681527	Отсечная заслонка - 7 секционные котлы
27	83681528	Отсечная заслонка - 8 секционные котлы
27	83681529	Отсечная заслонка - 9 секционные котлы
27	83681530	Отсечная заслонка - 10 секционные котлы
27	83681531	Отсечная заслонка - 11 секционные котлы
27	83681532	Отсечная заслонка - 12 секционные котлы
27.1	85021537	Отсечная заслонка - 14 секционные котлы
28	83778708	Пакет с крепежными деталями стабилизатора тяги
29	97581503	Патрубок уходящих газов Ø150
29	83778146	Патрубок уходящих газов Ø225
30	95363357	Ограничительный термостат 65 °С
31	83758077	Крепежный уголок
32	85024917	Электрическая цепь датчика тяги + датчик тяги
33	95100254	Двигатель заслонки OBT.STA13BO
34	85024911	Электрическая цепь заслонки
35	83688113	Опора двигателя заслонки
36	97560058	Ось двигателя заслонки
37	97560206	Подшипник заслонки
38	97581939	Переходная муфта Ø 180 / 160
39	83778226	Переходное кольцо с Ø 225 на 220

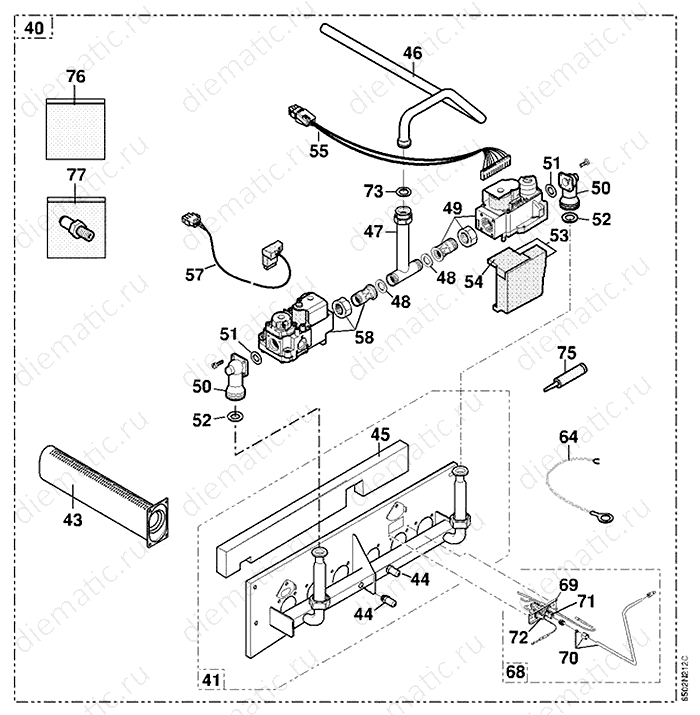

Газовая линия 6-13 элементов

Поз.	Артикул	Наименование
40	85025580	Газовый тракт в сборе - 6 секционные котлы
40	85025581	Газовый тракт в сборе - 7 секционные котлы
40	85025582	Газовый тракт в сборе - 8 секционные котлы
40	85025583	Газовый тракт в сборе - 9 секционные котлы
40	85025584	Газовый тракт в сборе - 10 секционные котлы
40	85025585	Газовый тракт в сборе - 11 секционные котлы
40	85025586	Газовый тракт в сборе - 12 секционные котлы
40	85025587	Газовый тракт в сборе - 13 секционные котлы
41	85025596	Опора горелки - 13 секционные котлы
41	85025589	Опора горелки - 6 секционные котлы
41	85025590	Опора горелки - 7 секционные котлы
41	85025591	Опора горелки - 8 секционные котлы
41	85025592	Опора горелки - 9 секционные котлы
41	85025593	Опора горелки - 10 секционные котлы
41	85025594	Опора горелки - 11 секционные котлы
41	85025595	Опора горелки - 12 секционные котлы
43	83688783	Горелка WORGAS
44	95360220	Отвод для измерения давления
45	85025598	Теплоизоляция выдвигаемой горелки - 6 секционные котлы
45	85025599	Теплоизоляция выдвигаемой горелки - 7 секционные котлы
45	85025600	Теплоизоляция выдвигаемой горелки - 8 секционные котлы
45	85025601	Теплоизоляция выдвигаемой горелки - 9 секционные котлы
45	85025602	Теплоизоляция выдвигаемой горелки - 10 секционные котлы
45	85025603	Теплоизоляция выдвигаемой горелки - 11 секционные котлы
45	85025604	Теплоизоляция выдвигаемой горелки - 12 секционные котлы
45	85025605	Теплоизоляция выдвигаемой горелки - 13 секционные котлы
45	85025641	Теплоизоляция выдвигаемой горелки - 6 секционные котлы
45	85025642	Теплоизоляция выдвигаемой горелки - 7 секционные котлы
45	85025643	Теплоизоляция выдвигаемой горелки - 8 секционные котлы
45	85025644	Теплоизоляция выдвигаемой горелки - 9 секционные котлы
45	85025645	Теплоизоляция выдвигаемой горелки - 10 секционные котлы
45	85025646	Теплоизоляция выдвигаемой горелки - 11 секционные котлы
45	85025647	Теплоизоляция выдвигаемой горелки - 12 секционные котлы
45	85025648	Теплоизоляция выдвигаемой горелки - 13 секционные котлы
46	97549040	Труба подачи газа - 6 секционные котлы
46	97549041	Труба подачи газа - 7-8-9 секционные котлы
46	97549042	Труба подачи газа - 10-11-12 секционные котлы
46	97549043	Труба подачи газа - 13-14 секционные котлы
47	97549353	Соединительная труба
48	95013062	Прокладка Ø 30 x 21 x 2
49	85024704	Газовый клапан (1 ступень) Honeywell CVI L VK4100C
50	97549889	Фланец-колено LOVATO для клапана VK4105C1066
51	95023306	Тороидальная прокладка 27.7 x 22.7 x 2.5
52	97550196	Прокладка 27.2 x 16 x 3
53	85025578	Предохранительное устройство в сборе -Honeywell S
54	95365259	Крышка программного блока HO 45900431004
55	85024922	Цепь панель управления - программный блок
57	85024923	Электрическая цепь (от 6 до 13 секций)
58	85024705	Газовый клапан (2 ступень) Honeywell VK4105C1066 i
64	85024916	Провод замыкания на корпус
68	85025640	Запальная горелка в сборе (без сопла зап. горелки и
70	85025579	Подводящая трубка запальной горелки
73	95013064	Прокладка Ø 32 x 44 x 2
75	88008961	Клей 1000 (баночка 100 мл)
77	200003390	Набор для переоборудования на пропан GC193 6A14
77	85027183	Набор для переоборудования на природный газ H/E -
77	85027184	Набор для переоборудования на природный газ H/E -
77	85027185	Набор для переоборудования на природный газ H/E -
77	85027186	Набор для переоборудования на природный газ H/E -
77	85027187	Набор для переоборудования на природный газ H/E -
77	85027188	Набор для переоборудования на природный газ H/E -
77	85027189	Набор для переоборудования на природный газ H/E -
77	85027190	Набор для переоборудования на природный газ H/E -
77	85027174	Набор для переоборудования на природный газ L/LL
77	85027175	Набор для переоборудования на природный газ L/LL
77	85027176	Набор для переоборудования на природный газ L/LL
77	85027177	Набор для переоборудования на природный газ L/LL
77	85027178	Набор для переоборудования на природный газ L/LL
77	85027179	Набор для переоборудования на природный газ L/LL
77	85027180	Набор для переоборудования на природный газ L/LL
77	85027181	Набор для переоборудования на природный газ L/LL
77	85027230	Набор для переоборудования GZ35 (Польша)

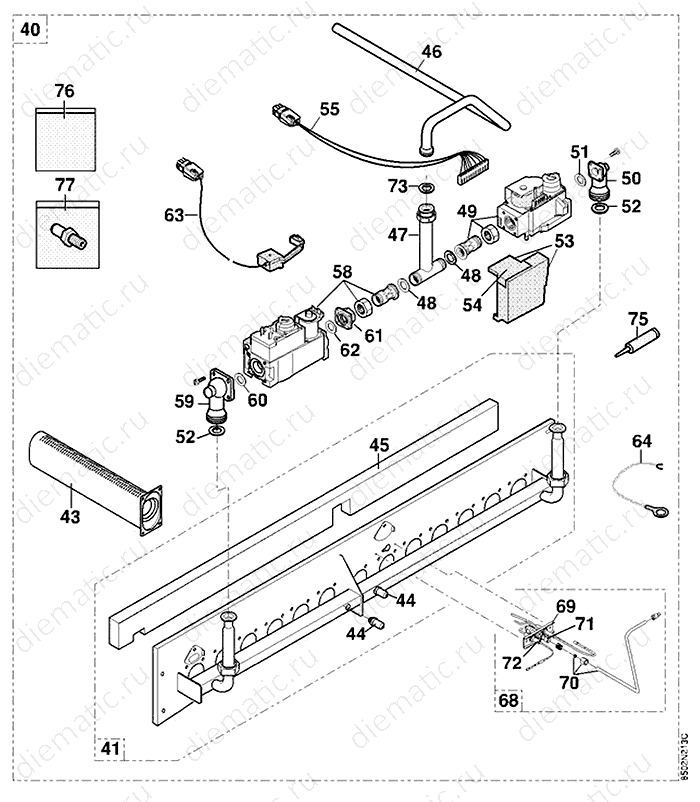

Газовая линия 14 элементов

Поз.	Артикул	Наименование
40	85025588	Газовый тракт в сборе - 14 секционные котлы
41	85025597	Опора горелки - 14 секционные котлы
43	83688783	Горелка WORGAS
44	95360220	Отвод для измерения давления
45	85025606	Теплоизоляция выдвигаемой горелки - 14 секционные котлы
45	85025649	Теплоизоляция выдвигаемой горелки - 14 секционные котлы
46	97549043	Труба подачи газа - 13-14 секционные котлы
47	97549353	Соединительная труба
48	95013062	Прокладка Ø 30 x 21 x 2
49	85024704	Газовый клапан (1 ступень) Honeywell CVI L VK4100C
50	97549889	Фланец-колено LOVATO для клапана VK4105C1066
51	95023306	Тороидальная прокладка 27.7 x 22.7 x 2.5
52	97550196	Прокладка 27.2 x 16 x 3
53	85025578	Предохранительное устройство в сборе -Honeywell S
54	95365259	Крышка программного блока HO 45900431004
55	85024922	Цепь панель управления - программный блок
58	85024706	Газовый клапан (2 ступень) Honeywell VR4605CB1033
59	97549839	Фланец-колено LOVATO
60	97550178	Прокладка 21x30x2
61	97549231	Фланец прямой ½"
62	97580632	Тороидальное уплотнение
63	85024901	Электрическая цепь (14 секционные котлы)
64	85024916	Провод замыкания на корпус
68	85025640	Запальная горелка в сборе (без сопла зап. горелки и
70	85025579	Подводящая трубка запальной горелки
73	95013064	Прокладка Ø 32 x 44 x 2
75	88008961	Клей 1000 (баночка 100 мл)
77	200003390	Набор для переоборудования на пропан GC193 6A14
77	85027191	Набор для переоборудования на природный газ H/E -
77	85027182	Набор для переоборудования на природный газ L/LL
77	85027230	Набор для переоборудования GZ35 (Польша)

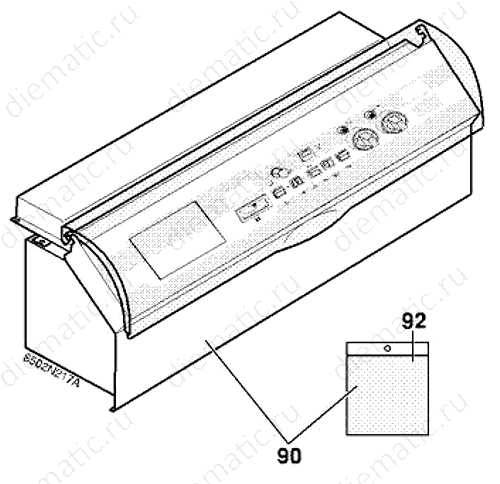

Панель управления К

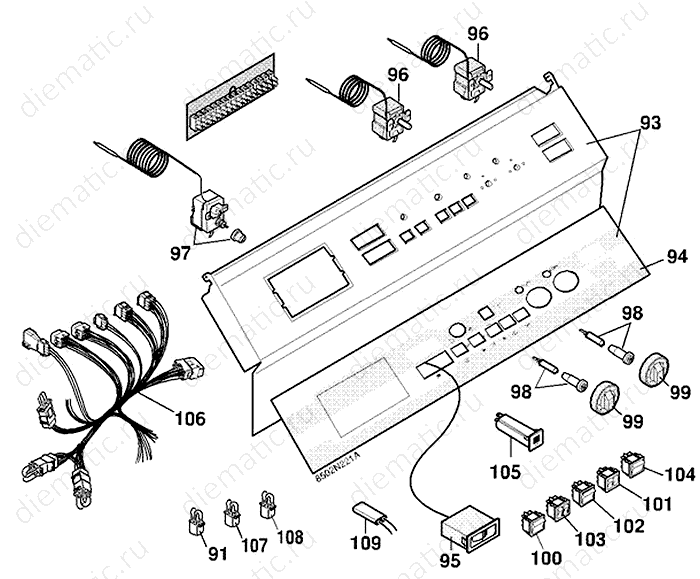

Панель управления К + компоненты

Поз.	Артикул	Наименование
90	85028751	Устройство управления
91	83774937	Перемычка разъема ССЕ
92	85025519	Крепеж панели управления
93	85025518	Опора лицевой части + Пленка панели управления
94	94210705	Пленка панели управления
95	95365157	Плоский термометр G.M.
96	85000002	Регулировочный термостат 30-90°C
97	85000032	Защитный термостат 110 °С
98	95216281	Зеленый круглый индикатор
99	85555501	Ручка регулировки + упор
100	95325027	Двухпозиционный переключатель зеленого цвета Вк
101	95325102	Кнопка ручного сброса блокировки
102	95325103	Выключатель "тест STB (защитный термостат)"
103	85000034	Переключатель Test
104	85000035	Двухпозиционный переключатель
105	95340288	Предохранитель 4A TS710/4A
106	85024921	Кабельный жгут панель K
107	85024913	Перемычка разъема заслонки СО
108	83774917	Соединительная перемычка TAF
109	83504805	Фильтр подавления помех

Панель управления Diematic-m Delta

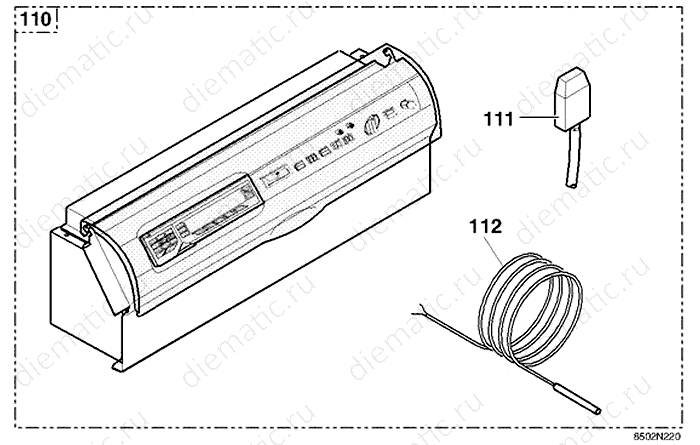

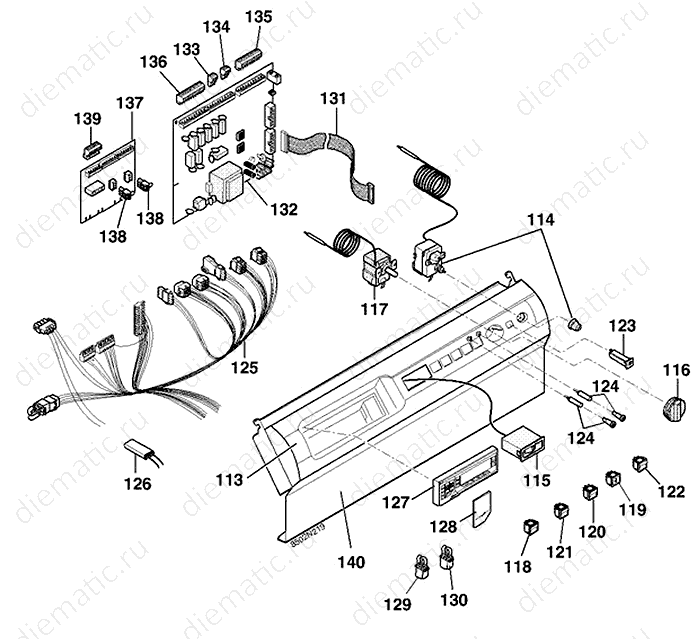

Панель управления Diematic-m Delta + компоненты

Поз.	Артикул	Наименование
110	85028752	Устройство управления
111	95365488	Датчик наружной температуры AF40
112	95365491	Датчик KVT 40 дл. 2 м
113	97525010	Лицевая часть цвета слоновой кости
114	85000032	Защитный термостат 110 °С
115	95365157	Плоский термометр G.M.
116	82188973	Ручка регулировки + упор
117	85000002	Регулировочный термостат 30-90°C
118	95325027	Двухпозиционный переключатель зеленого цвета Вк
119	95325102	Кнопка ручного сброса блокировки
120	85000034	Переключатель Test
121	85000035	Двухпозиционный переключатель
122	85000035	Двухпозиционный переключатель
123	95340288	Предохранитель 4A TS710/4A
124	95216281	Зеленый круглый индикатор
125	85024920	Кабельный жгут
126	85024805	Фильтр подавления помех
127	88055601	Модуль Diematic-m Delta новый
128	97509021	Дверца 8199-4021
129	83774917	Соединительная перемычка TAF
130	85024913	Перемычка разъема заслонки СО
131	82275180	Соединительная перемычка дл. 1000
132	88055602	Плата ЦП Diematic-m Delta новая
133	81994921	3-контактный разъем вспомогательного насоса
134	81994923	3-контактный разъем насоса
135	81994925	9-контактный разъем
136	82274905	10-контактный разъем D-m D
137	88055604	Плата питания новая
138	81994926	3-контактный установленный разъем
139	81994924	6-контактный разъем питания
140	85025561	Опора лицевой части

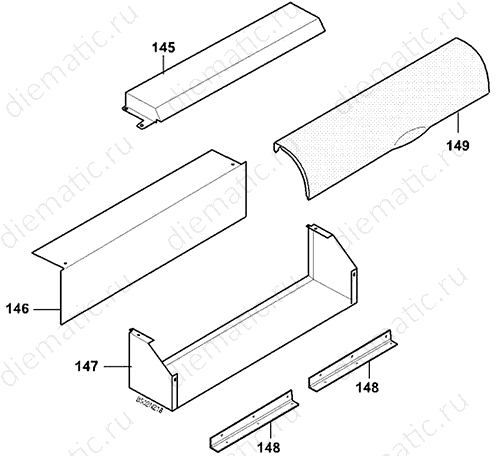

Защитный кожух панели управления K - Diematic-m Delta

Изоляция корпуса котла

Поз.	Артикул	Наименование
145	85025558	Защитная крышка - Панель управления K
146	85028625	Опора для плат
147	85028778	Опора панели в сборе
148	85025560	Рояльные петли (2 штуки)
149	83875556	Крышка

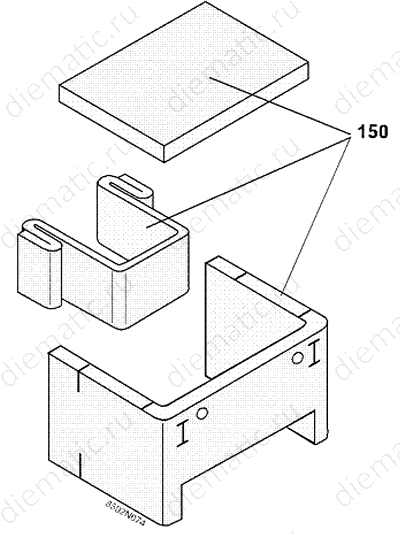

150	83778610	Теплоизоляция в сборе - 6 секционные котлы
150	83778931	Комплект теплоизоляции теплообменника котла для - 7 секционные котлы
150	83778932	Комплект теплоизоляции теплообменника котла для - 8 секционные котлы
150	83778933	Комплект теплоизоляции теплообменника котла для - 9 секционные котлы
150	83778934	Комплект теплоизоляции теплообменника котла для - 10 секционные котлы
150	83778935	Комплект теплоизоляции теплообменника котла для - 11 секционные котлы
150	83778936	Комплект теплоизоляции теплообменника котла для - 12 секционные котлы
150	83778937	Комплект теплоизоляции теплообменника котла для - 13 секционные котлы
150	83778938	Комплект теплоизоляции теплообменника котла для - 14 секционные котлы

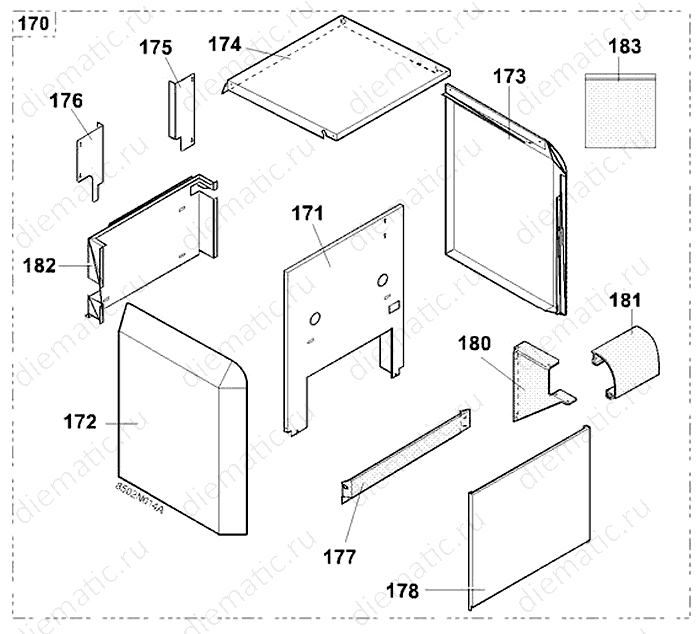

Обшивка

Поз.	Артикул	Наименование
170	85025548	Обшивка в сборе, 6 секций
170	85025549	Обшивка в сборе - 7 секционные котлы
170	85025550	Обшивка в сборе - 8 секционные котлы
170	85025551	Обшивка в сборе - 9 секционные котлы
170	85025552	Обшивка в сборе - 10 секционные котлы
170	85025553	Обшивка в сборе - 11 секционные котлы
170	85025554	Обшивка в сборе - 12 секционные котлы
170	85025555	Обшивка в сборе - 13 секционные котлы
170	85025556	Обшивка в сборе - 14 секционные котлы
171	85028577	Передняя панель - 14 секционные котлы
171	85028569	Передняя панель - 6 секционные котлы
171	85028570	Передняя панель - 7 секционные котлы
171	85028571	Передняя панель - 8 секционные котлы
171	85028572	Передняя панель - 9 секционные котлы
171	85028573	Передняя панель - 10 секционные котлы
171	85028574	Передняя панель - 11 секционные котлы
171	85028575	Передняя панель - 12 секционные котлы
171	85028576	Передняя панель - 13 секционные котлы
172	85028592	Левая боковая панель в сборе
173	85028593	Правая боковая панель в сборе
174	85020502	Верхняя панель - 6 секционные котлы
174	85020503	Верхняя панель - 7 секционные котлы
174	85020504	Верхняя панель - 8 секционные котлы
174	85020505	Верхняя панель - 9-10 секционные котлы
174	85020506	Верхняя панель - 11-12 секционные котлы
174	85020507	Верхняя панель - 13-14 секционные котлы
175	85028029	Задняя верхняя правая панель - 6-7-8-10-12-14 секционные котлы
175	85028030	Задняя верхняя правая панель - 9-11-13 секционные котлы
176	85028031	Задняя верхняя левая панель
177	85020536	Передняя верхняя панель - 6 секционные котлы
177	85020537	Передняя верхняя панель - 7 секционные котлы
177	85020538	Передняя верхняя панель - 8 секционные котлы
177	85020539	Передняя верхняя панель - 9-10 секционные котлы
177	85020540	Передняя верхняя панель - 11-12 секционные котлы
177	85020541	Передняя верхняя панель - 13-14 секционные котлы
178	85028594	Передняя нижняя панель - 6 секционные котлы
178	85028595	Передняя нижняя панель - 7 секционные котлы
178	85028596	Передняя нижняя панель - 8 секционные котлы
178	85028597	Передняя нижняя панель - 9-10 секционные котлы
178	85028598	Передняя нижняя панель - 11-12 секционные котлы
178	85028599	Передняя нижняя панель - 13-14 секционные котлы
180	85028014	Опора дополнительной детали
181	85020518	Дополнительная деталь - 7 секционные котлы
181	85020519	Дополнительная деталь - 8 секционные котлы
181	85020520	Дополнительная деталь - 9-10 секционные котлы
181	85020521	Дополнительная деталь - 11-12 секционные котлы
181	85020522	Дополнительная деталь - 13-14 секционные котлы
182	85028097	Задняя нижняя панель для - 6 секционные котлы
182	83778172	Задняя нижняя панель для - 7 секционные котлы
182	83778173	Задняя нижняя панель для - 8 секционные котлы
182	83778174	Задняя нижняя панель для - 9 секционные котлы
182	83778175	Задняя нижняя панель для - 10 секционные котлы
182	83778176	Задняя нижняя панель для - 11 секционные котлы
182	83778177	Задняя нижняя панель для - 12 секционные котлы
182	83778178	Задняя нижняя панель для - 13 секционные котлы
182	83778179	Задняя нижняя панель для - 14 секционные котлы
183	83778702	Пакет с набором винтов для обшивки

Смотрите также: Запасные части к котлам De Dietrich GT 300/II Запасные части к котлам De Dietrich GT 400 Запасные части к котлам De Dietrich GT 430 Запасные части к котлам De Dietrich GT 530 Запасные части к котлам De Dietrich GT 300 Запасные части к котлам De Dietrich GTE 500 Запасные части к котлам De Dietrich DTG 210 NEZ Запасные части к котлам De Dietrich DTG 220 ECONOX Запасные части к котлам De Dietrich DTG 220 ECONOX/II Запасные части к котлам De Dietrich DTG 230 ECONOX Запасные части к котлам De Dietrich DTG 250 Запасные части к котлам De Dietrich DTG 250 NEZ Запасные части к котлам De Dietrich DTG 320 ECONOX Запасные части к котлам De Dietrich DTG 330 ECONOX Запасные части к котлам De Dietrich DTG 350 NEZ/Diematic
