Запасные части к котлам
De Dietrich DTG 210 NEZ

Корпус котла + Предохранитель

Поз.	Артикул	Наименование
1	83775500	Боковая правая секция в сборе
2	83775501	Боковая левая секция в сборе
3	83775502	Промежуточная секция
4	83770547	Ниппель Ø 44
5	83778920	Закрывающая пластина в сборе
6	83775620	Сборочная шпилька M8 - Длина 490 мм
6	83775503	Сборочная шпилька M8 - Длина 580 мм
6	83775506	Сборочная шпилька M8 - Длина 830 мм
6	83775508	Сборочная шпилька M8 - Длина 1000 мм
6	83775509	Сборочная шпилька M8 - Длина 1080 мм
6	83775507	Сборочная шпилька M8 - Длина 910 мм
6	83775510	Сборочная шпилька M8 - Длина 1170 мм
6	83775504	Сборочная шпилька M8 - Длина 660 мм
6	83775505	Сборочная шпилька M8 - Длина 750 мм
7	83778726	Крепежная поперечина в сборе - Длина 160 мм
8	95365611	Приемная гильза ½" 160 мм
9	95365613	Разделитель приемной гильзы
10	94950249	Заглушка № 290 - 1 ½''
11	95046127	Клейкий шнур Ø10 (1м)
12	83688971	Основание в сборе 6 секций
12	83778906	Основание в сборе - 9-10 секционные котлы
12	83778907	Основание в сборе - 11-12 секционные котлы
12	83778908	Основание в сборе - 13-14 секционные котлы
12	83778904	Основание в сборе - 7 секционные котлы
12	83778905	Основание в сборе - 8 секционные котлы
13	97550726	Теплоизоляция под горелкой для - 6 секционные котлы
13	97550727	Теплоизоляция под горелкой для - 7 секционные котлы
13	97550733	Теплоизоляция под горелкой для - 13 секционные котлы
13	97550732	Теплоизоляция под горелкой для - 12 секционные котлы
13	97550734	Теплоизоляция под горелкой для - 14 секционные котлы
13	97550728	Теплоизоляция под горелкой для - 8 секционные котлы
13	97550729	Теплоизоляция под горелкой для - 9 секционные котлы
13	97550730	Теплоизоляция под горелкой для - 10 секционные котлы
13	97550731	Теплоизоляция под горелкой для - 11 секционные котлы
14	97550716	Задняя теплоизоляция - 6 секционные котлы
14	97550718	Задняя теплоизоляция - 8 секционные котлы
14	97550719	Задняя теплоизоляция - 9 секционные котлы
14	97550720	Задняя теплоизоляция - 10 секционные котлы
14	97550721	Задняя теплоизоляция - 11 секционные котлы
14	97550722	Задняя теплоизоляция - 12 секционные котлы
14	97550724	Задняя теплоизоляция - 14 секционные котлы
14	97550723	Задняя теплоизоляция - 13 секционные котлы
14	97550717	Задняя теплоизоляция - 7 секционные котлы
15	97549668	Труба подающей линии
16	97549660	Обратная труба - 6-7-8 секционные котлы
16	97549671	Обратная труба - 11-12 секционные котлы
16	97549670	Обратная труба - 9-10 секционные котлы
16	97549672	Обратная труба - 13-14 секционные котлы
17	97550189	Прокладка для фланца
18	83774091	Теплоизоляция подающей трубы
20	96960228	Нейлоновая щетка 22 X 11 дл. 500 мм
25	83771549	Стабилизатор тяги в сборе, 6-секц.
25	83771538	Стабилизатор тяги в сборе, 7-секц.
25	83771539	Стабилизатор тяги в сборе, 8-секц.
26	83778034	Передняя поперечина 6 секций
26	83778035	Передняя поперечина 7 секций
26	83778036	Передняя поперечина 8 секций
27	83688086	Крышка для осмотра
28	83771540	Стабилизатор тяги в сборе, 9-секц.
28	83771541	Стабилизатор тяги в сборе, 10-секц.
28	83771542	Стабилизатор тяги в сборе, 11-секц.
28	83771543	Стабилизатор тяги в сборе, 12-секц.
28	83771545	Стабилизатор тяги в сборе, 14-секц.
28	83771544	Стабилизатор тяги в сборе, 13-секц.
29	83775511	Лючок для ревизии - 9 секционные котлы
29	83775512	Лючок для ревизии - 10 секционные котлы
29	83775514	Лючок для ревизии - 12 секционные котлы
29	83775515	Лючок для ревизии - 13 секционные котлы
29	83775513	Лючок для ревизии - 11 секционные котлы
29	83775516	Лючок для ревизии - 14 секционные котлы
31	97581503	Патрубок уходящих газов Ø150
31	81168076	Патрубок уходящих газов Ø201
31	97581498	Патрубок уходящих газов Ø160
31	83778146	Патрубок уходящих газов Ø225
31	97581497	Патрубок уходящих газов Ø180
32	95363357	Ограничительный термостат 65 °С
33	83758077	Крепежный уголок
34	83774911	Электрический кабель+ датчик тяги
35	83681526	Отсечная заслонка - 6 секционные котлы
35	83681527	Отсечная заслонка - 7 секционные котлы
35	83681528	Отсечная заслонка - 8 секционные котлы
35	83681529	Отсечная заслонка - 9 секционные котлы
35a	83681530	Отсечная заслонка - 10 секционные котлы
35a	83681532	Отсечная заслонка - 12 секционные котлы
35a	83681533	Отсечная заслонка - 13 секционные котлы
35a	83681531	Отсечная заслонка - 11 секционные котлы
35a	83681534	Клапан выпуска отходящих газов + осевая консоль, 1
36	95100253	Двигатель отсечной заслонки
36a	83774928	Кабельный жгут
37	97581172	Опора двигателя
38	97560056	Ось двигателя
39	97560206	Подшипник заслонки

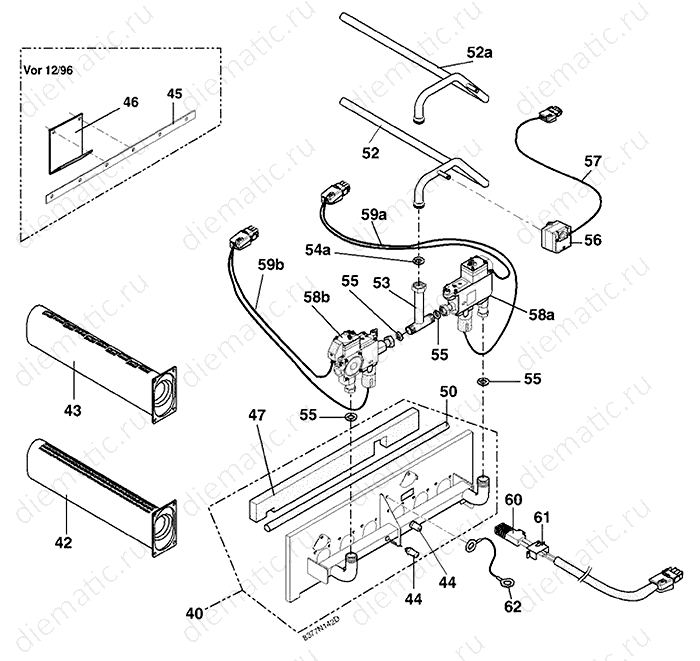

Газовая линия

Поз.	Артикул	Наименование
40	83775561	Держатель горелки, 7 секций FUR.
40	83775564	Держатель горелки, 10 секций FUR.
40	83775565	Держатель горелки, 11 секций FUR.
40	83775566	Держатель горелки, 12 секций FUR.
40	83775567	Держатель горелки, 13 секций FUR.
40	83775616	Держатель горелки, 11 секций WO NEZ
40	83775617	Держатель горелки, 12 секций WO NEZ
40	83775618	Держатель горелки, 13 секций WO NEZ
40	83775622	Держатель горелки, 6 секций WO NEZ
40	83775619	Держатель горелки, 14 секций WO NEZ
40	83775562	Держатель горелки, 8 секций FUR.
40	83775563	Держатель горелки, 9 секций FUR.
40	83775568	Держатель горелки, 14 секций FUR.
40	83775612	Держатель горелки, 7 секций WO NEZ
40	83775613	Держатель горелки, 8 секций WO NEZ
40	83775614	Держатель горелки, 9 секций WO NEZ
40	83775615	Держатель горелки, 10 секций WO NEZ
42	97570396	Горелка Furigas
43	97570397	Горелка WORGAS
44	95360220	Отвод для измерения давления
45	83778150	Деталь жесткости горелки, 7-секц.
45	83778154	Деталь жесткости горелки, 11-секц.
45	83778155	Деталь жесткости горелки, 12-секц.
45	83778157	Деталь жесткости горелки, 14-секц.
45	83778151	Деталь жесткости горелки, 8-секц.
45	83778152	Деталь жесткости горелки, 9-секц.
45	83778153	Деталь жесткости горелки, 10-секц.
45	83778156	Деталь жесткости горелки, 13-секц.
46	83778158	Тормозная колодка выдвигаемой горелки
47	83775627	Изоляция рабочей площадки горелки, 6 секций
47	83775628	Изоляция рабочей площадки горелки, 7 секций
47	83775629	Изоляция рабочей площадки горелки, 8 секций
47	83775630	Изоляция рабочей площадки горелки, 9 секций
47	83775631	Изоляция рабочей площадки горелки, 10 секций
47	83775635	Изоляция рабочей площадки горелки, 14 секций
47	83775632	Изоляция рабочей площадки горелки, 11 секций
47	83775633	Изоляция рабочей площадки горелки, 12 секций
47	83775634	Изоляция рабочей площадки горелки, 13 секций
50	95046115	Уплотнительный шнур Ø 15
52	97549673	Труба подачи газа 6-9 секций
52	97549674	Труба подачи газа - 10-12 секционные котлы
52	97549675	Труба подачи газа - 13-14 секционные котлы
53	97549353	Соединительная труба
54	95013064	Прокладка Ø 32 x 44 x 2
55	95013062	Прокладка Ø 30 x 21 x 2
56	97580610	Реле давления GDW.50
57	83774916	Пучок кабелей питания PSG
58a	83685602	Газовый клапан 1-ой ступени, 6-13 секций
58a	83685601	Газовый клапан 1-ой ступени, 14 секций
58b	83685603	Газовый клапан 1-ой ступени, 6-14 секций
59a	83684961	Кабель клапана 1-ступени 6-13 секций НО
59a	83684927	Кабель правого электрического клапана CE423I (837
59a	83684963	Кабель клапана 1-ступени 14 секций НО
59b	83684962	Кабель клапана 2-ступени НО
59b	83684928	Кабель левого электрического клапана CE423I (8377'
60	83774701	Запальный электрод c кабелем
61	83778060	Держатель свечи
62	83684907	Заземляющий провод

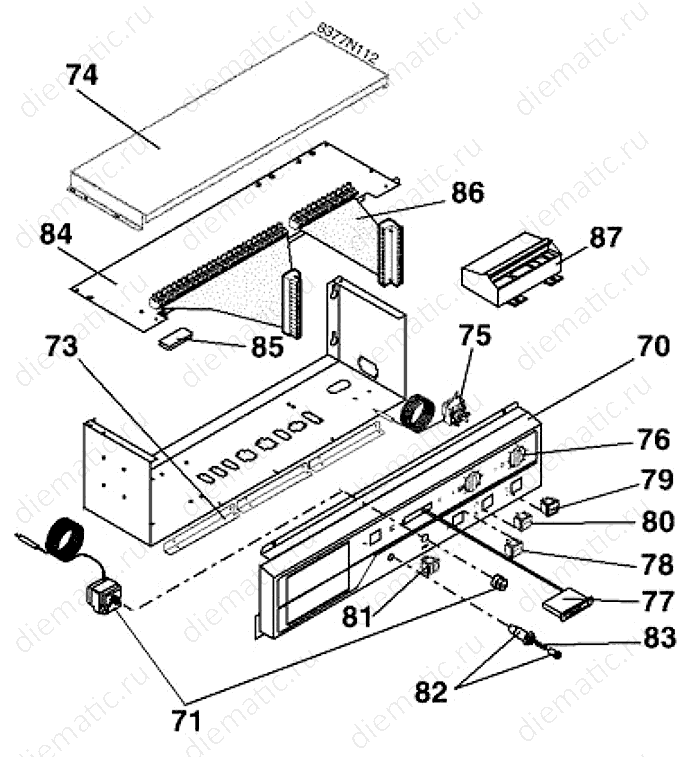

Панель управления "E"

Панель управления Diematic-m

Поз.	Артикул	Наименование
70	83778992	Панель управления + передняя часть
71	85000032	Защитный термостат 110 °С
73	94830107	Рояльный шарнир
74	83778064	Защитный кожух
75	85000002	Регулировочный термостат 30-90°C
76	83775623	Ручка регулировки + упор
77	85000014	Плоский термометр
78	85000035	Двухпозиционный переключатель
79	95325027	Двухпозиционный переключатель зеленого цвета Вк
80	85000034	Переключатель Test
81	95325102	Кнопка ручного сброса блокировки
82	96550069	Держатель пл. предохранителя 6,3 АТ (4.8х0.5)
83	95340248	Плавкий предохранитель 3,15 А с временной задержкой
84	83778959	Верхняя часть панели управления
85	97550187	Резиновая профилированная деталь для прохода кабеля
86	83774901	Кабель датчиков температуры
87	95318417	Программный блок HO S4570BS1036
100	83778116	Опора для плат
101	88055559	Передняя часть панели управления Diematic DTG 21(
102	81995180	Шлейф
103	97525229	Крышка панели управления
104	97525227	Вставка
105	95317998	Пластинка заземления
106	83770546	Трансформатор панели управления
107	94830107	Рояльный шарнир
108	83778138	Отсечная заслонка
109	95318417	Программный блок HO S4570BS1036
110	83778120	Верхняя часть панели управления
111	97550187	Резиновая профилированная деталь для прохода кабел
112	83778064	Защитный кожух
114	95325102	Кнопка ручного сброса блокировки
115	97570217	Ручка регулировки
116	85000004	Регулировочный термостат 30-90°С 2 ступени
117	95325103	Выключатель "тест STB (защитный термостат)"
118	96550069	Держатель пл. предохранителя 6,3 АТ (4.8х0.5)
119	95340248	Плавкий предохранитель 3,15 А с временной задержкой
120	95325092	Двухпозиционный переключатель с моментальным возвратом
121	85000032	Защитный термостат 110 °С
122	83778701	Силовая плата в сборе
123	82194913	12-контактный разъем
124	82194911	10-контактный разъем
125	82194914	13-контактный разъем+сопротивление
126	96502815	Резистор 1430 Ом
128	95365491	Датчик KVT 40 дл. 2 м
129	95365488	Датчик наружной температуры AF40

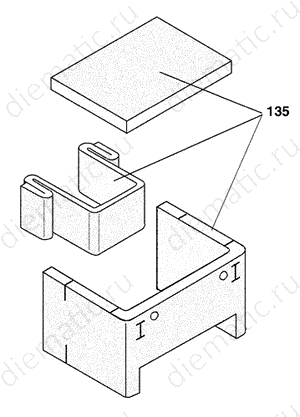

Корпус котла + изоляция

Поз.	Артикул	Наименование
135	83778610	Теплоизоляция в сборе - 6 секционные котлы
135	83778931	Комплект теплоизоляции теплообменника котла для - 7
135	83778932	Комплект теплоизоляции теплообменника котла для - 8
135	83778933	Комплект теплоизоляции теплообменника котла для - 9
135	83778938	Комплект теплоизоляции теплообменника котла для - 1
135	83778934	Комплект теплоизоляции теплообменника котла для - 1
135	83778935	Комплект теплоизоляции теплообменника котла для - 1
135	83778936	Комплект теплоизоляции теплообменника котла для - 1
135	83778937	Комплект теплоизоляции теплообменника котла для - 1

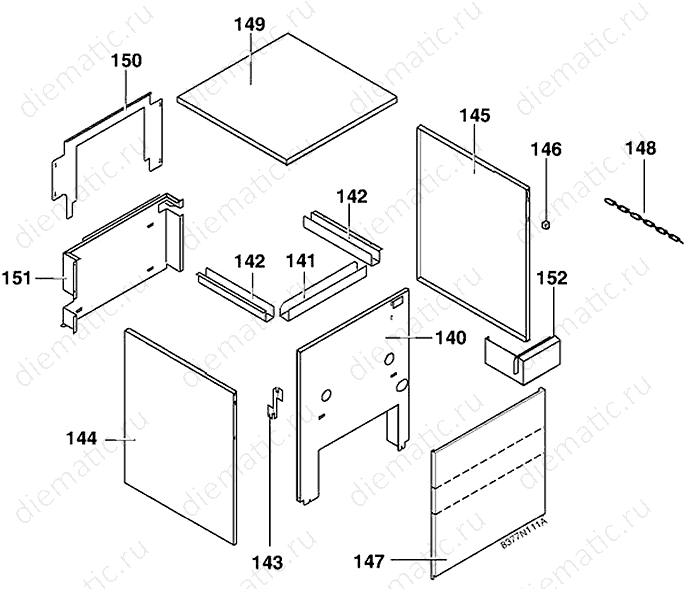

Обшивка

Поз.	Артикул	Наименование
140	83778872	Передняя панель - 6 секционные котлы
140	83778813	Передняя панель в сборе 10 секций
140	83778814	Передняя панель в сборе 11 секций
140	83778815	Передняя панель в сборе 12 секций
140	83778816	Передняя панель в сборе 13 секций
140	83778817	Передняя панель в сборе 14 секций
140	83778810	Передняя панель в сборе 7 секций
140	83778811	Передняя панель в сборе 8 секций
140	83778812	Передняя панель в сборе 9 секций
141	83770539	Поперечный лоток, 6 секц.
141	83770542	Поперечный лоток, 9-10 секц.
141	83770543	Поперечный лоток, 11-12 секц.
141	83770544	Поперечный лоток, 13-14 секц.
141	83770540	Поперечный лоток, 7 секц.
141	83770541	Поперечный лоток, 8 секц.
142	83770538	Боковой лоток
143	83748007	Направляющий уголок для панели управления
144	83778818	Левая боковая панель в сборе 7-8 секций
145	83778819	Правая боковая панель в сборе 7-8 секций
146	97762350	Контактная пружина
147	83778820	Передняя панель в сборе 6 секций
147	83778825	Передняя панель в сборе 13-14 секций
147	83778821	Передняя панель в сборе 7 секций
147	83778822	Передняя панель в сборе 8 секций
147	83778823	Передняя панель в сборе 9-10 секций
147	83778824	Передняя панель в сборе 11-12 секций
148	94855086	Цепочка дл. 160
149	83770521	Крышка 7 секций
149	83770522	Крышка 8 секций
149	83770523	Крышка 9-10 секций
149	83770524	Крышка 11-12 секций
149	83770525	Крышка 13-14 секций
149	83770520	Верхняя панель - 6 секционные котлы
150	83778095	Задняя верхняя панель - 6 секционные котлы
150	83778099	Задняя верхняя панель - 10 секционные котлы
150	83778100	Задняя верхняя панель - 11 секционные котлы
150	83778101	Задняя верхняя панель - 12 секционные котлы
150	83778102	Задняя верхняя панель - 13 секционные котлы
150	83778098	Задняя верхняя панель - 9 секционные котлы
150	83778103	Задняя верхняя панель - 14 секционные котлы
150	83778096	Задняя верхняя панель - 7 секционные котлы
150	83778097	Задняя верхняя панель - 8 секционные котлы
151	83778063	Задняя нижняя панель - 6 секционные котлы
151	83778174	Задняя нижняя панель для - 9 секционные котлы
151	83778176	Задняя нижняя панель для - 11 секционные котлы
151	83778177	Задняя нижняя панель для - 12 секционные котлы
151	83778179	Задняя нижняя панель для - 14 секционные котлы
151	83778172	Задняя нижняя панель для - 7 секционные котлы
151	83778173	Задняя нижняя панель для - 8 секционные котлы
151	83778175	Задняя нижняя панель для - 10 секционные котлы
151	83778178	Задняя нижняя панель для - 13 секционные котлы
152	83778835	Добавочный элемент в сборе, 6 секций
152	83778840	Добавочный элемент в сборе, 13-14 секций
152	83778836	Добавочный элемент в сборе, 7 секций
152	83778837	Добавочный элемент в сборе, 8 секций
152	83778838	Добавочный элемент в сборе, 9-10 секций
152	83778839	Добавочный элемент в сборе, 11-12 секций
