| Поз. |
Артикул |
Наименование |

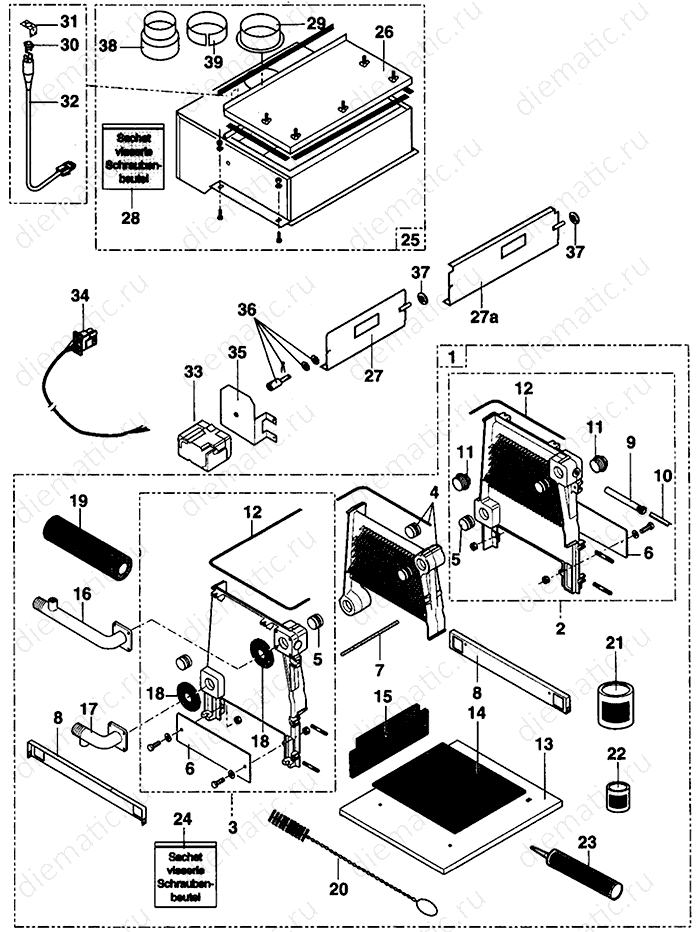

| 1 |
83688972 |
Теплообменник котла - 6 секционные котлы |
| 1 |
83778917 |
Теплообменник котла - 14 секционные котлы |
| 1 |
83778910 |
Теплообменник котла - 7 секционные котлы |
| 1 |
83778911 |
Теплообменник котла - 8 секционные котлы |
| 1 |
83778912 |
Теплообменник котла - 9 секционные котлы |
| 1 |
83778913 |
Теплообменник котла - 10 секционные котлы |
| 1 |
83778914 |
Теплообменник котла - 11 секционные котлы |
| 1 |
83778915 |
Теплообменник котла - 12 секционные котлы |
| 1 |
83778916 |
Теплообменник котла - 13 секционные котлы |
| 2 |
83775500 |
Боковая правая секция в сборе |
| 3 |
83775501 |
Боковая левая секция в сборе |
| 4 |
83775502 |
Промежуточная секция |
| 5 |
83770547 |
Ниппель Ø 44 |
| 6 |
83778920 |
Закрывающая пластина в сборе |
| 7 |
83775620 |
Сборочная шпилька M8 - Длина 490 мм |
| 7 |
83775504 |
Сборочная шпилька M8 - Длина 660 мм |
| 7 |
83775505 |
Сборочная шпилька M8 - Длина 750 мм |
| 7 |
83775506 |
Сборочная шпилька M8 - Длина 830 мм |
| 7 |
83775510 |
Сборочная шпилька M8 - Длина 1170 мм |
| 7 |
83775507 |
Сборочная шпилька M8 - Длина 910 мм |
| 7 |
83775503 |
Сборочная шпилька M8 - Длина 580 мм |
| 7 |
83775508 |
Сборочная шпилька M8 - Длина 1000 мм |
| 7 |
83775509 |
Сборочная шпилька M8 - Длина 1080 мм |
| 8 |
83778726 |
Крепежная поперечина в сборе - Длина 160 мм |
| 9 |
95365611 |
Приемная гильза ½" 160 мм |
| 10 |
95365613 |
Разделитель приемной гильзы |
| 11 |
94950249 |
Заглушка № 290 - 1 ½'' |
| 12 |
95046127 |
Клейкий шнур Ø10 (1м) |
| 13 |
85028544 |
Основание в сборе - 6 секционные котлы |
| 13 |
83778905 |
Основание в сборе - 8 секционные котлы |
| 13 |
83778906 |
Основание в сборе - 9-10 секционные котлы |
| 13 |
83778907 |
Основание в сборе - 11-12 секционные котлы |
| 13 |
83778904 |
Основание в сборе - 7 секционные котлы |
| 13 |
83778908 |
Основание в сборе - 13-14 секционные котлы |
| 14 |
97550726 |
Теплоизоляция под горелкой для - 6 секционные котлы |
| 14 |
97550728 |
Теплоизоляция под горелкой для - 8 секционные котлы |
| 14 |
97550729 |
Теплоизоляция под горелкой для - 9 секционные котлы |
| 14 |
97550730 |
Теплоизоляция под горелкой для - 10 секционные котлы |
| 14 |
97550731 |
Теплоизоляция под горелкой для - 11 секционные котлы |
| 14 |
97550732 |
Теплоизоляция под горелкой для - 12 секционные котлы |
| 14 |
97550733 |
Теплоизоляция под горелкой для - 13 секционные котлы |
| 14 |
97550734 |
Теплоизоляция под горелкой для - 14 секционные котлы |
| 14 |
97550716 |
Задняя теплоизоляция - 6 секционные котлы |
| 14 |
97550727 |
Теплоизоляция под горелкой для - 7 секционные котлы |
| 15 |
97550717 |
Задняя теплоизоляция - 7 секционные котлы |
| 15 |
97550720 |
Задняя теплоизоляция - 10 секционные котлы |
| 15 |
97550722 |
Задняя теплоизоляция - 12 секционные котлы |
| 15 |
97550724 |
Задняя теплоизоляция - 14 секционные котлы |
| 15 |
97550723 |
Задняя теплоизоляция - 13 секционные котлы |
| 15 |
97550718 |
Задняя теплоизоляция - 8 секционные котлы |
| 15 |
97550719 |
Задняя теплоизоляция - 9 секционные котлы |
| 15 |
97550721 |
Задняя теплоизоляция - 11 секционные котлы |
| 16 |
97549668 |
Труба подающей линии |
| 17 |
97549660 |
Обратная труба - 6-7-8 секционные котлы |
| 17 |
97549672 |
Обратная труба - 13-14 секционные котлы |
| 17 |
97549670 |
Обратная труба - 9-10 секционные котлы |
| 17 |
97549671 |
Обратная труба - 11-12 секционные котлы |
| 18 |
97550189 |
Прокладка для фланца |
| 19 |
83774091 |
Теплоизоляция подающей трубы |
| 20 |
96960228 |
Нейлоновая щетка 22 X 11 дл. 500 мм |
| 21 |
88008966 |
Замазка банка 1 кг |
| 22 |
94305027 |
Смазка для ниппеля - 300 г |
| 23 |
94285066 |
Паста-герметик PERMABOND A1044 |
| 24 |
83775534 |
Набор крепежных деталей теплообменника котла |
| 25 |
85028526 |
Стабилизатор тяги в сборе EOX 6 |
| 25 |
85028534 |
Стабилизатор тяги в сборе EOX 14 |
| 25 |
85028528 |
Стабилизатор тяги в сборе EOX 8 |
| 25 |
85028530 |
Стабилизатор тяги в сборе EOX 10 |
| 25 |
85028532 |
Стабилизатор тяги в сборе EOX 12 |
| 25 |
85028533 |
Стабилизатор тяги в сборе EOX 13 |
| 25 |
85028527 |
Стабилизатор тяги в сборе EOX 7 |
| 25 |
85028529 |
Стабилизатор тяги в сборе EOX 9 |
| 25 |
85028531 |
Стабилизатор тяги в сборе EOX 11 |
| 26 |
85025529 |
Лючок для ревизии - 6 секционные котлы |
| 26 |
85025501 |
Лючок для ревизии - 8 секционные котлы |
| 26 |
85025504 |
Лючок для ревизии - 11 секционные котлы |
| 26 |
85025505 |
Лючок для ревизии - 12 секционные котлы |
| 26 |
85025506 |
Лючок для ревизии - 13 секционные котлы |
| 26 |
85025503 |
Лючок для ревизии - 10 секционные котлы |
| 26 |
85025507 |
Лючок для ревизии - 14 секционные котлы |
| 26 |
85025500 |
Лючок для ревизии - 7 секционные котлы |
| 26 |
85025502 |
Лючок для ревизии - 9 секционные котлы |
| 27 |
83681526 |
Отсечная заслонка - 6 секционные котлы |
| 27 |
83681529 |
Отсечная заслонка - 9 секционные котлы |
| 27 |
83681528 |
Отсечная заслонка - 8 секционные котлы |
| 27a |
83681530 |
Отсечная заслонка - 10 секционные котлы |
| 27a |
83681531 |
Отсечная заслонка - 11 секционные котлы |
| 27a |
83681534 |
Клапан выпуска отходящих газов + осевая консоль, 1 |
| 27a |
83681532 |
Отсечная заслонка - 12 секционные котлы |
| 27a |
83681533 |
Отсечная заслонка - 13 секционные котлы |
| 28 |
83778708 |
Пакет с крепежными деталями стабилизатора тяги |
| 29 |
97581503 |
Патрубок уходящих газов Ø150 |
| 29 |
97581497 |
Патрубок уходящих газов Ø180 |
| 29 |
97581498 |
Патрубок уходящих газов Ø160 |
| 29 |
81168076 |
Патрубок уходящих газов Ø201 |
| 29 |
83778146 |
Патрубок уходящих газов Ø225 |
| 30 |
95363357 |
Ограничительный термостат 65 °С |
| 31 |
83758077 |
Крепежный уголок |
| 32 |
83774911 |
Электрический кабель+ датчик тяги |
| 33 |
95100254 |
Двигатель заслонки OBT.STA13BO |
| 34 |
85024911 |
Электрическая цепь заслонки |
| 35 |
83688113 |
Опора двигателя заслонки |
| 36 |
97560058 |
Ось двигателя заслонки |
| 37 |
97560206 |
Подшипник заслонки |
| 38 |
97581939 |
Переходная муфта Ø 180 / 160 |
| 39 |
83778226 |
Переходное кольцо с Ø 225 на 220 |
| Поз. |
Артикул |
Наименование |
| 0 |
85027047 |
Комплект переоборудования на природный газ Н, 6 сек |
| 0 |
85027048 |
Комплект переоборудования на природный газ Н, 7 ссекцийек |
| 0 |
85027049 |
Комплект переоборудования на природный газ Н, 8 секций |
| 0 |
85027050 |
Комплект переоборудования на природный газ Н, 9 секций |
| 0 |
85027051 |
Комплект переоборудования на природный газ Н, 10 секций |
| 0 |
85027052 |
Комплект переоборудования на природный газ Н, 11 секций |
| 0 |
85027053 |
Комплект переоборудования на природный газ Н, 12 секций |
| 0 |
85027054 |
Комплект переоборудования на природный газ Н, 13 секций |
| 0 |
85027055 |
Комплект переоборудования на природный газ Н, 14 секций |
| 0 |
85027056 |
Комплект переоборудования на природный газ L, 6 секций |
| 0 |
85027057 |
Комплект переоборудования на природный газ L, 7 секций |
| 0 |
85027058 |
Комплект переоборудования на природный газ L, 8 секций |
| 0 |
85027059 |
Комплект переоборудования на природный газ L, 9 секций |
| 0 |
85027060 |
Комплект переоборудования на природный газ L, 10 секций |
| 0 |
85027061 |
Комплект переоборудования на природный газ L, 11 секций |
| 0 |
85027062 |
Комплект переоборудования на природный газ L, 12 секций |
| 0 |
85027063 |
Комплект переоборудования на природный газ L, 13 секций |
| 0 |
85027064 |
Комплект переоборудования на природный газ L, 14 секций |
| 0 |
85027103 |
Комплект переоборудования на пропан, 6-14 секций |

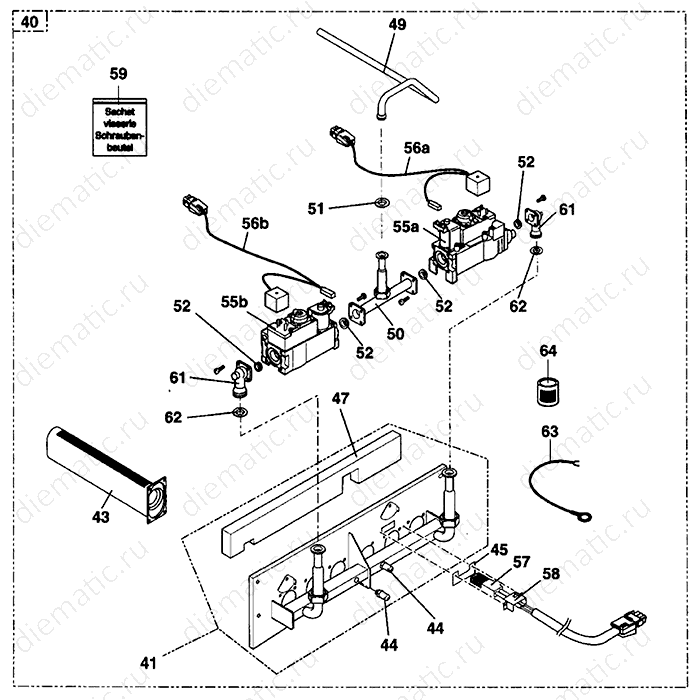

| 40 |
85025530 |
Газовая линия в сборе, 6 секций |
| 40 |
85025535 |
Газовая линия в сборе, 11 секций |
| 40 |
85025536 |
Газовая линия в сборе, 12 секций |
| 40 |
85025537 |
Газовая линия в сборе, 13 секций |
| 40 |
85025534 |
Газовая линия в сборе, 10 секций |
| 40 |
85025538 |
Газовая линия в сборе, 14 секций |
| 40 |
85025531 |
Газовая линия в сборе, 7 секций |
| 40 |
85025532 |
Газовая линия в сборе, 8 секций |
| 40 |
85025533 |
Газовая линия в сборе, 9 секций |
| 41 |
85025539 |
Держатель горелки, 6 секций WO EOX |
| 41 |
85025547 |
Держатель горелки, 14 секций WO EOX |
| 41 |
85025540 |
Держатель горелки, 7 секций WO EOX |
| 41 |
85025541 |
Держатель горелки, 8 секций WO EOX |
| 41 |
85025543 |
Держатель горелки, 10 секций WO EOX |
| 41 |
85025542 |
Держатель горелки, 9 секций WO EOX |
| 41 |
85025544 |
Держатель горелки, 11 секций WO EOX |
| 41 |
85025545 |
Держатель горелки, 12 секций WO EOX |
| 41 |
85025546 |
Держатель горелки, 13 секций WO EOX |
| 43 |
83688783 |
Горелка WORGAS |
| 44 |
95360220 |
Отвод для измерения давления |
| 45 |
85028100 |
Плоский электрод поджига |
| 47 |
83775627 |
Изоляция рабочей площадки горелки, 6 секций |
| 47 |
83775629 |
Изоляция рабочей площадки горелки, 8 секций |
| 47 |
83775632 |
Изоляция рабочей площадки горелки, 11 секций |
| 47 |
83775633 |
Изоляция рабочей площадки горелки, 12 секций |
| 47 |
83775634 |
Изоляция рабочей площадки горелки, 13 секций |
| 47 |
83775631 |
Изоляция рабочей площадки горелки, 10 секций |
| 47 |
83775635 |
Изоляция рабочей площадки горелки, 14 секций |
| 47 |
83775628 |
Изоляция рабочей площадки горелки, 7 секций |
| 47 |
83775630 |
Изоляция рабочей площадки горелки, 9 секций |
| 49 |
97549040 |
Труба подачи газа - 6 секционные котлы |
| 49 |
97549043 |
Труба подачи газа - 13-14 секционные котлы |
| 49 |
97549041 |
Труба подачи газа - 7-8-9 секционные котлы |
| 49 |
97549042 |
Труба подачи газа - 10-11-12 секционные котлы |
| 50 |
97549028 |
Соединительная трубка, от 9 до 14 секций |
| 51 |
95013064 |
Прокладка Ø 32 x 44 x 2 |
| 52 |
97550178 |
Прокладка 21x30x2 |
| 55a |
85024700 |
Газовый клапан 1-ой ступени, ПРАВЫЙ VR4605CB10 |
| 55b |
85024701 |
Газовый вентиль 2-ой ступени, ЛЕВЫЙ VR4605CB103 |
| 56a |
85024900 |
Эл. цепь газового клапана 1-ой ступени, правый |
| 56b |
85024901 |
Электрическая цепь (14 секционные котлы) |
| 57 |
83774701 |
Запальный электрод c кабелем |
| 58 |
83778060 |
Держатель свечи |
| 59 |
85025516 |
Пакет принадлежностей для газовой линии |
| 61 |
97549839 |
Фланец-колено LOVATO |
| 62 |
97550196 |
Прокладка 27.2 x 16 x 3 |
| 63 |
83684907 |
Заземляющий провод |
| 64 |
88008961 |
Клей 1000 (баночка 100 мл) |
| Поз. |
Артикул |
Наименование |

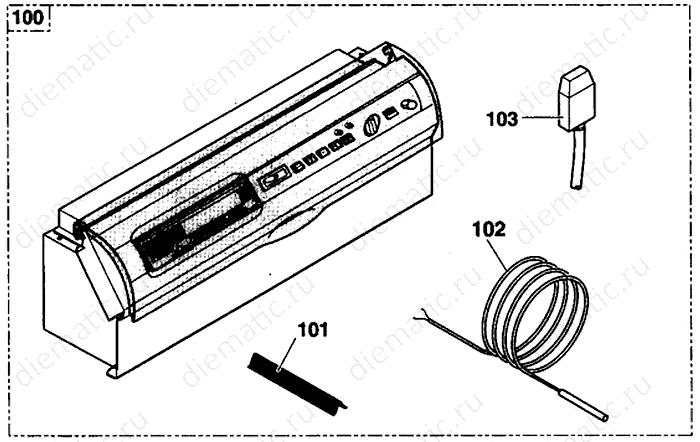

| 100 |
85028600 |
Панель управления Diematic в сборе |
| 101 |
95365613 |
Разделитель приемной гильзы |
| 102 |
95365490 |
Датчик KVT 40 дл. 1 м |
| 103 |
95365488 |
Датчик наружной температуры AF40 |
| 104 |
85000032 |
Защитный термостат 110 °С |
| 105 |
95365157 |
Плоский термометр G.M. |
| 106 |
82188973 |
Ручка регулировки + упор |
| 107 |
85000002 |
Регулировочный термостат 30-90°C |
| 108 |
95325027 |
Двухпозиционный переключатель зеленого цвета Вкл |
| 109 |
95325102 |
Кнопка ручного сброса блокировки |
| 110 |
85000034 |
Переключатель Test |
| 111 |
85000035 |
Двухпозиционный переключатель |
| 112 |
95340288 |
Предохранитель 4A TS710/4A |
| 113 |
95216281 |
Зеленый круглый индикатор |
| 114 |
85024902 |
Главный кабель 220 2-ступ. - DIEM M DELTA |
| 115 |
85028623 |
Держатель лицевой панели |
| 116 |
88055601 |
Модуль Diematic-m Delta новый |
| 117 |
97509021 |
Дверца 8199-4021 |
| 118 |
85024904 |
Кабель датчиков температуры |
| 119 |
95318417 |
Программный блок HO S4570BS1036 |
| 120 |
85024915 |
Конденсатор подавления помех |
| 122 |
83774917 |
Соединительная перемычка ТАF |
| 123 |
85024913 |
Перемычка разъема заслонки СО |
| 124 |
82275180 |
Соединительная перемычка дл. 1000 |
| 125 |
88055602 |
Плата ЦП Diematic-m Delta новая |
| 126 |
81994921 |
3-контактный разъем вспомогательного насоса |
| 127 |
81994923 |
3-контактный разъем насоса |
| 128 |
81994925 |
9-контактный разъем |
| 129 |
82274905 |
10-контактный разъем D-m D |
| 130 |
88055604 |
Плата питания новая |
| 131 |
81994926 |
3-контактный установленный разъем |
| 132 |
81994924 |
6-контактный разъем питания |
| 135 |
97525010 |
Лицевая часть цвета слоновой кости |
| 136 |
96502815 |
Резистор 1430 Ом |
| Поз. |
Артикул |
Наименование |
|
85027047 |
Комплект переоборудования на природный газ Н, 6 секций |
|
85027048 |
Комплект переоборудования на природный газ Н, 7 секций |
|
85027050 |
Комплект переоборудования на природный газ Н, 9 секций |
|
85027055 |
Комплект переоборудования на природный газ Н, 14 секций |
|
85027056 |
Комплект переоборудования на природный газ L, 6 секций |
|
85027057 |
Комплект переоборудования на природный газ L, 7 секций |
|
85027060 |
Комплект переоборудования на природный газ L, 10 секций |
|
85027061 |
Комплект переоборудования на природный газ L, 11 секций |
|
85027103 |
Комплект переоборудования на пропан, 6-14 секций |
|
85027062 |
Комплект переоборудования на природный газ L, 12 секций |
|
85027049 |
Комплект переоборудования на природный газ Н, 8 секций |
|
85027051 |
Комплект переоборудования на природный газ Н, 10 секций |
|
85027052 |
Комплект переоборудования на природный газ Н, 11 секций |
|
85027053 |
Комплект переоборудования на природный газ Н, 12 секций |
|
85027054 |
Комплект переоборудования на природный газ Н, 13 секций |
|
85027058 |
Комплект переоборудования на природный газ L, 8 секций |
|
85027059 |
Комплект переоборудования на природный газ L, 9 секций |
|
85027063 |
Комплект переоборудования на природный газ L, 13 секций |
|
85027064 |
Комплект переоборудования на природный газ L, 14 секций |

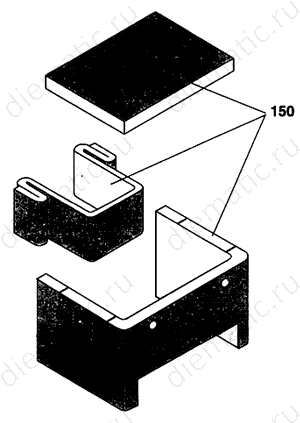

| 150 |
83778610 |
Теплоизоляция в сборе - 6 секционные котлы |
| 150 |
83778931 |
Комплект теплоизоляции теплообменника котла для - 7 |
| 150 |
83778936 |
Комплект теплоизоляции теплообменника котла для - 1 |
| 150 |
83778937 |
Комплект теплоизоляции теплообменника котла для - 1 |
| 150 |
83778938 |
Комплект теплоизоляции теплообменника котла для - 1 |
| 150 |
83778932 |
Комплект теплоизоляции теплообменника котла для - 8 |
| 150 |
83778933 |
Комплект теплоизоляции теплообменника котла для - 9 |
| 150 |
83778934 |
Комплект теплоизоляции теплообменника котла для - 1 |
| 150 |
83778935 |
Комплект теплоизоляции теплообменника котла для - 1 |

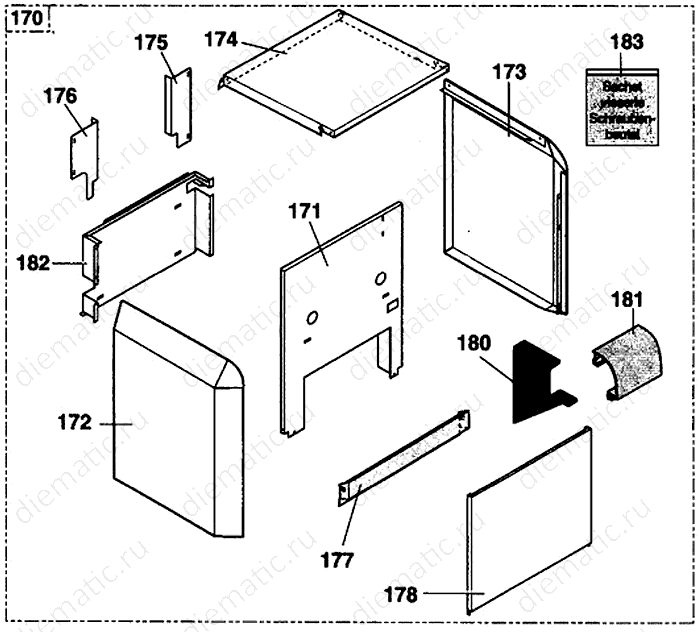

| 170 |
85025548 |
Обшивка в сборе, 6 секций |
| 170 |
85025553 |
Обшивка в сборе - 11 секционные котлы |
| 170 |
85025554 |
Обшивка в сборе - 12 секционные котлы |
| 170 |
85025555 |
Обшивка в сборе - 13 секционные котлы |
| 170 |
85025556 |
Обшивка в сборе - 14 секционные котлы |
| 170 |
85025549 |
Обшивка в сборе - 7 секционные котлы |
| 170 |
85025550 |
Обшивка в сборе - 8 секционные котлы |
| 170 |
85025551 |
Обшивка в сборе - 9 секционные котлы |
| 170 |
85025552 |
Обшивка в сборе - 10 секционные котлы |
| 171 |
85028569 |
Передняя панель - 6 секционные котлы |
| 171 |
85028570 |
Передняя панель - 7 секционные котлы |
| 171 |
85028571 |
Передняя панель - 8 секционные котлы |
| 171 |
85028576 |
Передняя панель - 13 секционные котлы |
| 171 |
85028577 |
Передняя панель - 14 секционные котлы |
| 171 |
85028572 |
Передняя панель - 9 секционные котлы |
| 171 |
85028573 |
Передняя панель - 10 секционные котлы |
| 171 |
85028574 |
Передняя панель - 11 секционные котлы |
| 171 |
85028575 |
Передняя панель - 12 секционные котлы |
| 172 |
85028592 |
Левая боковая панель в сборе |
| 173 |
85028593 |
Правая боковая панель в сборе |
| 174 |
85020502 |
Верхняя панель - 6 секционные котлы |
| 174 |
85020503 |
Верхняя панель - 7 секционные котлы |
| 174 |
85020504 |
Верхняя панель - 8 секционные котлы |
| 174 |
85020505 |
Верхняя панель - 9-10 секционные котлы |
| 174 |
85020506 |
Верхняя панель - 11-12 секционные котлы |
| 174 |
85020507 |
Верхняя панель - 13-14 секционные котлы |
| 175 |
85028029 |
Задняя верхняя правая панель - 6-7-8-1012-14 секционные котлы |
| 175 |
85028030 |
Задняя верхняя правая панель - 9-11-13 секционные котлы |
| 176 |
85028031 |
Задняя верхняя левая панель |
| 177 |
85020536 |
Передняя верхняя панель - 6 секционные котлы |
| 177 |
85020541 |
Передняя верхняя панель - 13-14 секционные котлы |
| 177 |
85020537 |
Передняя верхняя панель - 7 секционные котлы |
| 177 |
85020538 |
Передняя верхняя панель - 8 секционные котлы |
| 177 |
85020539 |
Передняя верхняя панель - 9-10 секционные котлы |
| 177 |
85020540 |
Передняя верхняя панель - 11-12 секционные котлы |
| 178 |
85020530 |
Передняя панель, 6 секций |
| 178 |
85020535 |
Передняя панель 13-14 секций |
| 178 |
85020531 |
Передняя панель, 7 секций |
| 178 |
85020532 |
Передняя панель, 8 секций |
| 178 |
85020533 |
Передняя панель, 9-10 секций |
| 178 |
85020534 |
Передняя панель, 11-12 секций |
| 180 |
85028014 |
Опора дополнительной детали |
| 181 |
85020518 |
Дополнительная деталь - 7 секционные котлы |
| 181 |
85020521 |
Дополнительная деталь - 11-12 секционные котлы |
| 181 |
85020519 |
Дополнительная деталь - 8 секционные котлы |
| 181 |
85020520 |
Дополнительная деталь - 9-10 секционные котлы |
| 181 |
85020522 |
Дополнительная деталь - 13-14 секционные котлы |
| 182 |
85028097 |
Задняя нижняя панель для - 6 секционные котлы |
| 182 |
83778174 |
Задняя нижняя панель для - 9 секционные котлы |
| 182 |
83778176 |
Задняя нижняя панель для - 11 секционные котлы |
| 182 |
83778177 |
Задняя нижняя панель для - 12 секционные котлы |
| 182 |
83778178 |
Задняя нижняя панель для - 13 секционные котлы |
| 182 |
83778179 |
Задняя нижняя панель для - 14 секционные котлы |
| 182 |
83778172 |
Задняя нижняя панель для - 7 секционные котлы |
| 182 |
83778173 |
Задняя нижняя панель для - 8 секционные котлы |
| 182 |
83778175 |
Задняя нижняя панель для - 10 секционные котлы |
| 183 |
83778702 |
Пакет с набором винтов для обшивки |
