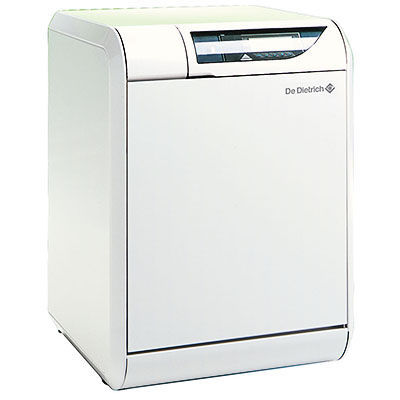

Напольный чугунный газовый котел
De Dietrich Eliade DTG 120 NEZ Diematic

Смотрите также: Газовые напольные атмосферные котлы De Dietrich Elitec DTG 1300 EcoNOx/B 150 Газовые напольные атмосферные котлы De Dietrich Elitec DTG 1300 EcoNOx/H 150 Газовые чугунные напольные котлы De Dietrich Elitec DTG 1300 ECO.NOX/V... Газовые напольные атмосферные котлы De Dietrich Elitec DTG 130 Eco NOx Напольный чугунный газовый котел De Dietrich Eliade DTG 120 NEZ Diematic Жидкотопливные/газовые котлы De Dietrich GT 2200 Жидкотопливные/газовые котлы De Dietrich GT 220 Жидкотопливные/газовые котлы De Dietrich GT 1200/L 160/L 250 Жидкотопливный/газовый котел De Dietrich GT 120 Чугунные котлы De Dietrich GTU 1200/L 160/L 250 Чугунные котлы De Dietrich GTU 1200/V 130 Чугунные котлы для отопления De Dietrich GTU 120 Газовые напольные атмосферные котлы De Dietrich Dietrigaz DTG X..N

ОПИСАНИЕ

В гамму ELIADE DTG 120 NEZ Diematic входят напольные чугунные газовые котлы с атмосферной горелкой нового поколения высокой мощности (к.п.д. от 92 до 93%), выполненные с учетом современных требований к экономии энергии и защите окружающей среды. DTG 120 NEZ Diematic поставляются с усовeршeнствованной панeлью управлeния: Diematic-Delta, на которой установлен программируемый регулятор, возедйствующий на горелку в зависимости от наружной тeмпeратуры.

Котлы оснащены электронным зажиганием и работают на природном газе или пропане.

DTG B/H/M120 NEZ Diematic поставляются с эмалированным водонагрeватeлeм для производства горячeй сантeхничeской воды eмкостью 130, или 200 л, размeщаeмым справа или слева от котла, или под котлом. Это - котлы двойного назначения (отопление + производство горячей сантехнической воды), обеспечивающие исключительный уровень комфорта и рабочих показателей благодаря быстрому нагреву и изоляции водонагревателя повышенной эффективности. Эта изоляция выполняется из вспененного пенополиуретана большой толщины.

• Экономия энергии благодаря:
  • принципу влажной топки,
  • очень эффективной изоляции, состоящей из 60 мм стекловолокна вокруг теплообменника и 100 мм над тягопрерывателем, что позволяет добиться высокого к.п.д. с классификацией **CE в соответствии с европейской директивой.
• Простота эксплуатации:
  • • многофункциональная подставка с регулируемыми ножками и ручками для транспортировки,
  • котел полностью смонтирован на заводе и готов к установке,
  • исключительно простое электрическое подсоединение и легкий доступ к широкой зоне подключений
• Защита окружающей среды:
  • очень незначительные выбросы окисей азота NOx со значениями меньше 70 мг/кВт-ч
  • DTG 120 на сегодняшний день считаются котлами, не представляющими никакой угрозы окружающей среде.

Технические характеристики

DTG 120 NEZ		120-3 B120-3	120-4 B120-4	120-5, B120-5 H120-5, M120-5	120-6, B120-6 H120-6, M120-6	120-7 B120-7	120-8 B120-8	120-9
Общие характеристики
Полезная мощность	кВт	12	18	24	30	36	42	48
Тепловая мощность	кВт	13,4	20,1	26,7	33,3	39,9	46,4	52,9
Расход	Газ H м³/ч	1,42	2,13	2,82	3,52	4,22	4,91	5,60
	Газ L м³/ч	1,65	2,47	3,28	4,10	4,91	5,71	6,51
газа	Пропан кг/ч	1,057	1,585	2,106	2,626	3,147	3,658	4,172
Объем воды	л	7,1	6,8	10,5	12,2	13,9	15,6	17,3
Потеря напора воды Δt = 15 мбар		4	8	14	22	30	39	55
Температуры дымовых газов (газ H) °C		100	125	130	133	133	136	140
Расход дымовых газов (газ H) кг/ч		50	55	65	80	95	110	120
Необходимое разрежение на патрубке дымовых газов мбар		0,05	0,05	0,05	0,05	0,05	0,05	0,05
Число элементов		3	4	5	6	7	8	9
Число горелок в рампе		2	3	4	5	6	7	8
Приблизительный отгрузочный вес кг		97	112	132	147	165	180	202
Характеристики производимой горячей воды
Водонагреватель 130 л (DTG B 120 NEZ DIEM. и DTG H 120 NEZ DIEM.)	Полезная мощность*кВт	12	18	24	30	31	31
	Непрерывный первичный расход* л/ч	295	440	590	740	770/780	770/780
	Макс. Первичный расход за 10 мин* л/10 мин	165	195	220	240	270/245	270/245
	Вес DTG B/H 120 кг	204	219	239	254	272	287
Водонагреватель 200 л (DTG M 120 NEZ DIEM.)	Полезная мощность*	кВт	-	-	24	30	-	-
	Непрерывный первичный расход* л/ч	-	-	590	740	-	-
	Макс. Первичный расход за 10 мин* л/10 мин	-	-	260	270	-	-
	Вес DTG M120 кг	-	-	234	245	-	-
* Температура хранения - 60°С, температура воды на входе теплообменника водонагревателя - 80°С, температура холодной воды - 10°С, температура воды для ГВС - 45°С

Основные размеры

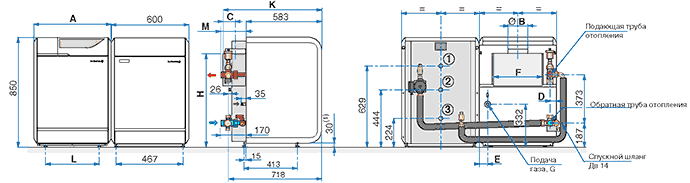

DTG 120 NEZ Diematic и DTG B 120 NEZ Diematic

1 Выход горячей воды, наруж. резьба ¾"

2 Труба циркуляции, наруж. резьба ¾"

3 Вход холодной воды, наруж. резьба ¾"

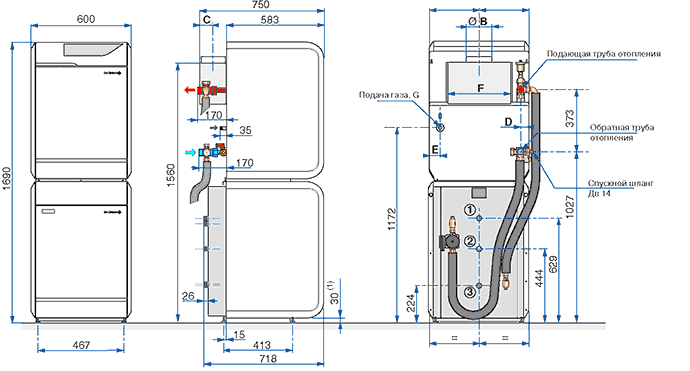

DTG H 120 NEZ Diematic

1 Выход горячей воды, наруж. резьба ¾"

2 Труба циркуляции, наруж. резьба ¾"

3 Вход холодной воды, наруж. резьба ¾"

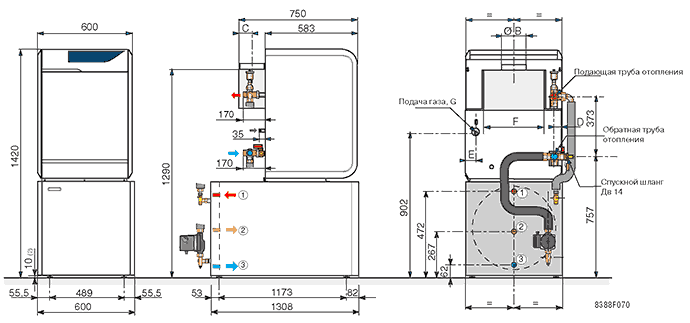

DTG M 120 NEZ Diematic

1 Выход горячей воды, наруж. резьба ¾"

2 Труба циркуляции, наруж. резьба ¾"

3 Вход холодной воды, наруж. резьба ¾"

DTG 120 NEZ		120-3 B120-3	120-4 B120-4	120-5, B120-5 H120-5, M120-5	120-6, B120-6 H120-6, M120-6	120-7 B120-7	120-8 B120-8	120-9
Размер A	мм	456	456	600	600	744	744	888
внутр. Ø B	мм	111	111	125	153	153	153	180
Размер C	мм	100	100	93	85	85	85	94
Размер D	мм	87	51	87	51	87	51	87
Размер E	мм	67,5	62	98,5	66	98,5	66	98,5
Размер F	мм	162	234	306	378	450	522	594
Ø G (наружн. резьба)	дюймах	½"	½"	½"	½"	¾"	¾"	¾"
Размер H	мм	720	720	720	720	720	720	760
Размер K	мм	750	750	750	750	750	750	777
Размер L	мм	273	273	417	417	561	561	705
Размер M DTG 120/DTG B 120	мм	95/175	95/175	95/175	95/175	95/175	95/175	95
(1) Регулируемые ножки: минимум 30мм, максимум 42 мм. (2) Ножки высотой 10 мм, регулируемые от 10 до 20 мм. G = резьба внешняя цилиндрическая, герметичная при использовании
