Чугунные котлы
De Dietrich GTU 1200/L 160/L 250

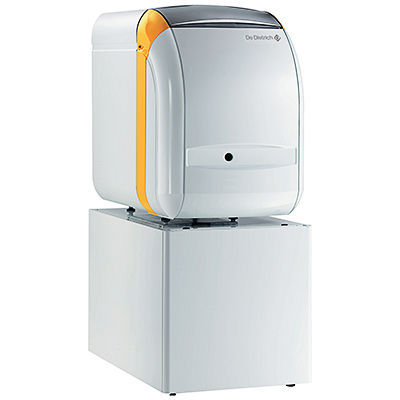

Чугунные котлы De Dietrich GTU 1200/L 160/L 250
Смотрите также:
  • Газовые напольные атмосферные котлы De Dietrich Elitec DTG 1300 EcoNOx/B 150
  • Газовые напольные атмосферные котлы De Dietrich Elitec DTG 1300 EcoNOx/H 150
  • Газовые чугунные напольные котлы De Dietrich Elitec DTG 1300 ECO.NOX/V...
  • Газовые напольные атмосферные котлы De Dietrich Elitec DTG 130 Eco NOx
  • Напольный чугунный газовый котел De Dietrich Eliade DTG 120 NEZ Diematic
  • Жидкотопливные/газовые котлы De Dietrich GT 2200
  • Жидкотопливные/газовые котлы De Dietrich GT 220
  • Жидкотопливные/газовые котлы De Dietrich GT 1200/L 160/L 250
  • Жидкотопливный/газовый котел De Dietrich GT 120
  • Чугунные котлы De Dietrich GTU 1200/L 160/L 250
  • Чугунные котлы De Dietrich GTU 1200/V 130
  • Чугунные котлы для отопления De Dietrich GTU 120
  • Газовые напольные атмосферные котлы De Dietrich Dietrigaz DTG X..N
    		•

    • Чугунный секционный высокопроизводительный котел с жидкотопливной горелкой
    • Теплообменник:
      • с трехходовым принципом удаления дымовых газов;
      • с горизонтальными каналами для отвода дымовых газов в асимметричном расположении;
      • с турбулизаторами.
    • Поставляется в 4 упаковках:
      • 1 упаковка: собранный котел с жидкотопливной горелкой с низкими выбросами NOx (NOx < 120 мг/кВт-ч), горелка отрегулирована и протестирована на заводе
      • 1 упаковка: водонагреватель 160 или 250 л, с датчиком ГВС и с анодом с автоматически настраиваемым током "Titan Active System"
      • 1 упаковка: набор для подключения котел/водонагреватель, включающий подпиточный насос, обратный клапан и соединительные трубопроводы
      • 1 упаковка: панель управления, которая легко встраивается в котел благодаря системе "выдвижной ящик"
    • 2 панели управления на выбор, изначально содержат приоритет ГВС и систему управления водонагревателем с новым анодом "Titan Active System": B и Diematic 3
    • Объем поставки: 4 упаковки
    Технические данные GTU 1203 RS*/ L 160 GTU 1204 S/ L 160 GTU 1205 S/ L 160 GTU 1205 S/ L 250 GTU 1206 S/ L 250
    Номинальная мощность Рп 21 27 33 33 39 кВт
    КПД в % для низшей теплоты сгорания
    при нагрузке ...% Pn
    и средней температуре ...°С    		 100% Pn при 70°С 92,3 92,4 92,2 92,2 92,3 %
    30% Pn при 50°С 96,4 95,5 94,4 94,4 93,7 %
    30% Pn при 40°С 96,5 97,2 97,3 97,3 94,3 %
    Номинальный расход воды при Pn и Δ T=20 K 0,904 1,162 1,420 1,420 1,678 м³/ч
    Потери при останове для Δ T=30 K 84 95 108 108 124 Вт
    из них потери через стенки 66 67 73 73 72 %
    Электрическая мощность (без насоса) при Pn 225 195 195 195 195 Вт
    Диапазон полезной мощности 16-21 21-27 27-33 27-33 33-39 кВт
    Предварительная настройка мощности 20 25 30 30 35 кВт
    Водовместимость 19 24,5 30 30 35,5 л
    Потери напора при Δ T=15 К 1,7 2,8 4,1 4,1 5,7 мбар
    Объем контура дымовых газов 31 41 51 51 61 л
    Массовый расход продуктов сгорания 38 49 60 60 70 кг/ч
    Требуемое разрeжение за котлом 0,08 0,12 0,12 0,12 0,11 мбар
    Объем водонагревателя 160 160 160 250 250 л
    Мощность теплообмена 21 27 28 33 36 кВт
    Удельная производительность при Δ T=30 К 19,5 20,5 20,5 30 30 л/мин
    Часовая производительность при Δ T=35 К 515 665 690 810 885 л/ч
    Производительность за 10 мин при Δ T=30 К 250 255 255 385 385 л/10мин
    Константа охлаждения 0,26 0,26 0,26 0,23 0,23 Вт-ч/24ч*л-К
    Потери через стенки водонагревателя при Δ T=45 К 78 78 78 108 108 Вт
    Дополнительная электр. мощность в режиме ГВС 80 80 80 80 80 Вт
    Вес нетто (без воды) 272 300 328 358 386 кг
    Номинальный режим (максимальная мощность котла) и CO2 = 12%.
    Характеристики серии ГВС приведены для следующих значений: номинальная мощность - Рп, темп. в помещении - 20°С,
    темп. холодной воды - 10°С, темп. горячей воды - 45°С, темп. воды на входе теплообменника - 80°С темп. хранения воды - 60°С.
    * Горелка с подогревом жидкого топлива
    Артикул GTU 1203 RS*/ L 160 GTU 1204 S/ L 160 GTU 1205 S/ L 160 GTU 1205 S/ L 250 GTU 1206 S/ L 250
    С панелью B (Базовая) 100001759 100001761 100001762 100001763 100001764
    С панелью D (Diematic 3) 100001789 100001791 100001792 100001793 100001794

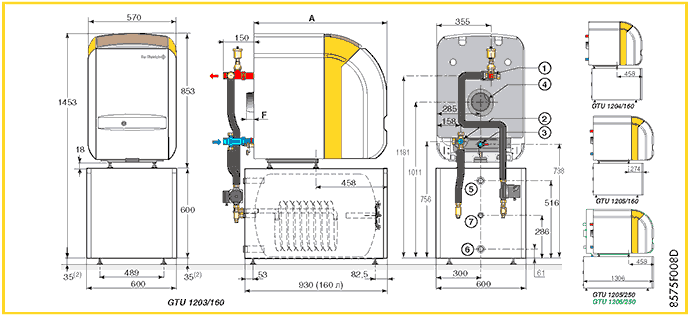

    Основные размеры

    1 Подающая труба системы отопления G 1

    2 Обратная труба системы отопления G 1

    3 Спускной кран и вентиль наполнения для подсоединения трубы с внутренним Ø 14 мм

    4 Патрубок отвода дымовых газов, Ø D

    5 Подающая труба системы ГВС G1

    6 Вход холодной воды G1

    7 Подключение циркуляционного насоса G ¾

    R : Наружная резьба

    G : Цилиндрическая наружная резьба, герметичная при использовании плоской прокладки

    (2) Ножки высотой 35 мм, регулируемые с 35 мм до 45 мм

    GTU 1203/ L 160 GTU 1204/ L 160 GTU 1205/ L 160 GTU 1205/ L 250 GTU 1206/ L 250
    A 860 987 1114 1114 1241
    Ø D 125 125 125 125 153
    F 50 50 50 50 99
