Чугунные котлы
De Dietrich GTU 1200/V 130

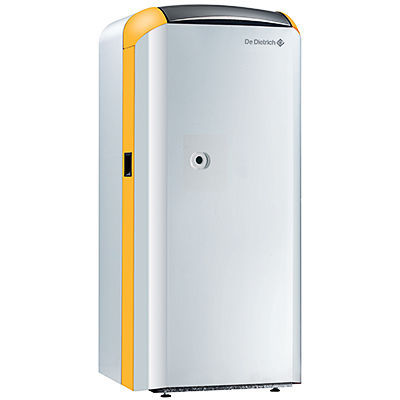

Чугунные котлы De Dietrich GTU 1200/V 130
Смотрите также:
  • Газовые напольные атмосферные котлы De Dietrich Elitec DTG 1300 EcoNOx/B 150
  • Газовые напольные атмосферные котлы De Dietrich Elitec DTG 1300 EcoNOx/H 150
  • Газовые чугунные напольные котлы De Dietrich Elitec DTG 1300 ECO.NOX/V...
  • Газовые напольные атмосферные котлы De Dietrich Elitec DTG 130 Eco NOx
  • Напольный чугунный газовый котел De Dietrich Eliade DTG 120 NEZ Diematic
  • Жидкотопливные/газовые котлы De Dietrich GT 2200
  • Жидкотопливные/газовые котлы De Dietrich GT 220
  • Жидкотопливные/газовые котлы De Dietrich GT 1200/L 160/L 250
  • Жидкотопливный/газовый котел De Dietrich GT 120
  • Чугунные котлы De Dietrich GTU 1200/L 160/L 250
  • Чугунные котлы De Dietrich GTU 1200/V 130
  • Чугунные котлы для отопления De Dietrich GTU 120
  • Газовые напольные атмосферные котлы De Dietrich Dietrigaz DTG X..N
    		•

    • Чугунный секционный высокопроизводительный котел с жидкотопливной горелкой.
    • Теплообменник:
      • с трехходовым принципом удаления дымовых газов;
      • с горизонтальными каналами для отвода дымовых газов в асимметричном расположении;
      • с турбулизаторами.
    • Поставляется в 5 упаковках:
      • 1 упаковка: котел
      • 1 упаковка: обшивка, тепловая изоляция и набор для подключения котел/ водонагревателя, включающий подпиточный насос, обратный клапан и соединительные трубопроводы
      • 1 упаковка: жидкотопливная горелка с низкими выбросами NOx (NOx < 120 мг/кВт-ч), горелка отрегулирована и протестирована на заводе
      • 1 упаковка: водонагреватель объемом 130 л, устанавливается под котлом, оборудован анодом с автоматически настраиваемым током 'Titan Active System", который не требует технического обслуживания
      • 1 упаковка: панель управления,которая легко встраивается в котел благодаря системе "выдвижной ящик"
    • Три панели управления на выбор, изначально содержат приоритет ГВС и систему управления водонагревателем с новым анодом "Titan Active System": B и Diematic 3
    • Объем поставки: 5 упаковок
    Технические данные GTU 1203 RS*/V 130 GTU 1204 S/V 130 GTU 1205 S/V 130
    Номинальная мощность Рп 21 27 33 кВт
    КПД в % для низшей теплоты сгорания
    при нагрузке ...% Pn и средней температуре ...°С    		 100% Pn при 70°С 92,3 92,4 92,2 %
    30% Pn при 50°С 96,4 95,5 94,4 %
    30% Pn при 40°С 96,5 97,2 97,3 %
    Номинальный расход воды при Pn и Δ T=20 K 0,904 1,162 1,420 м³/ч
    Потери при останове для Δ T=30 K 84 95 108 Вт
    из них потери через стенки 66 67 73 %
    Электрическая мощность (без насоса) при Pn 225 195 195 Вт
    Диапазон полезной мощности 16-21 21-27 27-33 кВт
    Предварительная настройка мощности 20 25 30 кВт
    Водовместимость 19 24,5 30 л
    Потери напора при Δ T=15 К 1,7 2,8 4,1 мбар
    Объем контура дымовых газов 31 41 51 л
    Массовый расход продуктов сгорания 38 49 60 кг/ч
    Требуемое разрeжение за котлом 0,08 0,12 0,12 мбар
    Объем водонагревателя 130 130 130 л
    Мощность теплообмена 21 27 28 кВт
    Удельная производительность при Δ T=30 К 18 19 19 л/мин
    Часовая производительность при Δ T=35 К 515 665 690 л/ч
    Производительность за 10 мин при Δ T=30 К 215 220 220 л/10мин
    Константа охлаждения 0,29 0,29 0,29 Вт-ч/24ч-л-К
    Потери через стенки водонагревателя при Δ T=45 К 71 71 71 Вт
    Дополнительная электр. мощность в режиме ГВС 80 80 80 Вт
    Вес нетто (без воды) 276 304 332 кг
    Номинальный режим (максимальная мощность котла) и CO2 = 12%.
    Характеристики серии ГВС приведены для следующих значений:
    номинальная мощность - Рп, темп. в помещении - 20°С, темп. холодной воды - 10°С, темп. горячей воды - 45°С,
    темп. воды на входе теплообменника - 80°С, темп. хранения воды - 60°С. * Горелка с подогревом жидкого топлива
    Артикул GTU 1203 RS*/V 130 GTU 1204 S/V 130 GTU 1205 S/V 130
    С панелью B (Базовая) 100001818 100001820 100001821
    С панелью D (Diematic 3) 100001830 100001832 100001833

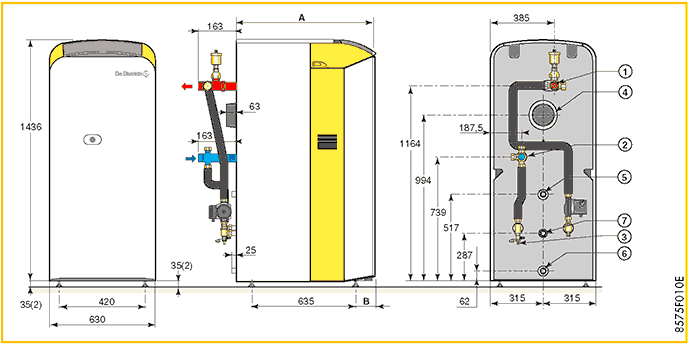

    Основные размеры

    1 Подающая труба системы отопления G1

    2 Обратная труба системы отопления G1

    3 Спускной кран и наполнительный вентиль для подсоединения трубы с внутренним Ø 14 мм

    4 Патрубок отвода дымовых газов, Ø D

    5 Подающая труба системы ГВС G1

    6 Вход холодной воды G1

    7 Подключение циркуляционного насоса G ¾

    R: Наружная резьба

    G: Цилиндрическая наружная резьба, герметичная при использовании плоской прокладки

    (2) Ножки высотой 35 мм, регулируемые с 35 мм до 45 мм

    A B Ø D
    GTU 1203/V 130 825 133 125
    GTU 1204/V 130 952 260 125
    GTU 1205/V 130 1079 387 125
