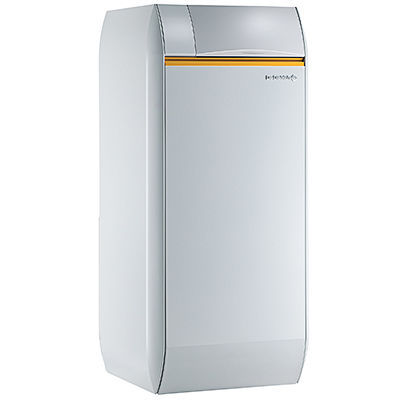

Газовые чугунные напольные котлы
De Dietrich Elitec DTG 1300 ECO.NOX/V...
|
|
- - Высокопроизводительный чугунный напольный котел с атмосферной газовой горелкой и с электронным розжигом. КПД сгорания достигает 92-93 %.
- Компактные благодаря небольшой высоте и малой занимаемой площади.
- с высокопроизводительным емкостным водонагревателем объемом 110 или 130 л, устанавливаемом под котлом. Котел и водонагреватель находятся под единой обшивкой. Новая система "Titan Active System" - анод с автоматически настраиваемым током, который обеспечивает защиту от коррозии поверхности бака и не требует технического обслуживания. Набор соединительных трубопроводов котел/водонагреватель поставляется установленным на заводе-изготовителе.
- Объем поставки - 2 упаковки:
- 1 упаковка - котел и водонагреватель в сборе, под единой обшивкой
- 1 упаковка - легко устанавливаемая панель управления, благодаря системе "выдвижной ящик". 3 панели управления на выбор, изначально содержащие приоритет ГВС:
- - DTG 1300 B: с базовой панелью "В" - управление производится термостатом котла. Путем добавления 1 или 2 термостатов комнатной температуры (дополнительное оборудование) можно управлять работой 1 или 2 прямых отопительных контуров
- DTG 1300 E: с панелью управления "E" - Easymatic. Она изначально оснащена погодозависимой системой регулирования (датчик наружной температуры в комплекте поставки) и позволяет обеспечивать управление и программирование 1 прямого отопительного контура и контура ГВС/ В качестве дополнительного оборудования доступен беспроводный вариантом панели "Easyradio ER".
- DTG 1300 D: с панелью Diematic "D". Она изначально оснащена высокотехнологичной погодозависимой системой регулирования с возможностью коррекции по комнатной температуре, если подключено интерактивное или упрощенное дистанционное управление (1 дистанционное управление для каждого контура, поставляемое в качестве дополнительного оборудования). Возможно управление и программирование 1 прямого контура, 1 контура ГВС и 1 или 2 смесительных контуров. Возможность работы 2 котлов DTG 130 D в каскаде
- Теплообменник из очень прочного эвтектического чугуна, допускающий работу при низких модулируемых температурах до 30°C в подающей линии без всякого риска для срока службы котлов
- Принцип омываемой топки
- Горелка с полным предварительным смешением (NCto < 70 мг/кВт^ч) с газовым блоком, включающим в себя новый программный блок, который осуществляет 3 попытки розжига и предотвращает таким образом переход в состояние блокировки после продолжительного простоя.
- Запальная горелка с электродом массы для лучшей безопасности розжига.
- Датчик тяги с временной задержкой на 15 мин.
- Легкая установка:
- многофункциональная подставка с регулируемыми ножками и ручками для переноса;
- отверстия для установки транспортировочных штанг
- хорошо доступная широкая зона для электрических подключений;
- наличие гидравлических модулей для контура отопления с возможностью подключения к котлу справа или слева
- Легкое техническое обслуживание и ремонт:
- съемная передняя панель с прямым доступом к компонентам котла;
- окрашенный стабилизатор тяги с люком для чистки
- емкостный водонагреватель для ГВС серийно оснащен новым анодом с автоматически настраиваемым током
| Модель |
DTG |
1304/V 110 |
1305/V 110 |
1306/V 130 |
| Номинальная мощность (Рп) |
кВт |
18 |
24 |
30 |
КПД в % для низшей теплоты сгорания
при нагрузке ...% и средней температуры котловой воды ...°С |
100% Pn при 70°С |
% |
89,6 |
89,9 |
90,1 |
| 30% Pn при 50°С |
% |
88,6 |
88,9 |
89,1 |
| 30% Pn при 40°С |
% |
90,0 |
90,3 |
90,5 |
| Номинальный расход воды при Pn и Δ T=20К |
м³/ч |
0,78 |
1,03 |
1,29 |
| Потери при останове при Δ T=30К |
Вт |
130 |
150 |
160 |
| % потерь через стенки при Δ T=30К |
% |
41,5 |
42,0 |
41,9 |
| Электрическая мощность при Pn (без циркуляционного насоса) |
| для панели Diematic 3 |
Вт |
12 |
12 |
12 |
| Водовместимость |
л |
13,4 |
15,1 |
18,0 |
| Гидравлическое сопротивление котла при Δ T=15К |
мбар |
8 |
15 |
23 |
| Расход газа (15°C - 1013 мбар) |
Газ E (H) |
м³/ч |
2,13 |
2,83 |
3,52 |
| Пропан |
кг/ч |
1,56 |
2,07 |
2,59 |
| Массовый расход продуктов сгорания для природного газа Н |
кг/ч |
53 |
70 |
81 |
| Требуемое разрежение за котлом |
мбар |
0,05 |
0,05 |
0,05 |
| Емкость водонагревателя |
л |
110 |
110 |
130 |
| Мощность теплообмена |
кВт |
18 |
24 |
28 |
| Удельная производительность при Δ T=30 К (согласно EN 625) |
л/мин |
18,5 |
19 |
22 |
| Часовая производительность при Δ T=35 К |
л/ч |
440 |
590 |
690 |
| Производительность за 10 мин при Δ T=30 К |
л/10 мин |
190 |
190 |
220 |
| Константа охлаждения |
Вт*ч/24 ч*л*К |
0,27 |
0,27 |
0,29 |
| Потери через стенки для водонагревателя при Δ T=45 К |
Вт |
56 |
56 |
71 |
| Дополнительная электрическая мощность в режиме ГВС |
Вт |
80 |
80 |
80 |
| Чистый вес |
кг |
157 |
175 |
200 |
Характеристики по производству горячей санитарно-технической воды приведены для следующих значений :
номинальная мощность - Рп, температура в помещении - 20°С, температура холодной воды для ГВС - 10°С,
температура горячей воды для ГВС при Рп - 45°С, температура теплоносителя на входе теплообменника - 80°С, температура хранения воды - 60°С |

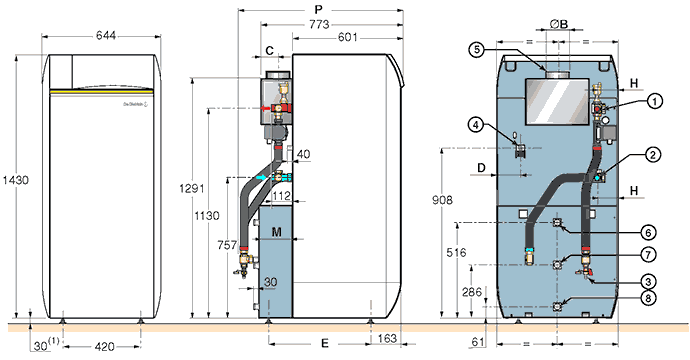

Основные размеры
(1) Ножки, регулируемые по высоте от 30 до 42 мм, базовая высота 30 мм.
R : наружная резьба
G : наружная цилиндрическая резьба (герметичная при использовании плоской прокладки)
1 Подающая труба системы отопления G 1
2 Обратная труба системы отопления G 1
3 Кран для заполнения и слива, присоединение трубопровода с внутренним Ø 14 мм
4 Присоединение газа Ø К
5 Патрубок уходящих газов Ø В
6 Выход горячей воды для ГВС G 1
7 Рециркуляция контура ГВС R ¾ (необязательно)
8 Вход холодной воды для ГВС G 1
