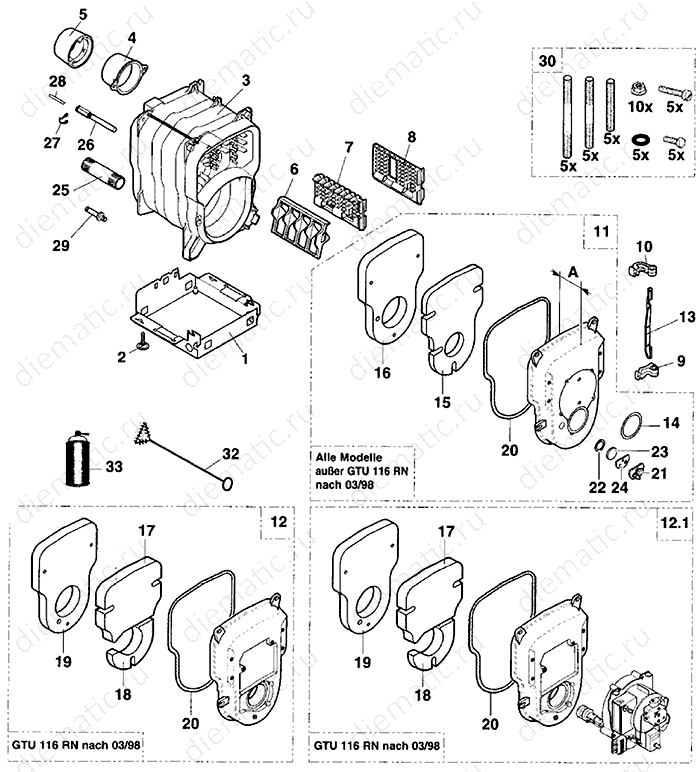

| Поз. |
Артикул |
Наименование |
| 1 |
81998973 |
Основание в сборе, 3 секции |
| 1 |
81998842 |
Основание в сборе, 6 секций |
| 1 |
81998974 |
Основание в сборе, 4 секции |
| 1 |
81998975 |
Основание в сборе, 5 секций |
| 2 |
94982110 |
Ножка регулируемая |
| 3 |
81995528 |
Теплообменник котла GTU113 |
| 3 |
81995540 |
Теплообменник котла+дверца GTU116 N |
| 3 |
81995529 |
Теплообменник котла GTU114 |
| 3 |
81995530 |
Теплообменник котла GTU115 |
| 3 |
81995531 |
Теплообменник котла GTU116 |
| 4 |
81990012 |
Труба для подсоединения к дымовой трубе Ø 125 |
| 5 |
81990026 |
Кольцо Ø 150/153 для патрубка уходящих газов |
| 6 |
81990015 |
Левый турбулизатор |
| 7 |
81990016 |
Центральный турбулизатор |
| 8 |
81990017 |
Правый турбулизатор |
| 9 |
81990203 |
Нижний шарнир |
| 10 |
81990204 |
Верхний шарнир |
| 11 |
81998929 |
Дверца топки в сборе A=81MM (до 03/98) |
| 11 |
81998861 |
Дверца топки GTU110 A=65MM (после 03/98) |
| 12 |
81998866 |
Дверца топки изолированная GTU116RN |
| 12.1 |
81998867 |
Дверца топки GTU116N в сборе |
| 13 |
81990207 |
Ось для дверцы камеры сгорания |
| 14 |
95086037 |
Прокладка для горелки |
| 15 |
94250226 |
Теплоизоляция дверцы |
| 16 |
94250231 |
Теплоизоляция |
| 17 |
94250503 |
Теплоизоляция дверцы, верхняя часть GTU116RN по |
| 18 |
94250504 |
Теплоизоляция дверцы, нижняя часть GTU116RN пос |
| 19 |
94250505 |
Теплоизоляция дверцы, задняя часть GTU116RN пос |
| 20 |
95086032 |
Силиконовый шнур Ø 10,5 мм (1 м) |
| 21 |
81990206 |
Смотровое стекло |
| 22 |
97550197 |
Прокладка смотрового стекла |
| 23 |
95216246 |
Смотровое стекло дверцы топки |
| 24 |
94250225 |
Изоляция смотрового стекла |
| 25 |
97549447 |
Труба подачи/ обратная 1"1/4 |
| 26 |
95361215 |
Приемная гильза |
| 27 |
97581286 |
Пружинный зажим приемной гильзы |
| 28 |
95365613 |
Разделитель приемной гильзы |
| 29 |
97549448 |
Труба для слива |
| 30 |
81998983 |
Набор крепежных деталей теплообменника котла |
| 32 |
96960223 |
Нейлоновая щетка Ø 50 X 100 дл. 750 мм |
| 33 |
94345102 |
Аэрозольный баллон краски темно-серый RAL 7016 |
| 33 |
94345104 |
Аэрозольный баллон для мелкой покраски - цвет слоновой кости |
| Поз. |
Артикул |
Наименование |

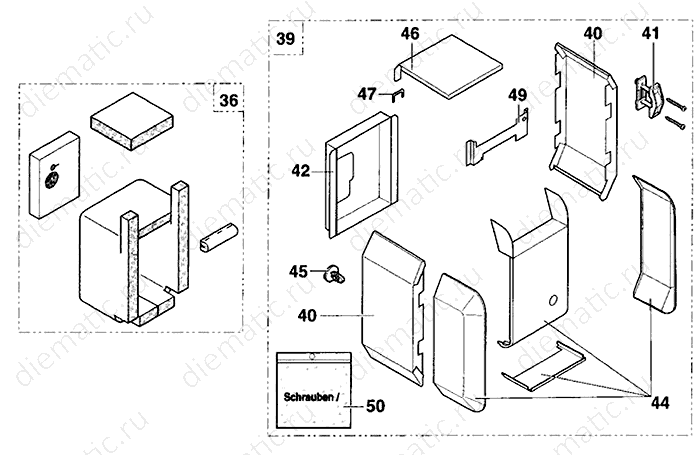

| 36 |
81998701 |
Теплоизоляция теплообменника GTU 110 3-секц. |
| 36 |
81998703 |
Теплоизоляция теплообменника GTU 110 5-секц. |
| 36 |
81998724 |
Теплоизоляция теплообменника GTU116 |
| 36 |
81998702 |
Теплоизоляция теплообменника GTU 110 4-секц. |
| 39 |
81995503 |
Обшивка GTU 113RS |
| 39 |
81995504 |
Обшивка GTU 114RS |
| 39 |
81995505 |
Обшивка GTU 115RS |
| 39 |
81995533 |
Комплект обшивки котла GTU116 |
| 40 |
81998805 |
Боковая панель в сборе, 3 секции |
| 40 |
81998806 |
Боковая панель в сборе, 4 секции |
| 40 |
81998807 |
Боковая панель в сборе, 5 секций |
| 40 |
81998840 |
Боковая панель в сборе, 6 секций |
| 41 |
95320186 |
Зажимы для кабелей PA 268/RO |
| 42 |
81998016 |
Задняя панель |
| 44 |
81998817 |
Крышка в сборе |
| 45 |
96496160 |
Заклепка 052880 |
| 46 |
81990511 |
Верхняя панель серого цвета, 3 секц. |
| 46 |
81990538 |
Верхняя панель серого цвета, 6 секц. |
| 46 |
81990512 |
Верхняя панель серого цвета, 4 секц. |
| 46 |
81990513 |
Верхняя панель серого цвета, 5 секц. |
| 47 |
97550187 |
Резиновая профилированная деталь для прохода кабелей |
| 47 |
97550151 |
Защитный пластмассовый покров для кабеля |
| 49 |
81998018 |
Задняя поперечина, 4, 5, 6 секций |
| 50 |
81998985 |
Пакет с крепежом для обшивки котла |
| Поз. |
Артикул |
Наименование |

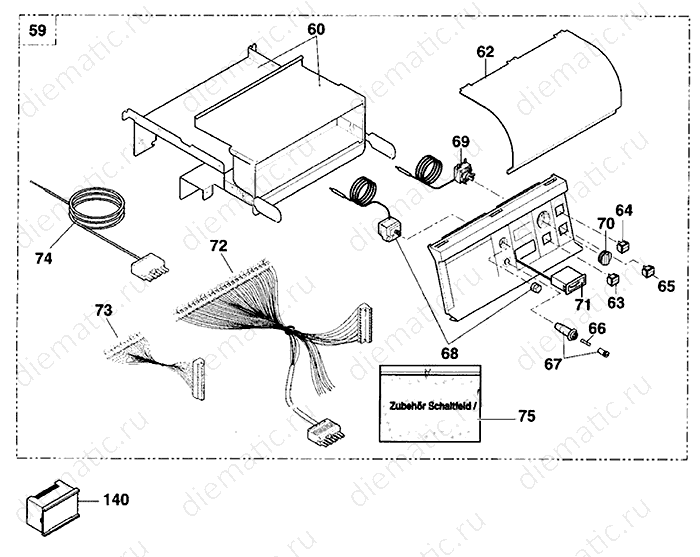

| 59 |
81998976 |
Панель управления GTU 110 STD |
| 60 |
81995519 |
Набор деталей из листового металла для панели управления |
| 62 |
97525913 |
Стекло |
| 63 |
95325027 |
Двухпозиционный переключатель зеленого цвета Вк |
| 64 |
95325103 |
Выключатель "тест STB (защитный термостат)" |
| 65 |
85000034 |
Переключатель Test |
| 66 |
96547000 |
Плавкий предохранитель 4 A |
| 66 |
95340249 |
Плавкий предохранитель 6,3 АТ |
| 67 |
96550069 |
Держатель пл. предохранителя 6,3 АТ (4.8х0.5) |
| 67 |
96550023 |
Держатель пл. предохранителя (2.8х0.5) |
| 68 |
85000032 |
Защитный термостат 110 °С |
| 69 |
85000002 |
Регулировочный термостат 30-90°C |
| 70 |
82188973 |
Ручка регулировки + упор |
| 71 |
95365157 |
Плоский термометр G.M. |
| 72 |
81994906 |
Пучок кабелей питания |
| 73 |
81994907 |
Провода датчиков |
| 74 |
81994908 |
Кабель горелки |
| 75 |
81998984 |
Комплект винтов и принадлежностей для панели управления |
| 140 |
88017737 |
Устройство регулирования SV-Matic SVR |
| 140 |
88017841 |
Модуль регулирования и приоритета ГВС МВ1 (ед. по |
| Поз. |
Артикул |
Наименование |
|
81997733 |
Набор подающей/обратной линии DB45W |
|
81997742 |
Дифференциальный клапан |
|
81997734 |
Группа безопасности DB 46 |
|
81997736 |
Набор трубопроводов DB 47 |
|
81997737 |
подводка DB 48 |
|
81997738 |
Двигатель клапана DB 49 |

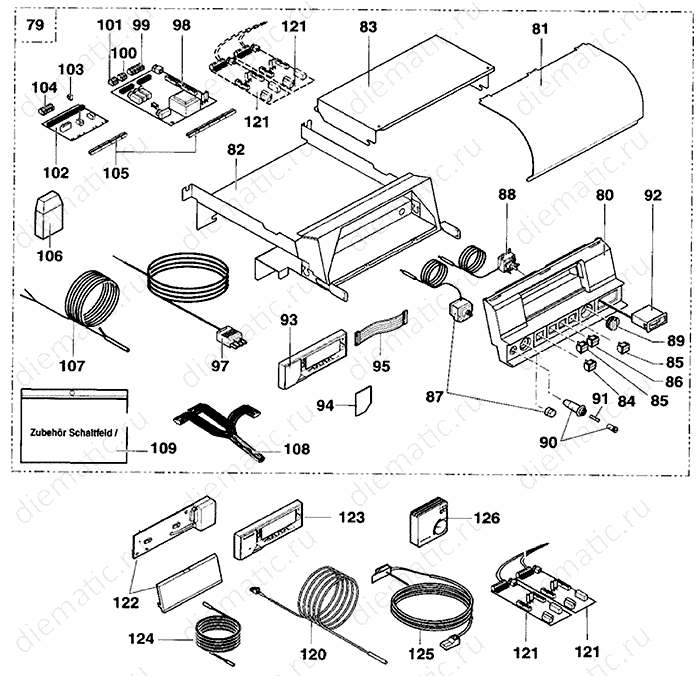

| 79 |
81998947 |
Панель управления Diematic |
| 80 |
97525137 |
Лицевая часть панели управления |
| 81 |
97525913 |
Стекло |
| 82 |
81995517 |
Детали из листовой стали для панели управления |
| 83 |
81998950 |
Крышка |
| 84 |
95325027 |
Двухпозиционный переключатель зеленого цвета Вк |
| 85 |
85000035 |
Двухпозиционный переключатель |
| 86 |
95325092 |
Двухпозиционный переключатель с моментальным возвратом |
| 87 |
85000032 |
Защитный термостат 110 °С |
| 88 |
85000002 |
Регулировочный термостат 30-90°C |
| 89 |
82188973 |
Ручка регулировки + упор |
| 90 |
96550023 |
Держатель пл. предохранителя (2.8х0.5) |
| 90 |
96550023 |
Держатель пл. предохранителя (2.8х0.5) |
| 91 |
96547000 |
Плавкий предохранитель 4 A |
| 91 |
95340249 |
Плавкий предохранитель 6,3 АТ |
| 92 |
95365157 |
Плоский термометр G.M. |
| 93 |
88055562 |
Диалоговый модуль |
| 94 |
97509021 |
Дверца 8199-4021 |
| 95 |
81995180 |
Шлейф |
| 97 |
81994909 |
Кабель горелки |
| 98 |
88055585 |
Силовая плата новая |
| 99 |
81994925 |
9-контактный разъем |
| 100 |
81994923 |
3-контактный разъем насоса |
| 101 |
81994921 |
3-контактный разъем вспомогательного насоса |
| 102 |
88055587 |
Плата питания 230 В |
| 103 |
81994926 |
3-контактный установленный разъем |
| 104 |
81994924 |
6-контактный разъем питания |
| 105 |
97550148 |
Распорка |
| 106 |
95365488 |
Датчик наружной температуры AF40 |
| 107 |
95365491 |
Датчик KVT 40 дл. 2 м |
| 108 |
81994920 |
Пучок кабелей питания |
| 109 |
81998984 |
Комплект винтов и принадлежностей для панели управления |
| 120 |
81997717 |
Датчик ГВС (ед. поставки DB 116) |
| 121 |
81997716 |
Плата и датчик для одного смесит. конт.(ед. пост. DB |
| 122 |
81997718 |
Кронштейн настенный (ед. пост. DB 117) |
| 123 |
81997719 |
Диалоговый модуль CDI (ед. пост. DB 118) |
| 124 |
81997720 |
Соединительный кабель к CDI дл. 40 м (ед. поставки |
| 125 |
81997723 |
Датчик темп. дымовых газов (ед. пост. DB 120) |
| 126 |
82187720 |
Датчик комнатной темп. (ед. поставки BG 20) |
