Запасные части к бытовым котлам
De Dietrich GT/GTM 1100 V /Diematic

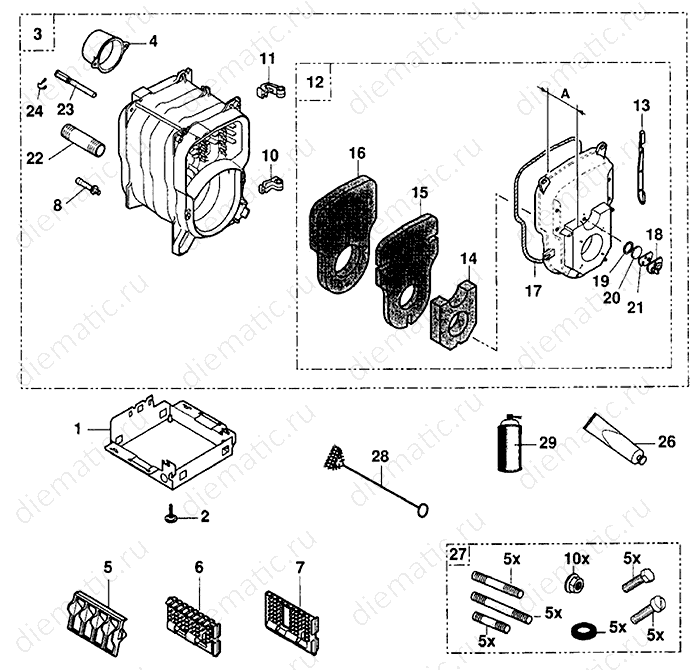

Корпус котла
| Поз. |
Артикул |
Наименование |
| 1 |
81998973 |
Основание в сборе, 3 секции |
| 1 |
81998974 |
Основание в сборе, 4 секции |
| 1 |
81998975 |
Основание в сборе, 5 секций |
| 2 |
94982106 |
Ножка, регулировочная |
| 3 |
81995535 |
Теплообменник котла в сборе, 3 секции |
| 3 |
81995537 |
Теплообменник котла в сборе, 5 секций |
| 3 |
81995536 |
Теплообменник котла в сборе, 4 секции |
| 4 |
81990012 |
Труба для подсоединения к дымовой трубе Ø 125 |
| 5 |
81990015 |
Левый турбулизатор |
| 6 |
81990016 |
Центральный турбулизатор |
| 7 |
81990017 |
Правый турбулизатор |
| 8 |
97549448 |
Труба для слива |
| 10 |
81990203 |
Нижний шарнир |
| 11 |
81990204 |
Верхний шарнир |
| 12 |
81995526 |
Дверца горелки в сборе (до 03/96) |
| 12 |
81995538 |
Дверца горелки в сборе A=104,5 (с 03/96) |
| 13 |
81990207 |
Ось для дверцы камеры сгорания |
| 14 |
94250222 |
Теплоизоляция дверцы, передняя часть |
| 15 |
94250223 |
Теплоизоляция дверцы, средняя часть |
| 16 |
94250224 |
Теплоизоляция дверцы, задняя часть |
| 17 |
95086032 |
Силиконовый шнур Ø 10,5 мм (1 м) |
| 17 |
81998983 |
Набор крепежных деталей теплообменника котла |
| 18 |
81990206 |
Смотровое стекло |
| 19 |
97550197 |
Прокладка смотрового стекла |
| 20 |
95216246 |
Смотровое стекло дверцы топки |
| 21 |
94250225 |
Изоляция смотрового стекла |
| 22 |
97549447 |
Труба подачи/ обратная 1"1/4 |
| 23 |
95361215 |
Приемная гильза |
| 24 |
97581286 |
Пружинный зажим приемной гильзы |
| 28 |
96960223 |
Нейлоновая щетка Ø 50 X 100 дл. 750 мм |
| 29 |
94345102 |
Аэрозольный баллон краски темно-серый RAL 7016 |
| 29 |
94345104 |
Аэрозольный баллон для мелкой покраски - цвет слоновая кость |
| 262 |
94285066 |
Паста-герметик PERMABOND A1044 |

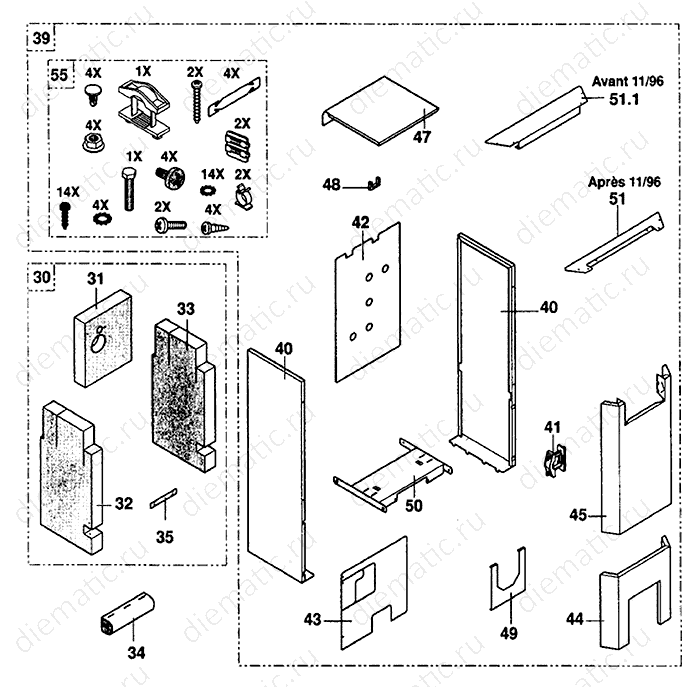

Обшивка + изоляция
| Поз. |
Артикул |
Наименование |
| 30 |
81995511 |
Теплоизоляция теплообменника в сборе, 3 секц. |
| 30 |
81995512 |
Теплоизоляция теплообменника в сборе, 4 секц. |
| 30 |
81995513 |
Теплоизоляция теплообменника в сборе, 5 секц. |
| 31 |
81994133 |
Задняя теплоизоляция |
| 32 |
81994041 |
Теплоизоляция теплообменника, левая, 3 секц. |
| 32 |
81994043 |
Теплоизоляция теплообменника, левая, 5 секц. |
| 32 |
81994042 |
Теплоизоляция теплообменника, левая, 4 секц. |
| 33 |
81994044 |
Теплоизоляция теплообменника, правая, 3 секц. |
| 33 |
81994046 |
Теплоизоляция теплообменника, правая, 5 секц. |
| 33 |
81994045 |
Теплоизоляция теплообменника, правая, 4 секц. |
| 34 |
81994047 |
Изоляция поперечной опоры (до 01/96) |
| 35 |
84068082 |
Крепление |
| 39 |
81995506 |
Обшивка котла GT 1100 V, 3 секц. |
| 39 |
81995508 |
Обшивка котла GT 1100 V, 5 секц. |
| 39 |
81995507 |
Обшивка котла GT 1100 V, 4 секц. |
| 40 |
81998822 |
Боковая панель в сборе, 3-4 секц. |
| 40 |
81998823 |
Панель боковая в сборе, 5 секц. |
| 41 |
95320186 |
Зажимы для кабелей PA 268/RO |
| 42 |
81998056 |
Задняя верхняя панель |
| 43 |
81998062 |
Задняя нижняя панель, 3 секц. |
| 43 |
81998057 |
Задняя нижняя панель, 4-5 секц. |
| 44 |
81998824 |
Передняя нижняя панель |
| 45 |
81998825 |
Передняя верхняя панель |
| 47 |
81990526 |
Верхняя крышка серого цвета, 3-4 секц. |
| 47 |
81990527 |
Верхняя крышка серого цвета, 5 секц. |
| 48 |
97550187 |
Резиновая профилированная деталь для прохода кабеля |
| 48 |
97550151 |
Защитный пластмассовый покров для кабеля |
| 49 |
81990528 |
Плита передняя дверцы топки |
| 50 |
81998048 |
Опора водонагревателя, 3 секц. |
| 50 |
81998050 |
Опора водонагревателя, 5 секц. |
| 50 |
81998049 |
Опора водонагревателя, 4 секц. |
| 51 |
81990542 |
Крышка стандартной панели управления или DIEMAT |
| 51.1 |
81990525 |
Крышка стандартной панели управления (до 11/96) |
| 55 |
81997730 |
Комплект винтов для обшивки |

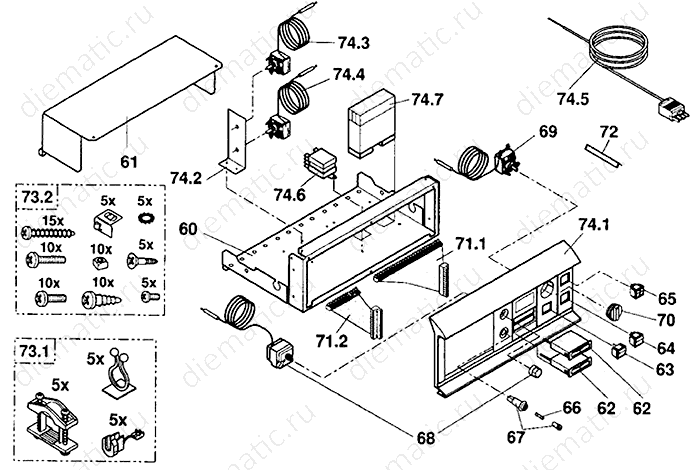

Панель управления стандартная до 11/96

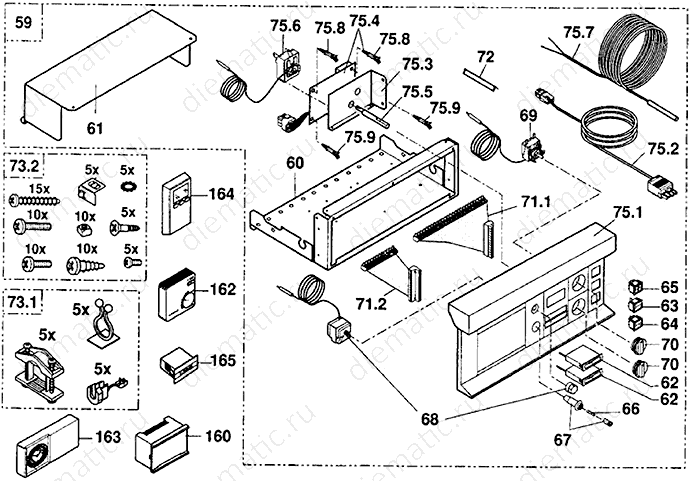

Панель управления стандартная после 11/96
| Поз. |
Артикул |
Наименование |
| 59 |
81998969 |
Стандартная панель управления, в сборе |
| 60 |
81998970 |
Кронштейн в сборе |
| 61 |
81998971 |
Крышка в сборе |
| 62 |
95365149 |
Термометр |
| 63 |
95325027 |
Двухпозиционный переключатель зеленого цвета Вк |
| 64 |
85000034 |
Переключатель Test |
| 65 |
95325103 |
Выключатель "тест STB (защитный термостат)" |
| 66 |
95340249 |
Плавкий предохранитель 6,3 АТ |
| 67 |
96550069 |
Держатель пл. предохранителя 6,3 АТ (4.8х0.5) |
| 67 |
96550023 |
Держатель пл. предохранителя (2.8х0.5) |
| 68 |
95363316 |
Защитный термостат 110 °С |
| 69 |
85000002 |
Регулировочный термостат 30-90°C |
| 70 |
82188973 |
Ручка регулировки + упор |
| 71.1 |
81994932 |
Комплект проводов панели управления |
| 71.2 |
81994934 |
Электрическая цепь датчика температуры |
| 72 |
95365613 |
Разделитель приемной гильзы |
| 73.1 |
81995509 |
Винты и принадлежности стандартной панели управления |
| 73.2 |
81995510 |
Комплект винтов стандартной панели управления |
| 74.1 |
97509010 |
Электромеханическая панель |
| 74.2 |
81998061 |
Опора термостата |
| 74.3 |
88014701 |
Ограничительный термостат на 60 °С (ГВС) |
| 74.4 |
88014711 |
Ограничительный термостат на 80 °С |
| 74.5 |
81994933 |
Кабель горелки |
| 74.6 |
95333280 |
Реле FINDER 60.62 220 В |
| 74.7 |
95362655 |
Реле задержки |
| 75.1 |
97509014 |
Электромеханическая панель |
| 75.2 |
81994947 |
Кабель горелки |
| 75.3 |
81998730 |
Опора для плат в сборе |
| 75.4 |
88055599 |
Плата МВ2 |
| 75.4 |
88055600 |
Плата МВ4 новая |
| 75.5 |
97509017 |
Винт, установочный |
| 75.6 |
88014711 |
Ограничительный термостат на 80 °С |
| 75.7 |
95365491 |
Датчик KVT 40 дл. 2 м |
| 75.8 |
95320819 |
Держатель платы верхний |
| 75.9 |
95320820 |
Держатель платы нижний |
| 160 |
88017810 |
Устройство регулирования SV-matic 321 (AD100) |
| 160 |
88017812 |
Устройство регулирования SV-matic 321 D |
| 160 |
88017816 |
Устройство регулирования SV matic 331 (AD 106) |
| 162 |
88017826 |
Дистанционное управление FBR 30 S (ед. поставки A |
| 162 |
88017825 |
Дистанционное управление с датчиком комнатной темпе |
| 163 |
88017839 |
Аналоговый комн. термостат AD125 |
| 164 |
88017840 |
Цифровой комн. термостат AD 126 |
| 165 |
82187730 |
Счетчик часов работы (ед. поставки BG40) |

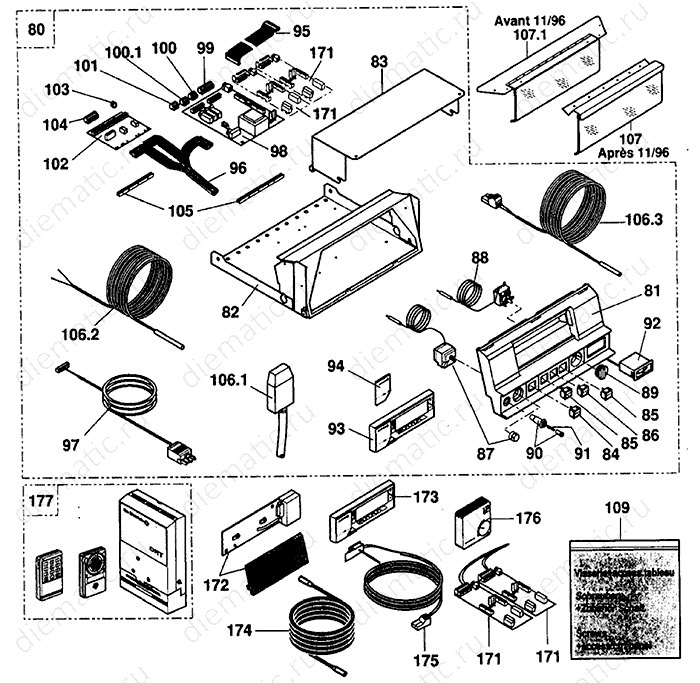

Панель управления Diematic Delta
| Поз. |
Артикул |
Наименование |
| 80 |
81998994 |
Панель управления Diematic, в сборе |
| 81 |
97525137 |
Лицевая часть панели управления |
| 82 |
81998723 |
Детали из листовой стали для панели управления |
| 83 |
81998996 |
Пакет с принадлежностями |
| 84 |
95325027 |
Двухпозиционный переключатель зеленого цвета Вк |
| 85 |
85000035 |
Двухпозиционный переключатель |
| 86 |
95325092 |
Двухпозиционный переключатель с моментальным возвратом |
| 87 |
95363316 |
Защитный термостат 110 °С |
| 88 |
85000002 |
Регулировочный термостат 30-90°C |
| 89 |
82188973 |
Ручка регулировки + упор |
| 90 |
96550069 |
Держатель пл. предохранителя 6,3 АТ (4.8х0.5) |
| 90 |
96550023 |
Держатель пл. предохранителя (2.8х0.5) |
| 91 |
95340249 |
Плавкий предохранитель 6,3 АТ |
| 92 |
95365161 |
Термометр |
| 93 |
88055562 |
Диалоговый модуль |
| 94 |
97509021 |
Дверца 8199-4021 |
| 95 |
81995180 |
Шлейф |
| 96 |
81994920 |
Пучок кабелей питания |
| 97 |
81994943 |
Кабель горелки |
| 98 |
88055585 |
Силовая плата новая |
| 99 |
81994925 |
9-контактный разъем |
| 100 |
81994923 |
3-контактный разъем насоса |
| 100.1 |
81994922 |
3-контактный разъем насоса ГВС |
| 101 |
81994921 |
3-контактный разъем вспомогательного насоса |
| 102 |
88055587 |
Плата питания 230 В |
| 103 |
81994926 |
3-контактный установленный разъем |
| 104 |
81994924 |
6-контактный разъем питания |
| 105 |
97550148 |
Распорка |
| 106.1 |
95365488 |
Датчик наружной температуры AF40 |
| 106.2 |
95365491 |
Датчик KVT 40 дл. 2 м |
| 106.3 |
81997760 |
Датчик температуры ГВС в сборе |
| 107 |
81998863 |
Стекло панели управления Diematic Delta (после 11 |
| 107.1 |
81998997 |
Крышка панели управления Diematic Delta (до 11/96 |
| 109 |
81998984 |
Комплект винтов и принадлежностей для панели упр |
| 171 |
81997716 |
Плата и датчик для одного смесит. конт.(ед. пост. DB |
| 172 |
81997718 |
Кронштейн настенный (ед. пост. DB 117) |
| 173 |
81997719 |
Диалоговый модуль CDI (ед. пост. DB 118) |
| 174 |
81997720 |
Соединительный кабель к CDI дл. 40 м (ед. поставки |
| 175 |
81997723 |
Датчик темп. дымовых газов (ед. пост. DB 120) |
| 176 |
82187720 |
Датчик комнатной темп. (ед. поставки BG 20) |
| 177 |
88017739 |
Устройство управления по телефонной линии |

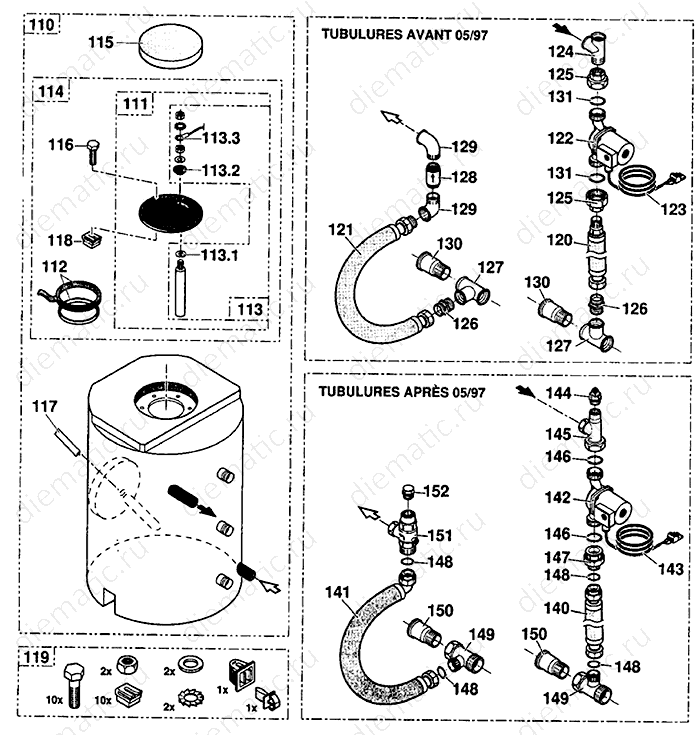

Бак + трубы
| Поз. |
Артикул |
Наименование |
| 110 |
81991000 |
Водонагреватель с изоляцией MT 130 DB 40 |
| 111 |
89498933 |
Установленная заглушка |
| 112 |
89705511 |
Набор прокладок 7 ММ + кольцо 5 ММ |
| 113 |
89708901 |
Магниевый анод в сборе Ø 33 дл. 330 мм |
| 113.1 |
95014035 |
Прокладка Ø 25х 8,5х2 |
| 113.2 |
94974525 |
Нейлоновая прокладка М8 |
| 113.3 |
89604901 |
Заземляющий провод |
| 114 |
81995548 |
Заглушка+анод+прокладка+крепеж |
| 115 |
89584008 |
Изоляция крышки для выполнения работ по очистке |
| 116 |
95610097 |
Винт 8x20 |
| 117 |
95365613 |
Разделитель приемной гильзы |
| 118 |
97758783 |
Гайка |
| 119 |
89705501 |
Комплект винтов водонагревателя МТ 130 |
| 120 |
94994118 |
Теплоизолированный гибкий трубопровод из нержавейки |
| 121 |
94994117 |
Теплоизолированный гибкий трубопровод из нержавейки |
| 122 |
95132278 |
Циркуляционный насос GRUNDFOS UPS 25-50 130 31 |
| 123 |
84384900 |
Кабель загрузочного насоса |
| 124 |
94926104 |
Тройник NR. 134 ¾" |
| 125 |
95132273 |
Переходная муфта¾" + Прокладка |
| 126 |
97869051 |
Соединение RUMS ¾" |
| 127 |
94928139 |
Тройник 1"1/4 |
| 128 |
94914285 |
Обратный клапан ¾" |
| 129 |
94920241 |
Колено А4 NR.92 ¾" |
| 130 |
94942192 |
Удлинительная муфта 1"1/4 |
| 131 |
95013064 |
Прокладка Ø 32 x 44 x 2 |
| 140 |
94994120 |
Теплоизолированный гибкий трубопровод из нержавейки |
| 141 |
94994122 |
Теплоизолированный гибкий трубопровод из нержавейки |
| 142 |
95132278 |
Циркуляционный насос GRUNDFOS UPS 25-50 130 31 |
| 143 |
89704902 |
Кабель загрузочного насоса |
| 144 |
94918140 |
Ручной воздухоотводчик ½" |
| 145 |
94914401 |
Колено 90° 1"½-¾" |
| 146 |
95013064 |
Прокладка Ø 32 x 44 x 2 |
| 147 |
94914402 |
Муфта из 2 частей с внутренней/наружной резьбой 1" |
| 148 |
95013062 |
Прокладка Ø 30 x 21 x 2 |
| 149 |
94914403 |
Тройник 1"1/4-1"-1"1/4 |
| 150 |
94942192 |
Удлинительная муфта 1"1/4 |
| 151 |
94914292 |
Обратный клапан 1" - ¾" |
| 152 |
94950113 |
Заглушка ½" |
|
