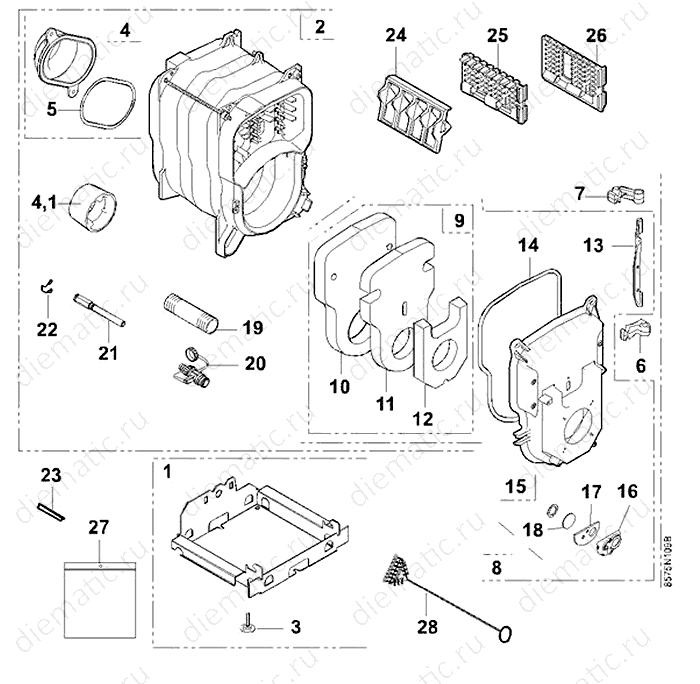

| Поз. |
Артикул |
Наименование |
| 1 |
85758815 |
Основание в сборе - 3 элемента |
| 1 |
85758816 |
Основание в сборе - 4 элемента |
| 1 |
85758817 |
Основание в сборе - 5 элементов |
| 1 |
85758818 |
Основание в сборе - 6 элементов |
| 2 |
85755500 |
3-секционный теплообменник котла в сборе |
| 2 |
85755501 |
4-секционный теплообменник котла в сборе |
| 2 |
85755502 |
5-секционный теплообменник котла в сборе |
| 2 |
85755503 |
6-секционный теплообменник котла в сборе |
| 3 |
97860646 |
Регулируемая ножка M10x35 |
| 4 |
85758975 |
Патрубок уходящих газов Ø 125/ 130 |
| 4,1 |
81990026 |
Кольцо Ø 150/153 для патрубка уходящих газов |
| 5 |
95086036 |
Силиконовый шнур Ø 8 мм (1 м) |
| 6 |
81990203 |
Нижний шарнир |
| 7 |
81990204 |
Верхний шарнир |
| 8 |
85758919 |
Дверца камеры сгорания в сборе |
| 9 |
85755524 |
Теплоизоляция дверцы камеры сгорания в сборе |
| 10 |
94250247 |
Задняя теплоизоляция дверцы |
| 11 |
94250246 |
Промежуточная теплоизоляция дверцы |
| 12 |
94250245 |
Передняя теплоизоляция дверцы |
| 13 |
81990207 |
Ось для дверцы камеры сгорания |
| 14 |
95086032 |
Силиконовый шнур Ø 10,5 мм (1 м) |
| 15 |
85758925 |
Сигнальная лампа в сборе дверцы камеры сгорания |
| 16 |
85750004 |
Розетка |
| 17 |
94250234 |
Изоляция для розетки |
| 18 |
97580027 |
Стекло |
| 19 |
97549449 |
Труба подающей/обратной линии 1"1/4 |
| 20 |
94902073 |
Сливной вентиль ½" |
| 21 |
95361215 |
Приемная гильза |
| 22 |
97581286 |
Пружинный зажим приемной гильзы |
| 23 |
95365613 |
Разделитель приемной гильзы |
| 24 |
81990015 |
Левый турбулизатор |
| 25 |
81990016 |
Центральный турбулизатор |
| 26 |
81990017 |
Правый турбулизатор |
| 27 |
81998983 |
Набор крепежных деталей теплообменника котла |
| 28 |
96960223 |
Нейлоновая щетка Ø 50 X 100 дл. 750 мм |
| Поз. |
Артикул |
Наименование |
| 30 |
85755509 |
Теплоизоляция теплообменника GT 120 - 3 секц. |
| 30 |
85755510 |
Теплоизоляция теплообменника GT 120 - 4 секц. |
| 30 |
85755511 |
Теплоизоляция теплообменника GT 120 - 5 секц. |
| 30 |
85755512 |
Теплоизоляция теплообменника GT 120 - 6 секц. |
| 31 |
84068082 |
Крепление |

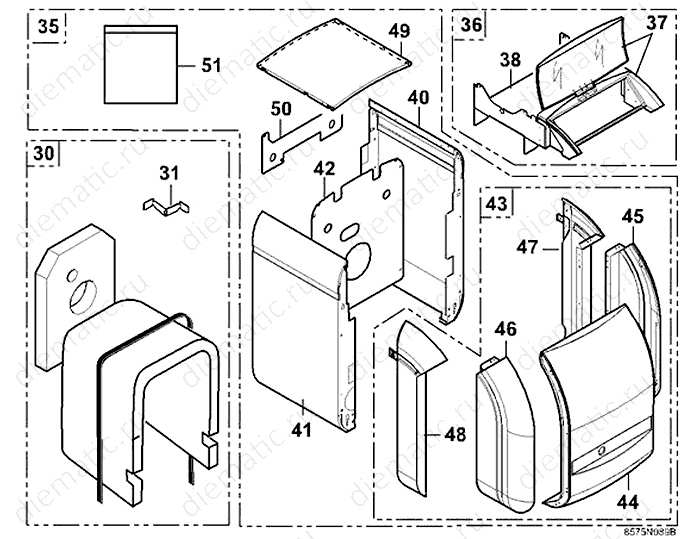

| 35 |
85755504 |
Обшивка в сборе GTU 123 |
| 35 |
85755505 |
Обшивка в сборе GTU 124 |
| 35 |
85755506 |
Обшивка в сборе GTU 125 |
| 35 |
85755507 |
Обшивка в сборе GTU 126 |
| 36 |
85758945 |
Поперечная опора в сборе |
| 37 |
97864029 |
Каркас панели управления + Стекло |
| 38 |
200000950 |
Поперечная опора + Разъем массы |
| 40 |
85758805 |
Боковая правая панель 3 секц. |
| 40 |
85758806 |
Боковая правая панель 4 секц. |
| 40 |
85758807 |
Боковая правая панель 5 секц. |
| 40 |
85758808 |
Боковая правая панель 6 секц. |
| 41 |
85758858 |
Боковая левая панель 3 секц. |
| 41 |
85758859 |
Боковая левая панель 4 секц. |
| 41 |
85758860 |
Боковая левая панель 5 секц. |
| 41 |
85758861 |
Боковая левая панель 6 секц. |
| 42 |
85758810 |
Задняя панель |
| 43 |
85758813 |
Передний кожух в сборе GTU 120 |
| 44 |
85755541 |
Центральная панель кожуха |
| 45 |
85755539 |
Правая боковая панель кожуха |
| 46 |
85755540 |
Левая боковая панель кожуха |
| 47 |
85755582 |
Правая вертикальная стойка |
| 48 |
85755583 |
Левая вертикальная стойка |
| 49 |
85750510 |
Верхняя панель 3 секц. 470х453,8 |
| 49 |
85750511 |
Верхняя панель 3 секц. 470х580,8 |
| 49 |
85750512 |
Верхняя панель 4 секц. 470х707,8 |
| 49 |
85750513 |
Верхняя панель 5 секц. 470х834,8 |
| 50 |
85758033 |
Задняя верхняя поперечина |
| 51 |
85755508 |
Пакет с набором винтов для обшивки |

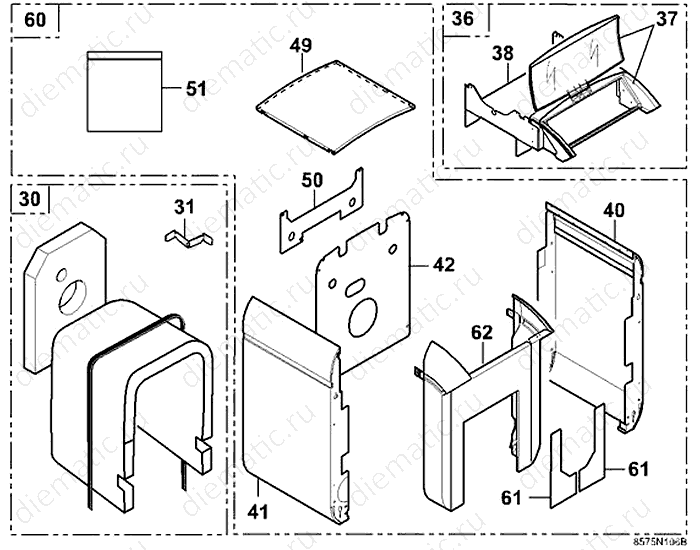

| 60 |
85755513 |
Обшивка в сборе GT 123 |
| 60 |
85755514 |
Обшивка в сборе GT 124 |
| 60 |
85755515 |
Обшивка в сборе GT 125 |
| 60 |
85755516 |
Обшивка в сборе GT 126 |
| 61 |
85750516 |
Панель дверцы камеры сгорания GT120 |
| 62 |
85758812 |
Передняя панель |
