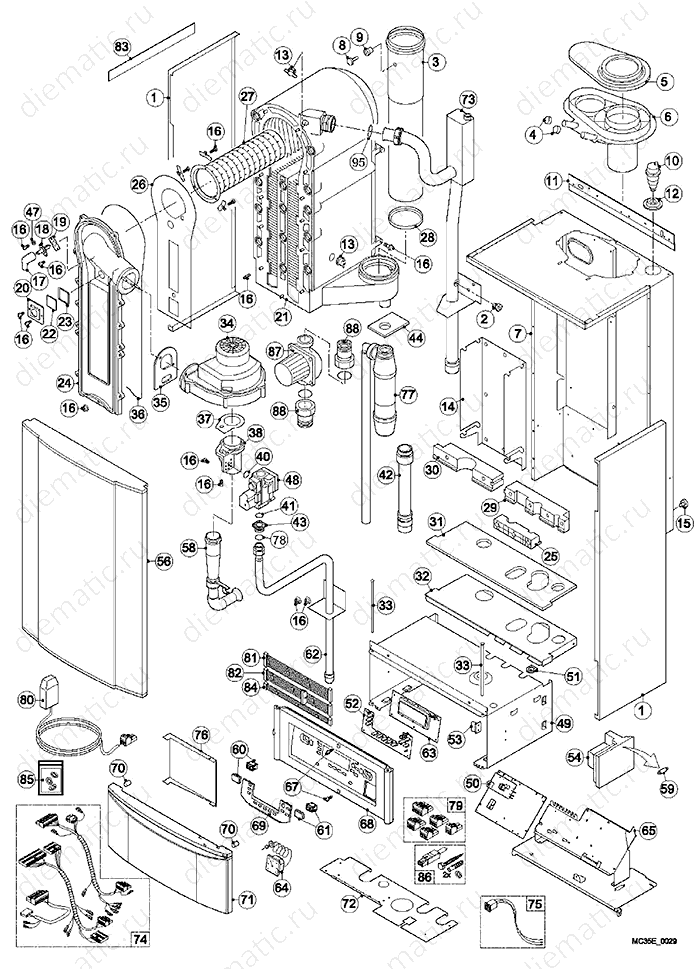

| Поз. |
Артикул |
Наименование |
| 1 |
58363 |
Боковая панель |
| 2 |
46850 |
Приемная гильза для манометра |
| 3 |
55994 |
Труба отвода продуктов сгорания DN 100 MC 65 |
| 3 |
55993 |
Труба отвода продуктов сгорания DN 80 MC 35E / MC 45 |
| 4 |
S57163 |
Колпачок отводов для измерения |
| 5 |
S54763 |
Крышка переходника DN 100 MC 65 |
| 5 |
S54750 |
Крышка переходника DN 80 MC 35E / MC 45 |
| 6 |
54781 |
Переходник DN 100/150 в сборе |
| 6 |
54748 |
Переходник DN 80/125 в сборе |
| 7 |
55576 |
Задняя панель+Верх |
| 8 |
S49297 |
Датчик температуры дымовых газов NTC |
| 9 |
59659 |
Колпачок датчика дымовых газов |
| 10 |
S37628 |
Автоматический воздухоотводчик 3/8" |
| 11 |
57485 |
Крепежная скоба |
| 12 |
54278 |
Проходная втулка для трубы Манометр |
| 13 |
S44698 |
Датчик температуры ELMWOOD NTC |
| 14 |
55572 |
Опора для теплообменника MC 35E / MC 45 |
| 14 |
55573 |
Опора для теплообменника MC 65 |
| 15 |
47174 |
Ограничитель зазора |
| 16 |
200002325 |
Пакет с набором винтов MC 35 / 90 |
| 17 |
S55924 |
Кабель зажигания |
| 18 |
S59527 |
Запальный электрод +Электрод ионизации+Прокладка |
| 19 |
53489 |
Прокладка электрода |
| 20 |
54822 |
Опора окошка наблюдения за пламенем |
| 21 |
S53323 |
Теплообменник MC 35E / MC 45 |
| 21 |
S53324 |
Теплообменник MC 65 |
| 22 |
S45004 |
Окошко для наблюдения за пламенем D.32X32X3+П |
| 23 |
35458 |
Прокладка окошка наблюдения за пламенем |
| 24 |
S53477 |
Лючок для ревизии теплообменника+Прокладка+Изоляция |
| 25 |
54745 |
Передняя крепежная опора для труб |
| 26 |
54731 |
Теплоизоляция лючка для ревизии теплообменника |
| 27 |
S54753 |
Горелка MC 35E / MC 45 |
| 27 |
S54754 |
Горелка MC 65 |
| 28 |
55915 |
Прокладка выхода продуктов сгорания DN 100 MC 65 |
| 29 |
54744 |
Правая крепежная опора для труб |
| 30 |
54743 |
Левая крепежная опора для труб |
| 31 |
57469 |
Изоляция пластины для подключений |
| 32 |
54793 |
Пластина для подключений |
| 33 |
54798 |
Ось |
| 34 |
S59167 |
Вентилятор MVLRG148/1200-3633+Прокладки |
| 35 |
56151 |
Прокладка вентилятора |
| 36 |
57241 |
Прокладка лючка для ревизии теплообменника |
| 37 |
54777 |
Прокладка Труба Вентури-Вентилятор |
| 38 |
54765 |
Труба Вентури MC 35Е / MC 45 |
| 38 |
54766 |
Труба Вентури MC 65 |
| 40 |
54768 |
Прокладка газового блока - Труба Вентури |
| 41 |
54771 |
Тороидальное уплотнение 15,1 x 2,7 Quinta |
| 42 |
57468 |
Обратная труба системы отопления |
| 43 |
57827 |
Фланец прямой |
| 44 |
57470 |
Прокладка сифона |
| 47 |
21473 |
Шайба EVENTAIL 4.3 |
| 48 |
S54767 |
Газовый клапан VK125V1036B+Прокладки |
| 49 |
62176 |
Каркас панели управления |
| 50 |
200002044 |
Плата реле -датчиков, новая |
| 51 |
S49196 |
Зажим для кабеля |
| 52 |
97864033 |
Клавиатура |
| 53 |
54794 |
Крепление Программный блок |
| 54 |
S59942 |
Программный блок MCBA |
| 56 |
S59928 |
Передняя панель в сборе |
| 58 |
57238 |
Глушитель подачи воздуха с креплением |
| 59 |
43563 |
Плавкий предохранитель 2 AF (быстродействующий) 230 |
| 59 |
14510 |
Плавкий предохранитель 4 AT (с задержкой) 24 V MCBA |
| 59 |
6778 |
Плавкий предохранитель 6,3 AT (с задержкой) Электропитание |
| 60 |
0295160 |
Главный выключатель Вкл/Выкл |
| 61 |
0295159 |
Кнопка ручного сброса блокировки |
| 62 |
54770 |
Труба подачи газа |
| 63 |
200008102 |
Плата UC Индикации, протестированная |
| 64 |
58938 |
Манометр+Проходная втулка для трубы |
| 65 |
S59925 |
Выдвижная часть опоры для плат |
| 67 |
S59939 |
Колпачок передней части |
| 68 |
59908 |
Передняя часть |
| 69 |
97864027 |
Крышка |
| 70 |
S54811 |
Круглый магнит 8 мм |
| 71 |
59921 |
Дверца панели управления |
| 72 |
55571 |
Внутренняя часть панели из листового металла |
| 73 |
54756 |
подводка системы отопления |
| 74 |
59944 |
Кабельный жгут датчиков 230 В |
| 75 |
59946 |
Кабельный жгут электропитания 230 В |
| 76 |
54812 |
Подставка для инструкции A5 |
| 77 |
S54761 |
Сифон |
| 78 |
54771 |
Тороидальное уплотнение 15,1 x 2,7 Quinta |
| 79 |
200001798 |
2-контактный установленный разъем |
| 79 |
85754906 |
2-контактный установленный разъем Датчик наружной температуры |
| 79 |
85754905 |
3-контактный установленный разъем Электропитание |
| 79 |
85754924 |
3-контактный разъем Насос А |
| 79 |
300009077 |
3-контактный установленный разъем Вспомогательный насос |
| 79 |
200001799 |
4-контактный установленный разъем PG-TEL |
| 79 |
85754922 |
4-контактный установленный разъем VA+CS |
| 80 |
95362450 |
Датчик наружной температуры AF60 |
| 81 |
200001962 |
26-проводный плоский шлейф дл. 500 мм |
| 82 |
59943 |
14-проводный плоский шлейф дл. 500 |
| 83 |
52484 |
Инструмент для чистки теплообменника |
| 84 |
200001964 |
8-проводный плоский шлейф дл. 640 мм |
| 85 |
200002326 |
Пакет с прокладками MC 35E / 90 |
| 86 |
56083 |
Клеммный разъем Евро |
| 87 |
S59934 |
Циркуляционный насос+Прокладки |
| 88 |
54758 |
Соединение Циркуляционный насос |
| 95 |
S51103 |
Прокладка |
