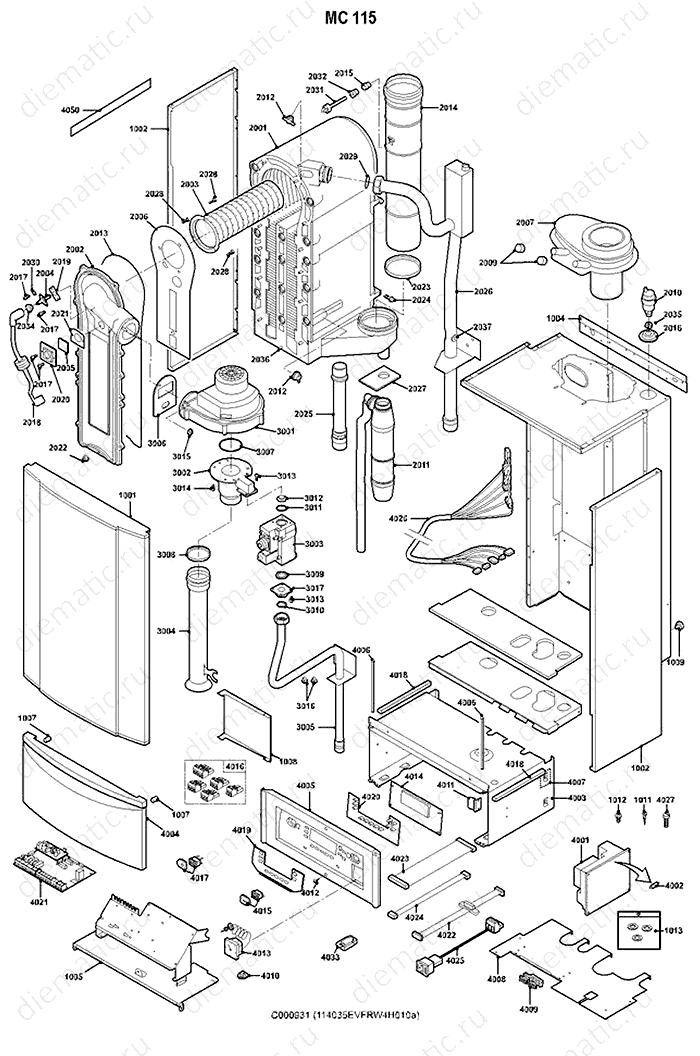

| Поз. |
Артикул |
Наименование |
| 1001 |
S59928 |
Передняя панель в сборе |
| 1002 |
S100370 |
Боковая панель 115 кВт |
| 1004 |
S57485 |
Крепежная скоба |
| 1005 |
S59925 |
Выдвижная часть опоры для плат |
| 1007 |
S54811 |
Круглый магнит 8 мм |
| 1008 |
S54812 |
Подставка для инструкции А5 |
| 1009 |
S57010 |
Ограничитель зазора |
| 1011 |
S100053 |
Специальный винт M4x16 (х20) |
| 1012 |
S14254 |
Винт Parker4.2x9.5 (20 шт.) |
| 1013 |
S100066 |
Пакет с прокладками |
| 2001 |
S100196 |
Теплообменник 115 кВт |
| 2002 |
S53477 |
Лючок для ревизии теплообменника+Прокладка+Изоляция |
| 2003 |
S57477 |
Горелка МС90 |
| 2004 |
S54339 |
Запальный электрод +Электрод ионизации |
| 2005 |
S45004 |
Окошко для наблюдения за пламенем D.32X32X3+Прокладка |
| 2006 |
S54731 |
Изоляция лючка для ревизии теплообменника |
| 2007 |
S54781 |
Переходник DN 150 в сборе |
| 2009 |
S57163 |
Колпачок отводов для измерения |
| 2010 |
97920027 |
Автоматический воздухоотводчик 3/8" |
| 2011 |
S100041 |
Сифон в сборе 115 кВт |
| 2012 |
S44698 |
Датчик температуры ELMWOOD NTC |
| 2013 |
S57241 |
Прокладка лючка для ревизии теплообменника |
| 2014 |
S55994 |
Труба отвода продуктов сгорания диаметр 100мм |
| 2015 |
S53240 |
Заглушка |
| 2016 |
S54278 |
Проходная втулка для трубы |
| 2017 |
S48950 |
Винт M4x10 (х50) |
| 2018 |
S55924 |
Кабель зажигания |
| 2019 |
S53489 |
Пластина герметизации запального электрода |
| 2020 |
S54822 |
Опора окошка наблюдения за пламенем |
| 2021 |
S35458 |
Прокладка окошка наблюдения за пламенем |
| 2022 |
S54755 |
Гайка M6 (х20) |
| 2023 |
55915 |
Прокладка выхода продуктов сгорания DN 100 MC 65 |
| 2024 |
S56987 |
Шпилька M6 (х10) |
| 2025 |
S100042 |
Обратная труба системы отопления |
| 2026 |
S100043 |
подводка системы отопления |
| 2027 |
S57470 |
Прокладка сифона (х5) |
| 2028 |
S100052 |
Винт M4x10 (х20) |
| 2029 |
S51103 |
Прокладка |
| 2030 |
S21473 |
Зубчатые шайбы Eventail 4.3 (х10) |
| 2031 |
S49297 |
Датчик температуры дымовых газов NTC |
| 2032 |
S59659 |
Проходная втулка для трубы |
| 2034 |
S55409 |
Проходная втулка для кабеля |
| 2035 |
S62729 |
Фитинг воздухоотводчика (х5) |
| 2036 |
S100051 |
Шпилька M5x15 (х20) |
| 2037 |
S46850 |
Уравнительный резервуар 1/4" |
| 3001 |
S100036 |
Вентилятор RG 148 1200-3633-0 |
| 3002 |
S100037 |
Труба Вентури 115 кВт |
| 3003 |
S100065 |
Газовый клапан VR 8615 VB 1002 |
| 3004 |
S100045 |
Глушитель воздуха 115 кВт |
| 3005 |
S100044 |
Труба подачи газа |
| 3006 |
S56151 |
Прокладка вентилятора - Теплообменник |
| 3007 |
S100058 |
Тороидальная прокладка 70x3 Вентилятор - Труба Вентури (х5) |
| 3008 |
S100046 |
Прокладка диаметр 60мм Труба Вентури - Шумоглушитель |
| 3009 |
S100363 |
Прокладка 33x2 Фланец газа (х10) |
| 3010 |
S100056 |
Прокладка 27x20x2.5 (х5) |
| 3011 |
S100059 |
Тороидальная прокладка 23.47x2.62 |
| 3012 |
S100082 |
Диафрагма Природный газ H |
| 3012 |
S100038 |
Диафрагма Природный газ L |
| 3013 |
S48512 |
Винт M5x10 (х10) |
| 3014 |
S100054 |
Винт M5x16 (х20) |
| 3015 |
S100055 |
Гайка M5 (х20) |
| 3016 |
S54755 |
Гайка M6 (х20) |
| 3017 |
S100364 |
Фланец газового клапана 115 кВт |
| 4001 |
S100372 |
Программный блок MCBA 115 кВт |
| 4002 |
6778 |
Плавкий предохранитель 6,3 AT (с задержкой) Электропитание |
| 4002 |
S14510 |
Плавкий предохранитель 4AT (с задержкой) 24 ВMCBA |
| 4002 |
S43563 |
Плавкий предохранитель 2 AF (быстродействующий) 230 ВMCBA |
| 4003 |
S57487 |
Каркас панели |
| 4004 |
S59917 |
Дверца панели управления |
| 4005 |
S59908 |
Дисплей панели |
| 4006 |
S54798 |
Шарнир |
| 4007 |
54805 |
Соединитель для плоского кабеля |
| 4008 |
S58565 |
Внутренняя часть панели из листового металла |
| 4009 |
S49196 |
Зажим для кабеля |
| 4010 |
S62187 |
Проходная втулка для кабеля диаметр 21 мм (х6) |
| 4011 |
S54794 |
Защитный клипс |
| 4012 |
S100049 |
Винт Parker 4.2x19 (х20) |
| 4013 |
58938 |
Манометр+Проходная втулка для трубы |
| 4014 |
200008102 |
Плата UC Индикации, протестированная |
| 4015 |
0295159 |
Кнопка ручного сброса блокировки |
| 4016 |
300009080 |
Разъем RAST54-контактный PG-TEL |
| 4016 |
300009071 |
2-контактный установленный разъем 0-10 В |
| 4016 |
300009074 |
3-контактный разъем насоса A/VS |
| 4016 |
300009077 |
3-контактный установленный разъем Вспомогательный насос |
| 4016 |
200006051 |
4-контактный установленный разъем VA+CS |
| 4016 |
300009070 |
Разъем RAST5 3-контактный Датчик наружной температуры |
| 4017 |
0295160 |
Главный выключатель Вкл/Выкл |
| 4018 |
S62709 |
Уплотнительная прокладка(10м) |
| 4019 |
97864027 |
Крышка |
| 4020 |
97864033 |
Клавиатура |
| 4021 |
200002044 |
Плата реле -датчиков, новая |
| 4022 |
59943 |
14-проводный плоский шлейф дл. 500 |
| 4023 |
200001962 |
26-проводный плоский шлейф дл. 500 мм |
| 4024 |
200001964 |
8-проводный плоский шлейф дл. 640 мм |
| 4025 |
59946 |
Кабельный жгут электропитания 230 В |
| 4026 |
S100367 |
Кабельный жгут 115 кВт |
| 4027 |
S14342 |
Винт M5x12 |
| 4033 |
95362450 |
Датчик наружной температуры AF60 |
| 4050 |
58286 |
Инструмент для чистки теплообменника D.9 X 600MM |
