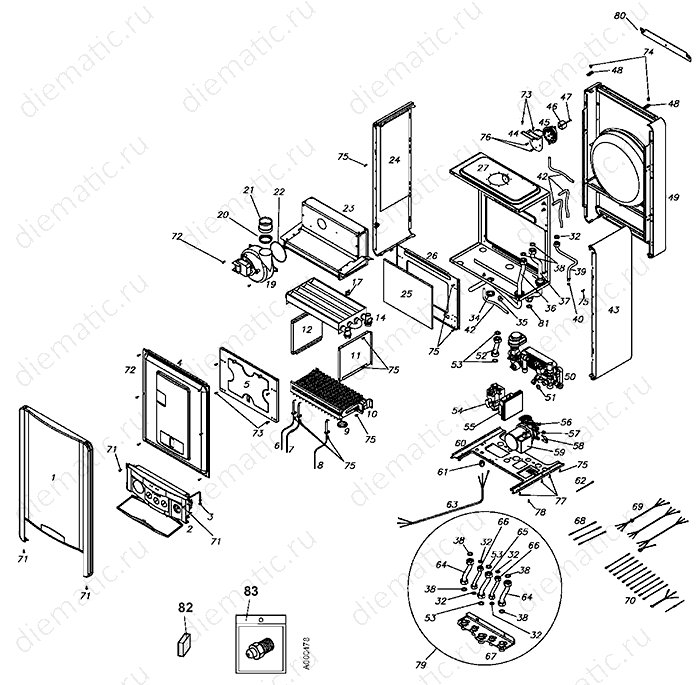

Запасные части к котлам
De Dietrich WHE 2.24 FF-3S
| Поз. |
Артикул |
Наименование |
| 1 |
300009680 |
Передняя панель в сборе |
| 2 |
300009687 |
Панель управления в сборе |
| 3 |
300009720 |
Тороидальная прокладка 5x3 - Модель GRUNDFOS |
| 4 |
300009721 |
Передняя панель в сборе |
| 5 |
300009725 |
Передняя пластина топки |
| 6 |
300009730 |
Запальный электрод (Земля) |
| 7 |
300009731 |
Запальный электрод |
| 8 |
300009732 |
Датчик ионизации |
| 9 |
300009733 |
Прокладка горелки |
| 10 |
300009734 |
Горелка Polidoro |
| 11 |
300009738 |
Боковая правая пластина топки в сборе |
| 12 |
300009742 |
Боковая левая пластина топки в сборе |
| 14 |
300017763 |
Основной теплообменник - 24 кВт |
| 17 |
300009745 |
Ограничительный термостат |
| 19 |
300017764 |
Вентилятор GR03745 |
| 20 |
300017765 |
Диафрагма - Ø 47 |
| 20 |
300009748 |
Диафрагма - Ø 49 |
| 21 |
300009749 |
Насадка вентилятора |
| 22 |
300009760 |
Прокладка вентилятора |
| 23 |
300017766 |
Опора отвода продуктов сгорания 24 кВт |
| 24 |
300009762 |
Левая боковая панель в сборе |
| 25 |
300009767 |
Задняя теплоизоляция топки |
| 26 |
300009768 |
Задняя пластина топки |
| 27 |
300009769 |
Воздушный кожух |
| 32 |
300009785 |
Прокладка ½ |
| 34 |
300009786 |
Муфта |
| 35 |
300009788 |
Крепление |
| 36 |
300009789 |
подводка системы отопления |
| 37 |
300017772 |
Обратная труба системы отопления 24 кВт |
| 38 |
300009792 |
Прокладка ¾ |
| 39 |
300017774 |
Труба расширительного бака - Модель GRUNDFOS |
| 40 |
300009794 |
Тороидальная прокладка 9.19x2.62 - Модель GRUNDFOS |
| 40 |
300012653 |
Тороидальная прокладка 9.19x2.62 - Модель WILO |
| 42 |
300009795 |
Прозрачная трубка Ø 5 x 2 |
| 43 |
300009796 |
Правая боковая панель в сборе |
| 44 |
300009798 |
Угловой кронштейн для реле давления воздуха |
| 45 |
300017776 |
Реле давления воздуха HUBA WHE 2.24 FF-3S |
| 46 |
300009800 |
Заглушка - Реле давления воздуха |
| 47 |
300009801 |
Винт - Реле давления воздуха |
| 48 |
300009802 |
Угловой кронштейн для поддержания - Боковая панель |
| 51 |
300009841 |
Тороидальная прокладка 17x4 - Модель GRUNDFOS |
| 51 |
300012654 |
Тороидальная прокладка 17.04x3.53 - Модель WILO |
| 52 |
300009842 |
Труба подачи газа в сборе |
| 53 |
300009792 |
Прокладка ¾ |
| 54 |
300009844 |
Газовый клапан VK4105G1138 |
| 55 |
300017750 |
Программный блок S4965CM 2035 ESYES |
| 56 |
300009846 |
Крепление - Ø 10 - Модель GRUNDFOS |
| 56 |
300012655 |
Крепление - Ø 10 - Модель WILO |
| 57 |
300009847 |
Крепление - Ø 6 - Модель GRUNDFOS |
| 57 |
300012656 |
Крепление - Ø 6 - Модель WILO |
| 58 |
300009848 |
Крепление - Ø 18 - Модель GRUNDFOS |
| 58 |
300012657 |
Крепление - Ø 18 - Модель WILO |
| 59 |
300012658 |
Насос - Модель GRUNDFOS 15-50 CESAO |
| 59 |
300009849 |
Насос - Модель WILO NFSL 12/5 PR3 |
| 60 |
300017757 |
Рама |
| 61 |
300009851 |
Проходная втулка для кабеля |
| 62 |
300009717 |
Кабель |
| 63 |
300009852 |
Кабель электропитания |
| 64 |
300009854 |
Труба подсоединения отопления |
| 65 |
300009855 |
Труба подсоединения газа |
| 66 |
300009856 |
Труба подключения горячей санитарно -технической воды, в сборе |
| 67 |
300009857 |
Пластина для подключений |
| 68 |
300009862 |
Соединительный кабель |
| 69 |
300009863 |
Кабельный жгут - 10 -контактный MT-RS |
| 70 |
300009864 |
Кабельный жгут - 16 -контактный MT-RS |
| 71 |
300009865 |
Винт YSB 3.5x13 TS432/9 |
| 72 |
300009866 |
Болт RYSB M5x6 |
| 73 |
300009867 |
Винт YSB 3.9x9.5 TS432/9 |
| 74 |
300009868 |
Винт 6.3x13 |
| 75 |
300009869 |
Винт YSB Y3.5x9.5 TS432/9 |
| 76 |
300009870 |
Винт YSB 3x6.5 |
| 77 |
300009871 |
Винт YSB Y3.5x9.5 TS432/9 |
| 78 |
300009872 |
Болт YSB M5x12 |
| 79 |
300009873 |
Принадлежности |
| 80 |
300009874 |
Настенная опора |
| 81 |
300012659 |
Тороидальная прокладка 16x1.9 - Модель WILO |
| 82 |
300010613 |
Перемычка |
| 83 |
300010614 |
Набор для переоборудования на пропан |
| 83 |
300010615 |
Набор для переоборудования на природный газ |

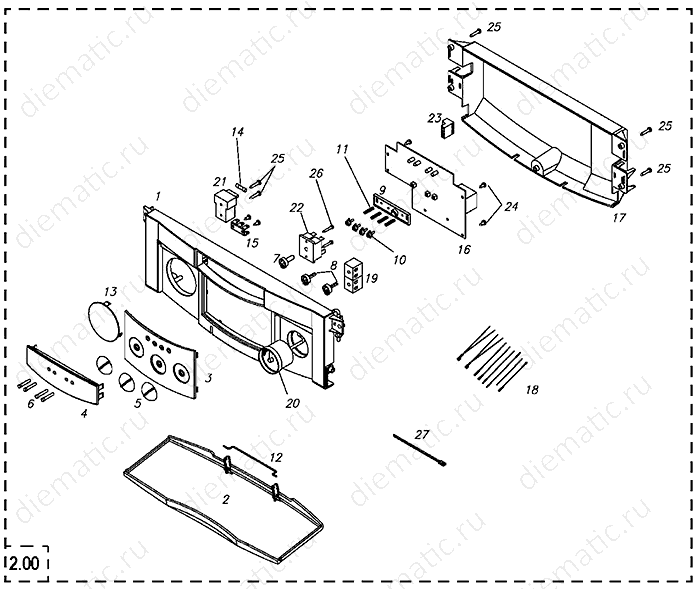

Панель управления
| Поз. |
Артикул |
Наименование |
| 2.00 |
300009687 |
Панель управления в сборе |
| 2.01 |
300009688 |
Передняя часть панели управления |
| 2.02 |
300009689 |
Крышка панели управления |
| 2.03 |
300009690 |
Передняя часть - Ручка регулировки |
| 2.04 |
300009691 |
Передняя часть - Индикатор |
| 2.05 |
300009692 |
Ручка регулировки |
| 2.06 |
300009694 |
Индикатор |
| 2.07 |
300009696 |
Ось - Ручка регулировки |
| 2.08 |
300009695 |
Ось - Ручка регулировки |
| 2.09 |
300009697 |
Опора - Кнопка переключателя |
| 2.10 |
300009698 |
Кнопка переключателя |
| 2.11 |
300009699 |
Пружина - Кнопка переключателя |
| 2.12 |
300009700 |
Ось - Крышка панели управления |
| 2.13 |
300009701 |
Заглушка |
| 2.14 |
300009702 |
Плавкий предохранитель 2 A |
| 2.15 |
300009703 |
Деталь из листового металла для заземления |
| 2.16 |
300009704 |
Электронная плата |
| 2.17 |
300009705 |
Задняя крышка |
| 2.18 |
300009706 |
Кабель - Электронная плата |
| 2.19 |
300009707 |
Клеммная колодка |
| 2.20 |
300009708 |
Термоманометр |
| 2.21 |
300009709 |
Держатель предохранителя |
| 2.22 |
300009710 |
Переключатель |
| 2.23 |
300009711 |
Клеммный разъем CPF 5.08/4 |
| 2.24 |
300009712 |
Винт YSB 3.5x10 |
| 2.25 |
300009715 |
Винт YSB 3.5x18 |
| 2.26 |
300009716 |
Винт YSB 3.0x24 |
| 2.27 |
300009717 |
Кабель |
Панель управления
| Поз. |
Артикул |
Наименование |
| 1,00 |
300009680 |
Передняя панель в сборе |
| 1,01 |
300009681 |
Декоративная боковая деталь - белый |
| 1,03 |
300009683 |
Винт 3.5x6.5 |
| 1,04 |
300010611 |
Опора с логотипом |
| 1,08 |
300010612 |
Декоративная деталь |
| 1,05 |
300009684 |
Штифт |
| 1,06 |
300009685 |
Гайка M4 TS 1026/2 -6A |
| 1,07 |
300009686 |
Шайба *A4.3 TS 79/38 |
Панель управления
| Поз. |
Артикул |
Наименование |
| 4,00 |
300009721 |
Передняя панель в сборе |
| 4,02 |
300009722 |
Стекло окошка наблюдения за пламенем |
| 4,03 |
300009723 |
Окошко для наблюдения за пламенем |
| 4,04 |
300009724 |
Деталь обтекаемой формы - 10x10 мм |
Пластина топки
Горелка Polidoro
| Поз. |
Артикул |
Наименование |
| 5,00 |
300009725 |
Передняя пластина топки |
| 5,00 |
300009725 |
Передняя пластина топки |
| 5,00 |
300017759 |
Передняя пластина топки 28 кВт |
| 5,02 |
300009727 |
Изоляция |
| 5,02 |
300009727 |
Изоляция |
| 5,02 |
300017760 |
Теплоизоляция - WHE 2.28 FF |
| 10,00 |
300009734 |
Горелка Polidoro |
| 10,00 |
300009734 |
Горелка Polidoro |
| 10,00 |
300017761 |
Горелка Polidoro 28 кВт |
| 10,02 |
300009736 |
Распылитель газа - Ø 1.25(Природный газ) |
| 10,02 |
300009735 |
Распылитель газа - Ø 0.75(Пропан) |
| 10,03 |
300009737 |
Прокладка |
Боковая правая пластина топки в сборе
Боковая левая пластина топки в сборе
| Поз. |
Артикул |
Наименование |
| 11.00 |
300009738 |
Боковая правая пластина топки в сборе |
| 11.02 |
300009739 |
Изоляция |
| 11.03 |
300009740 |
Крепежный уголок |
| 11.04 |
300009741 |
Винт YSB Y3.5x9.5 TS432/9 |
| 12.00 |
300009742 |
Боковая левая пластина топки в сборе |
| 12.02 |
300009739 |
Изоляция |
| 12.03 |
300009740 |
Крепежный уголок |
| 12.04 |
300009741 |
Винт YSB Y3.5x9.5 TS432/9 |
Правая боковая панель в сборе
| Поз. |
Артикул |
Наименование |
| 43,00 |
300009796 |
Правая боковая панель в сборе |
| 43,02 |
300009797 |
Угловой кронштейн для поддержания |
| 43,03 |
300009764 |
Крепежный элемент передней панели |
| 43,04 |
300009765 |
Заклепка 4x6 |
| 43,05 |
300009766 |
Теплоизоляция боковой панели 480х185х5 |
Левая боковая панель в сборе
| Поз. |
Артикул |
Наименование |
| 24,00 |
300009762 |
Левая боковая панель в сборе |
| 24,03 |
300009764 |
Крепежный элемент передней панели |
| 24,04 |
300009765 |
Заклепка 4x6 |
| 24,05 |
300009766 |
Теплоизоляция боковой панели 480X185X5 |
Воздушный кожух
| Поз. |
Артикул |
Наименование |
| 27,00 |
300009769 |
Воздушный кожух |
| 27,00 |
300017769 |
Воздушный кожух 28 кВт |
| 27,02 |
300009781 |
Деталь обтекаемой формы (силикон) 15x3 - Длина 520 мм |
| 27,03 |
300009782 |
Отвод для измерения давления |
| 27,04 |
300009783 |
Турбулизатор - WHE 2.24 FF |
| 27,04 |
300017770 |
Турбулизатор - WHE 2.28 FF |
| 27,05 |
300009765 |
Заклепка 4x6 |
| 27,06 |
300009784 |
Гайка M8 TS 1026/1 -5C |
| 27,07 |
300012652 |
Деталь обтекаемой формы(силикон) 15x3 - Длина 190 мм |

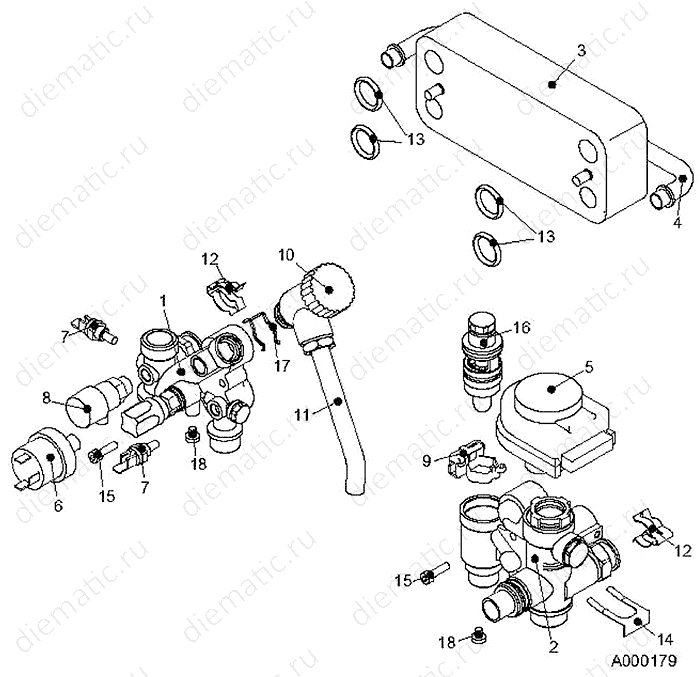

Трехходовой клапан
| Поз. |
Артикул |
Наименование |
| 50,01 |
300009823 |
Трехходовой клапан |
| 50,02 |
300009824 |
Вход |
| 50,02 |
300017753 |
Вход - WHE 2.28 FF |
| 50,03 |
300009825 |
Пластинчатый теплообменник |
| 50,03 |
300017755 |
Пластинчатый теплообменник - WHE 2.28 FF |
| 50,04 |
300009826 |
Трубка для подключения байпаса в сборе |
| 50,05 |
300009827 |
Двигатель клапана |
| 50,06 |
300009828 |
Реле падения давления воды |
| 50,07 |
300009744 |
Датчики |
| 50,08 |
300009831 |
Сливной вентиль |
| 50,09 |
300009832 |
Датчик |
| 50,10 |
300009833 |
Предохранительный клапан 3 бара |
| 50,11 |
300009834 |
Отводящая труба |
| 50,12 |
300009835 |
Крепление - Байпас |
| 50,13 |
300009836 |
Тороидальное уплотнение |
| 50,14 |
300009837 |
Крепление - Двигатель клапана |
| 50,15 |
300009838 |
Болт M5x18 |
| 50,16 |
300009840 |
Турбина |
| 50,16 |
300017756 |
Турбина - WHE 2.28 FF |
Задняя боковая панель - правая/левая
| Поз. |
Артикул |
Наименование |
| 49,01 |
300009803 |
Задняя боковая панель - правая/левая |
| 49,02 |
300009756 |
Крепежный уголок |
| 49,03 |
300009757 |
Крепежный уголок - Расширительный бак |
| 49,04 |
300009758 |
Опора для расширительного бака в сборе |
| 49,05 |
300009759 |
Штифт |
| 49,06 |
300009820 |
Расширительный бак |
| 49,07 |
300009765 |
Заклепка 4x6 |
| 49,08 |
300009821 |
Заклепка 4x10 |
| 49,09 |
300009822 |
Ручной воздухоотводчик |
Пластина для подключений
| Поз. |
Артикул |
Наименование |
| 67,00 |
300009857 |
Пластина для подключений |
| 67,02 |
300009858 |
Ниппель - ½" |
| 67,03 |
300009859 |
Ниппель - ¾" |
| 67,04 |
300009860 |
Крепление - ½" |
| 67,05 |
300009861 |
Крепление - ¾" |
|
