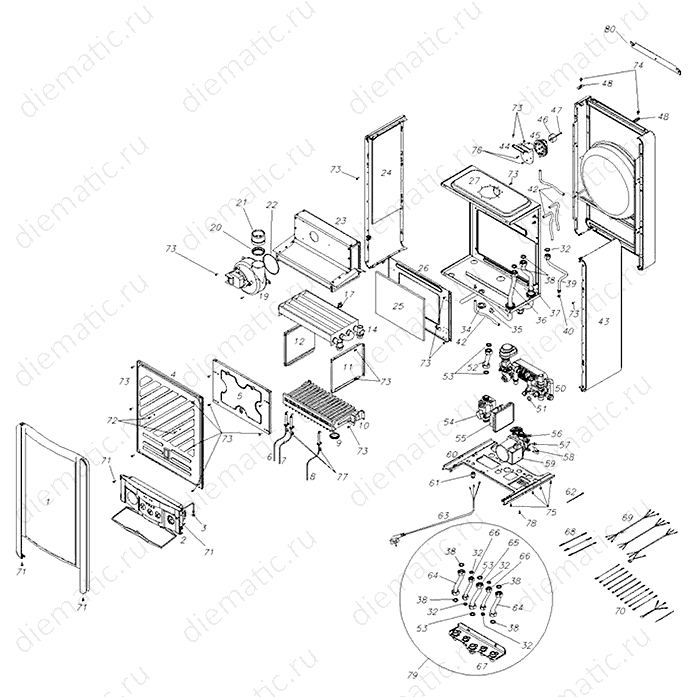

Запасные части к котлам
De Dietrich WHE 2.24 FF

Поз.	Артикул	Наименование
1	300009680	Передняя панель в сборе
2	300009687	Панель управления в сборе
3	300009720	Тороидальная прокладка 5x3 - Модель GRUNDFOS
4	300009721	Передняя панель в сборе
5	300009725	Передняя пластина топки
6	300009730	Запальный электрод (Земля)
7	300009731	Запальный электрод
8	300009732	Датчик ионизации
9	300009733	Прокладка горелки
10	300009734	Горелка Polidoro
11	300009738	Боковая правая пластина топки в сборе
12	300009742	Боковая левая пластина топки в сборе
14	300009743	Основной теплообменник - 24 кВт
17	300009745	Ограничительный термостат
19	300009746	Вентилятор 55 Вт
20	300009747	Диафрагма - Ø 45
21	300009749	Насадка вентилятора
22	300009760	Прокладка вентилятора
23	300009761	Стабилизатор тяги в сборе
24	300009762	Левая боковая панель в сборе
25	300009767	Задняя теплоизоляция топки
26	300009768	Задняя пластина топки
27	300009769	Воздушный кожух
32	300009785	Прокладка ½
34	300009786	Муфта
35	300009788	Крепление
36	300009789	подводка системы отопления
37	300009790	Обратная труба системы отопления
38	300009792	Прокладка ¾
39	300009793	Труба расширительного бака в сборе
40	300009794	Тороидальная прокладка 9.19x2.62 - Модель GRUNDFOS
42	300009795	Прозрачная трубка Ø 5 x 2
43	300009796	Правая боковая панель в сборе
44	300009798	Угловой кронштейн для реле давления воздуха
45	300009799	Реле давления воздуха HUBA
46	300009800	Заглушка - Реле давления воздуха
47	300009801	Винт - Реле давления воздуха
48	300009802	Угловой кронштейн для поддержания - Боковая панель
51	300009841	Тороидальная прокладка 17x4 - Модель GRUNDFOS
52	300009842	Труба подачи газа в сборе
53	300009843	Прокладка ¾
54	300009844	Газовый клапан VK4105G1138
55	300009845	Программный блок S4965 CM 1035 V01 5VA
56	300009846	Крепление - Ø 10 - Модель GRUNDFOS
57	300009847	Крепление - Ø 6 - Модель GRUNDFOS
58	300009848	Крепление - Ø 18 - Модель GRUNDFOS
59	300009849	Насос - Модель WILO NFSL 12/5 PR3
60	300009850	Рама
61	300009851	Проходная втулка для кабеля
62	300009852	Кабель электропитания
63	300009853	Кабель электропитания
64	300009854	Труба подсоединения отопления
65	300009855	Труба подсоединения газа
66	300009856	Труба подключения горячей санитарно -технической воды, в сборе
67	300009857	Пластина для подключений
68	300009862	Соединительный кабель
69	300009863	Кабельный жгут - 10 -контактный MT-RS
70	300009864	Кабельный жгут - 16 -контактный MT-RS
71	300009865	Винт YSB 3.5x13 TS432/9
72	300009866	Болт RYSB M5x6
73	300009867	Винт YSB 3.9x9.5 TS432/9
74	300009868	Винт 6.3x13
75	300009869	Винт YSB Y3.5x9.5 TS432/9
76	300009870	Винт YSB 3x6.5
77	300009871	Винт YSB Y3.5x9.5 TS432/9
78	300009872	Болт YSB M5x12
79	300009873	Принадлежности
80	300009874	Настенная опора

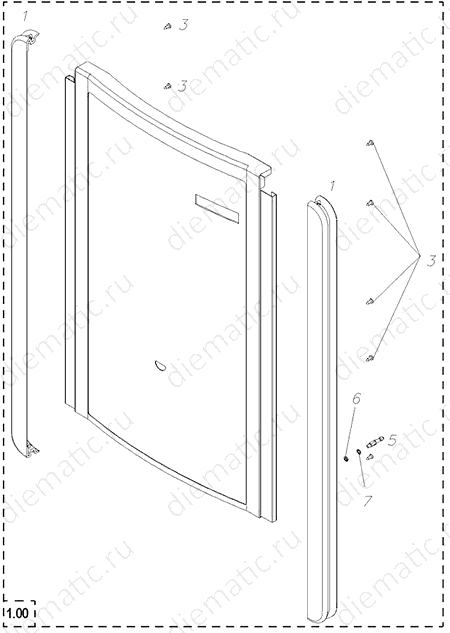

Передняя панель в сборе

Поз.	Артикул	Наименование
1.00	300009680	Передняя панель в сборе
1.01	300009681	Декоративная боковая деталь - белый
1.03	300009683	Винт 3.5x6.5
1.05	300009684	Штифт
1.06	300009685	Гайка M4 TS 1026/2 -6A
1.07	300009686	Шайба *A4.3 TS 79/38

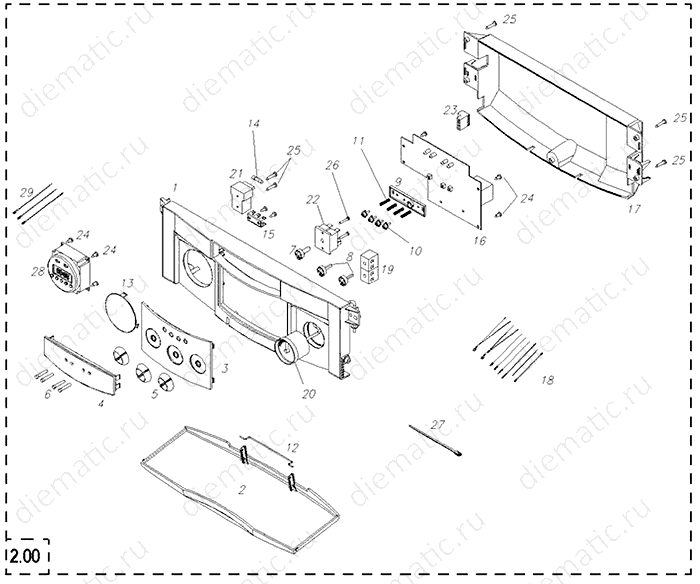

Панель управления в сборе

Поз.	Артикул	Наименование
2.00	300009687	Панель управления в сборе
2.01	300009688	Передняя часть панели управления
2.02	300009689	Крышка панели управления
2.03	300009690	Передняя часть - Ручка регулировки
2.04	300009691	Передняя часть - Индикатор
2.05	300009692	Ручка регулировки
2.06	300009694	Индикатор
2.07	300009695	Ось - Ручка регулировки
2.08	300009696	Ось - Ручка регулировки
2.09	300009697	Опора - Кнопка переключателя
2.10	300009698	Кнопка переключателя
2.11	300009699	Пружина - Кнопка переключателя
2.12	300009700	Ось - Крышка панели управления
2.13	300009701	Заглушка
2.14	300009702	Плавкий предохранитель 2 A
2.15	300009703	Деталь из листового металла для заземления
2.16	300009704	Электронная плата
2.17	300009705	Задняя крышка
2.18	300009706	Кабель - Электронная плата
2.19	300009707	Клеммная колодка
2.20	300009708	Термоманометр
2.21	300009709	Держатель предохранителя
2.22	300009710	Переключатель
2.23	300009711	Клеммный разъем CPF 5.08/4
2.24	300009712	Винт YSB 3.5x10
2.25	300009715	Винт YSB 3.5x18
2.26	300009716	Винт YSB 3.0x24
2.27	300009717	Кабель
2.28	300009718	Цифровой программатор
2.29	300009719	Кабель программатора

Передняя панель в сборе

Поз.	Артикул	Наименование
4.00	300009721	Передняя панель в сборе
4.02	300009722	Стекло окошка наблюдения за пламенем
4.03	300009723	Окошко для наблюдения за пламенем
4.04	300009724	Деталь обтекаемой формы - 10x10 мм

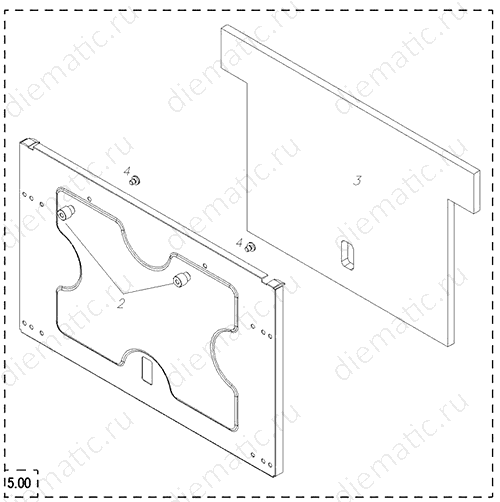

Передняя пластина топки

Поз.	Артикул	Наименование
5.00	300009725	Передняя пластина топки
5.02	300009726	Распорка
5.03	300009727	Изоляция
5.04	300009729	Винт M5X6 TS 1020/6

Горелка

Поз.	Артикул	Наименование
10.00	300009734	Горелка Polidoro
10.02	300009736	Распылитель газа - Ø 1.25(Природный газ)
10.02	300009735	Распылитель газа - Ø 0.75(Пропан)
10.03	300009737	Прокладка

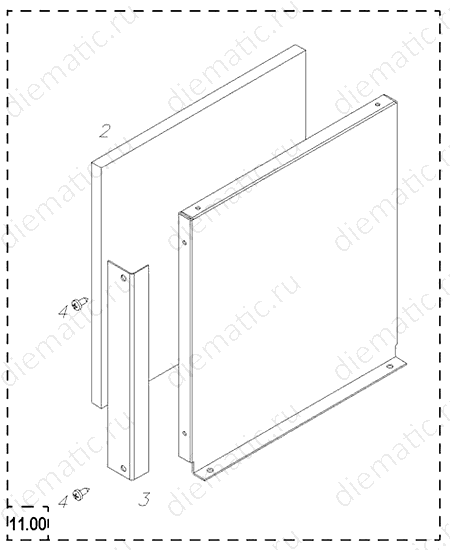

Боковая правая пластина топки в сборе

Поз.	Артикул	Наименование
11.0	300009738	Боковая правая пластина топки в сборе
11.02	300009739	Изоляция
11.03	300009740	Крепежный уголок
11.04	300009741	Винт YSB Y3.5x9.5 TS432/9

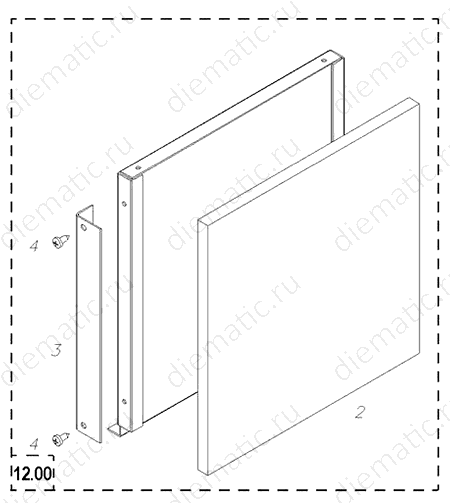

Боковая левая пластина топки в сборе

Поз.	Артикул	Наименование
12.0	300009742	Боковая левая пластина топки в сборе
12.02	300009739	Изоляция
12.03	300009740	Крепежный уголок
12.04	300009741	Винт YSB Y3.5x9.5 TS432/9

Левая боковая панель в сборе

Поз.	Артикул	Наименование
24.00	300009762	Левая боковая панель в сборе
24.03	300009764	Крепежный элемент передней панели
24.04	300009765	Заклепка 4x6
24.05	300009766	Теплоизоляция боковой панели 480X185X5

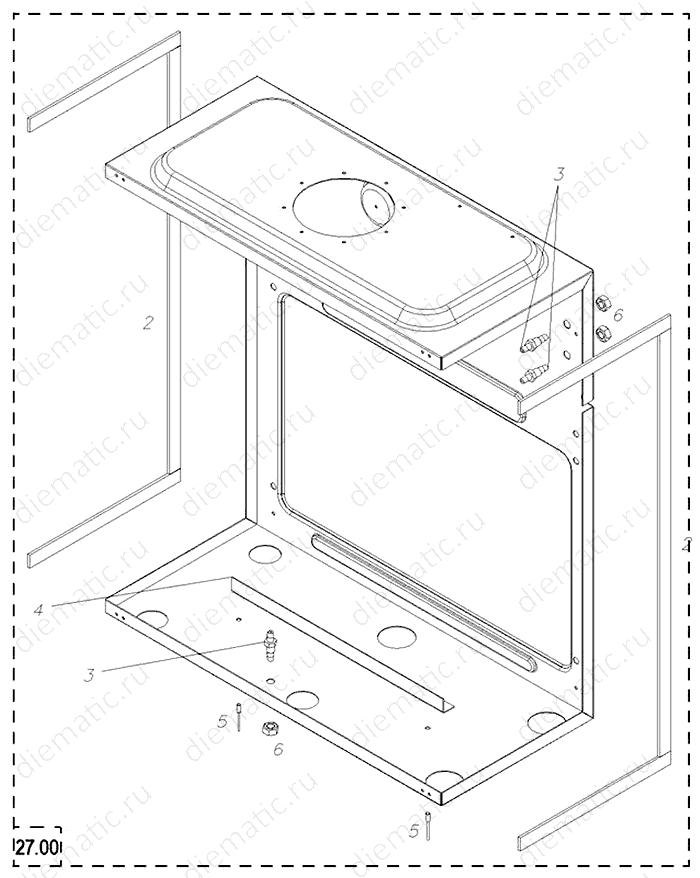

Воздушный кожух

Поз.	Артикул	Наименование
27.00	300009769	Воздушный кожух
27.02	300009781	Деталь обтекаемой формы (силикон) 15x3  - Длина 520 мм
27.03	300009782	Отвод для измерения давления
27.04	300009783	Турбулизатор - WHE 2.24 FF
27.05	300009765	Заклепка 4x6
27.06	300009784	Гайка M8 TS 1026/1 -5C

Правая боковая панель в сборе

Поз.	Артикул	Наименование
43.00	300009796	Правая боковая панель в сборе
43.02	300009797	Угловой кронштейн для поддержания
43.03	300009764	Крепежный элемент передней панели
43.04	300009765	Заклепка 4x6
43.05	300009766	Теплоизоляция боковой панели 480X185X5

Задняя боковая панель - правая/левая

Поз.	Артикул	Наименование
49.01	300009803	Задняя боковая панель - правая/левая
49.02	300009756	Крепежный уголок
49.03	300009757	Крепежный уголок - Расширительный бак
49.04	300009758	Опора для расширительного бака в сборе
49.05	300009759	Штифт
49.06	300009820	Расширительный бак
49.07	300009765	Заклепка 4x6
49.08	300009821	Заклепка 4x10
49.09	300009822	Ручной воздухоотводчик

Гидроблок

Поз.	Артикул	Наименование
50.01	300009823	Трехходовой клапан
50.02	300009824	Вход
50.03	300009825	Пластинчатый теплообменник
50.04	300009826	Трубка для подключения байпаса в сборе
50.05	300009827	Двигатель клапана
50.06	300009828	Реле падения давления воды
50.07	300009830	Датчики
50.08	300009831	Сливной вентиль
50.09	300009832	Датчик
50.10	300009833	Предохранительный клапан 3 бара
50.11	300009834	Отводящая труба
50.12	300009835	Крепление - Байпас
50.13	300009836	Тороидальное уплотнение
50.14	300009837	Крепление - Двигатель клапана
50.15	300009838	Болт M5x18
50.16	300009840	Турбина

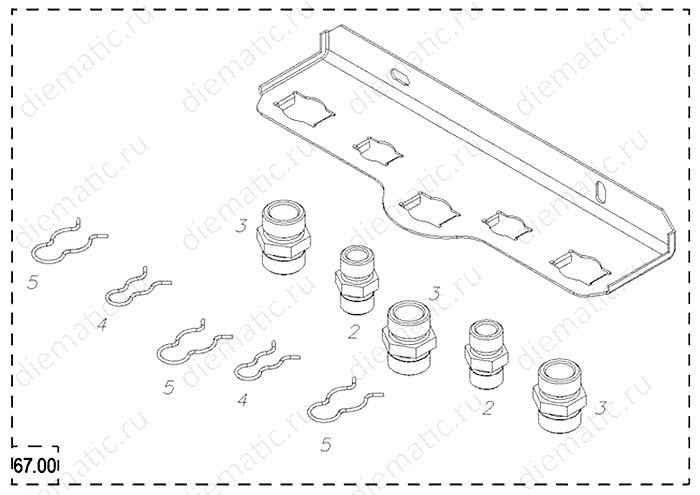

Пластина для подключений

Поз.	Артикул	Наименование
67.00	300009857	Пластина для подключений
67.02	300009858	Ниппель - ½"
67.03	300009859	Ниппель - ¾"
67.04	300009860	Крепление - ½"
67.05	300009861	Крепление - ¾"
