De Dietrich GT 330

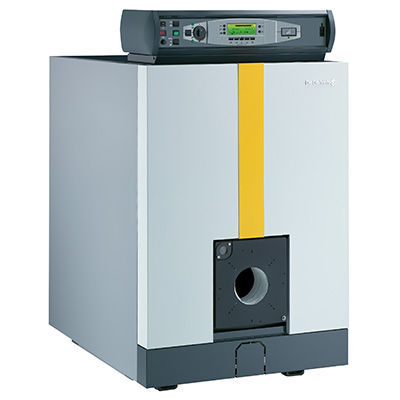

Жидкотопливные/газовые котлы De Dietrich GT 330

  • Напольный чугунный котел средней мощности, с топкой под давлением, устанавливаемый на шасси и регулируемые ножки
  • Теплообменник из эвтектического чугуна De Dietrich:
    • работа при низких модулируемых температурах, до 30°C в подающей линии;
    • полное охлаждение между двумя периодами нагрева
  • Трехходовой принцип удаления дымовых газов с повышенным КПД сгорания до 93%
  • Дверца топки и дверца для чистки на реверсивных шарнирах
  • Усиленная тепловая изоляция из стекловолокна толщиной 100 мм
  • Простой в установке:
    • возможна поставка отдельными секциями;
    • подходит для любых котельных, даже с затрудненным доступом
  • Котел может быть оборудован на выбор одной из 4-х панелей управления: стандартной, B3, Diematic-m 3 и КЗ (1)
  • Объем поставки: теплообменник котла отдельными секциями + 7 упаковок или в собранном виде + 6 упаковок
  • (1) Котлы с панелью управления К3 применяются только в качестве ведомых котлов в каскадных установках с ведущим котлом с панелью управления Diematic-m 3
Технические данные GT 334 GT 335 GT 336 GT 337 GT 338 GT 339
Номинальная мощность Рп 105 140 180 230 280 330 кВт
КПД при макс. мощности и ср. температуре 70°С 90,0 90,1 90,4 91,0 90,7 91,3 %
Номинальный расход воды при Pn и Δ T=15 K 6,0 8,0 10,3 13,2 16,1 18,9 м³/ч
Электрическая мощность
(без циркуляционного насоса) при Pn		 с панелью
Стандартная		 0 0 0 0 0 0 Вт
с панелью B3, K3
и Diematic-m 3		 10 10 10 10 10 10 Вт
Диапазон полезной мощности 70-105 105-140 140-180 180-230 230-280 280-330 кВт
Водовместимость 96 116 136 156 176 196 л
Потери напора при Δ T=15 К (1) 6,2 10,9 20,4 30 44,5 63,8 мбар
Камера сгорания 0377 мм глубина 621 781 941 1101 1261 1369 мм
объем 0,096 0,122 0,148 0,174 0,200 0,226 л
Массовый расход продуктов сгорания жидкое топливо 178 238 306 391 475 560 кг/ч
природный газ 187 250 321 410 499 588 кг/ч
Объем контура дымовых газов (1) 0,163 0,206 0,249 0,292 0,335 0,378 м³
Температура дымовых газов 210 210 210 210 210 210 °С
Избыточное давление в топочном пространстве (1) 0,3 0,6 1,1 1,6 2,2 2,5 мбар
Вес нетто (без воды) (с панелью Diematic-m 3) 612 736 846 981 1103 1230 кг
(1) Для номинального режима работы, СО2 13% для жидкого топлива
и 9,5% для природного газа, разрежение на патрубке дымовых газов Ø мбар
Артикул GT 334 GT 335 GT 336 GT 337 GT 338 GT 339
Со стандартной панелью 100004537 100004538 100004539 100004540 100004541 100004542
С панелью B3 (Базовая 3) 100004543 100004544 100004545 100004546 100004547 100004548
С панелью K3 (Каскадная) (1) 100004549 100004550 100004551 100004552 100004553 100004554
С панелью Diematic-m 3 100004555 100004556 100004557 100004558 100004559 100004560
Тело котла поставляется в разобранном виде, в собранном виде - по заказу, с увеличением цены (см. действующий прайс лист)
1) GT330 K3 работает только совместно с GT330 Diematic-m 3 (каскадная система котлов)
Панели управления B3, K3 и Diematic-m 3 также доступны в боковом исполнении, по запросу, без увеличения цены

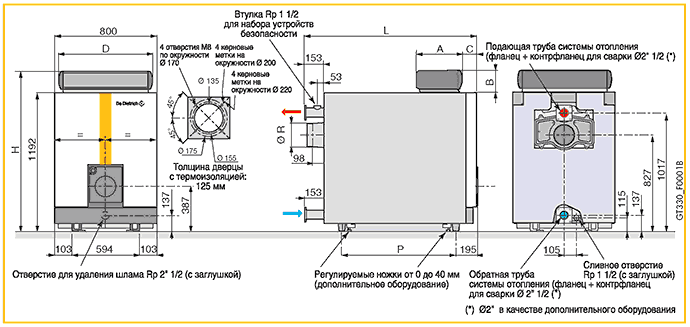

Основные размеры

R: наружная резьба

Rp: внутренняя резьба

(1) Ножки регулируемые от Ø до 40 мм

Панель управления A B C D H
Стандартная 130 105 165 738 1297
B3, K3 или Diematic-m 3 355 190 150 755 1387



GT 334 GT 335 GT 336 GT 337 GT 338 GT 339
L 991 1151 1311 1471 1631 1791
P 490 650 810 970 1130 1290
0R 180 180 180 200 200 200
