Газовые напольные атмосферные котлы
De Dietrich DTG 330 Eco NOx

Газовые напольные атмосферные котлы De Dietrich DTG 330 Eco NOx

  • Чугунный напольный высокопроизводительный котел с двухступенчатой атмосферной горелкой для работы на природном и сжиженном газе, с низкими выбросами окисей азота NOx<70 мг / кВт.ч
  • Высокий годовой КПД от 95 до 96%
  • Работа при низких модулированных температурах в подающей линии
  • Горелка из нержавеющей стали с полным предварительным смешиванием, с запальной горелкой и датчиком ионизации
  • Внешняя газовая линия с компактной мультиблочной арматурой, включающая двухступенчатый двойной клапан класса А, регулятор давления и датчик давления газа
  • Датчик тяги для России включен в комплект поставки
  • Возможность установки котла в любой котельной, поставка теплообменника котла отдельными секциями или в собранном виде - по заказу
  • Котел может быть оборудован на выбор одной из 3-х панелей управления: B3, КЗ или Diematic-m 3
  • Объем поставки: теплообменник котла отдельными секциями - 7 упаковок; в собранном виде - 5 упаковок
Технические данные DTG 330-8 DTG 330-9 DTG 330-10 DTG 330-11 DTG 330-12 DTG 330-14 DTG 330-16 DTG 330-18 DTG 330-20
Номинальная мощность Рп 1 ступ. 88 101 113 126 139 164 189 214 239 кВт
2 ступ. 126 144 162 180 198 234 270 306 342 кВт
КПД в % для низшей
теплоты сгорания при нагрузке ...% Pn
и средней температуре ...°С		 100% Pn при 70°С 91,7 91,8 91,9 92,0 92,1 92,2 92,3 92,4 92,5 %
30% Pn при 40°С 92,7 92,8 92,9 93,0 93,1 93,2 93,3 93,4 93,5 %
Номинальный расход воды при Pn и Δ T=20 K 5,422 6,196 6,971 7,745 8,520 10,069 11,618 13,167 14,716 м³/ч
Потери при останове для Δ T=30 K 800 850 900 950 1000 1100 1200 1270 1400 Вт
из них потери через стенки 31,8 31,8 32,2 32,6 33,0 33,6 34,2 34,6 35,0 %
Электрическая мощность котла
с Diematic-m 3 без доп. оборуд.
при номинальной мощности		 95 95 95 95 95 95 95 95 95 Вт
Расход газа
при макс. мощности (1013 мбар - 15 °С)		 природный газ H 14,54 16,60 18,65 20,70 22,75 26,86 30,95 35,04 39,12 м³/ч
природный газ L 16,91 19,31 21,70 24,08 26,46 31,24 36,00 40,76 45,51 м³/ч
пропан 10,68 12,19 13,70 15,20 16,70 19,72 22,73 25,73 28,73 кг/ч
Водовместимость 61 68 76 84 91 106 122 137 152 л
Потери напора при Δ T=15 К и макс. мощности 29 38 48 59 72 100 133 171 213 мбар
Массовый расход продуктов сгорания 0,087 0,092 0,114 0,124 0,129 0,159 0,171 0,182 0,232 кг/ч
Температура дымовых газов 117 125 116 117 122 118 125 131 118 °С
Требуемое разрежение за котлом 7 7 7 7 7 7 7 7 7 Па
Вес нетто (без воды) 575 635 690 750 805 920 1035 1150 1350 кг
Артикул DTG 330-8 DTG 330-9 DTG 330-10 DTG 330-11 DTG 330-12 DTG 330-14 DTG 330-16 DTG 330-18 DTG 330-20
С панелью B3 (Базовая) Исполнение
20-25 мбар		 100006878 100006879 100006880 100006881 100006882 100006883 100006884 100006885 100006886
С панелью K3 (Каскадная) 100006923 100006924 100006926 100006927 100006929 100006931 100006932 100006933 100006935
С панелью Diematic-m 3 100007176 100007177 100007178 100007179 100007180 100007181 100007182 100007183 100007184
Тело котла поставляется в разобранном виде, в собранном виде - по заказу, с увеличением цены (см. действующий прайс лист)

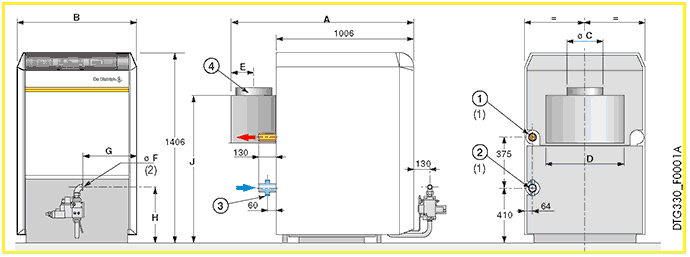

Основные размеры

1 Подающая труба системы отопления R 2 (1)

2 Обратная труба системы отопления R 2 (1)

3 Отверстие для заполнения и слива Rp ¾

4 Патрубок отвода дымовых газов Ø С

R: Наружная резьба

Rp: Внутренняя резьба

(1)  Гидравлическое подключение должно быть выполнено с одной и той же стороны (т.е. с правой или с левой), но ни в коем случае не в шахматном порядке. Возможно сварное подключение

(2)  Подключение газа возможно с правой или с левой стороны котла

DTG 330-8 DTG 330-9 DTG 330-10 DTG 330-11 DTG 330-12 DTG 330-14 DTG 330-16 DTG 330-18 DTG 330-20
A 1362 1362 1362 1362 1362 1412 1412 1412 1462
B 970 1058 1146 1234 1322 1498 1674 1850 2026
Ø C 250 250 300 300 300 350 350 350 400
D 632 720 808 896 984 1160 1336 1512 1688
E 165 165 165 165 165 190 190 190 220
Ø F 20/25 мбар (2) Rp 1 Rp 1 Rp 1 Rp 1 Rp 1 Rp 1¼ Rp 1¼ Rp 1¼ Rp 1 ½
G 447 491 535 579 623 704 792 880 963
H 445 445 445 445 445 454 454 454 507
J 1094 1094 1094 1094 1094 1194 1194 1194 1194
